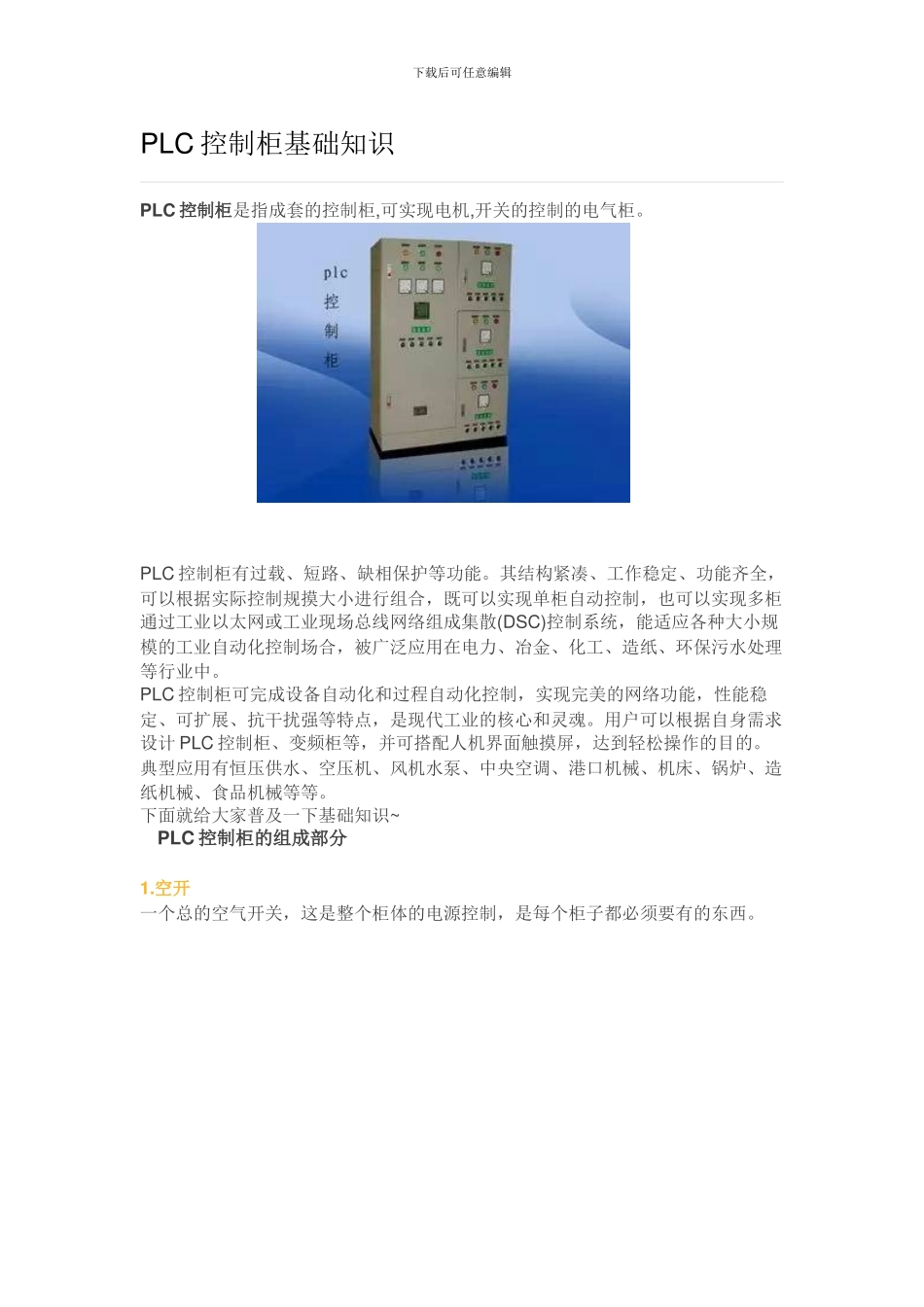

下载后可任意编辑PLC 控制柜基础知识PLC 控制柜是指成套的控制柜,可实现电机,开关的控制的电气柜。PLC 控制柜有过载、短路、缺相保护等功能。其结构紧凑、工作稳定、功能齐全，可以根据实际控制规摸大小进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统，能适应各种大小规模的工业自动化控制场合，被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。PLC 控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。用户可以根据自身需求设计 PLC 控制柜、变频柜等，并可搭配人机界面触摸屏，达到轻松操作的目的。典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。下面就给大家普及一下基础知识~PLC 控制柜的组成部分1.空开一个总的空气开关，这是整个柜体的电源控制，是每个柜子都必须要有的东西。下载后可任意编辑2.PLC这个要根据工程需要选择。假如工程小，可以直接用一个一体化的 PLC；假如工程比较大，可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。3.24VDC 的电源一个 24VDC 的开关电源，大多数的 PLC 都是自带 24VDC 的电源，需要根据实际情况来定是否要这个开关电源。下载后可任意编辑4.继电器一般 PLC 是可以直接将指令发到控制回路里的，但也可能先由继电器中转。假如你 PLC 的输出口带电是 24VDC 的，但是你的控制回路里画的图需要 PLC 供的节点却是 220VAC 的，那么你就必须在 PLC 输出口加上一个继电器，即指令发出时继电器动作，让控制回路的节点接到继电器的常开或常闭点上。这也是根据情况选择是否使用继电器。5.接线端子这个肯定是每个柜子都必不可少的东西，根据信号数量可以配置。假如只是一个单纯的 PLC 控制柜，基本就是需要这些玩意，假如你的控制柜内还需要有其他的设备，就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。或者你要 PLC 接至上位机，可能就需要增加交换机什么的。视情况而定。 下载后可任意编辑PLC 控制柜使用条件供电电源：DC 直流 24V，两相沟通 220v，（-10%，+15%），50Hz防护等级：IP41 或 IP20 环境条件：环境温度在 0℃-55℃，防止太阳光直接照射；空气的相对湿度应小于85%（无凝露）。远离强烈的震...
