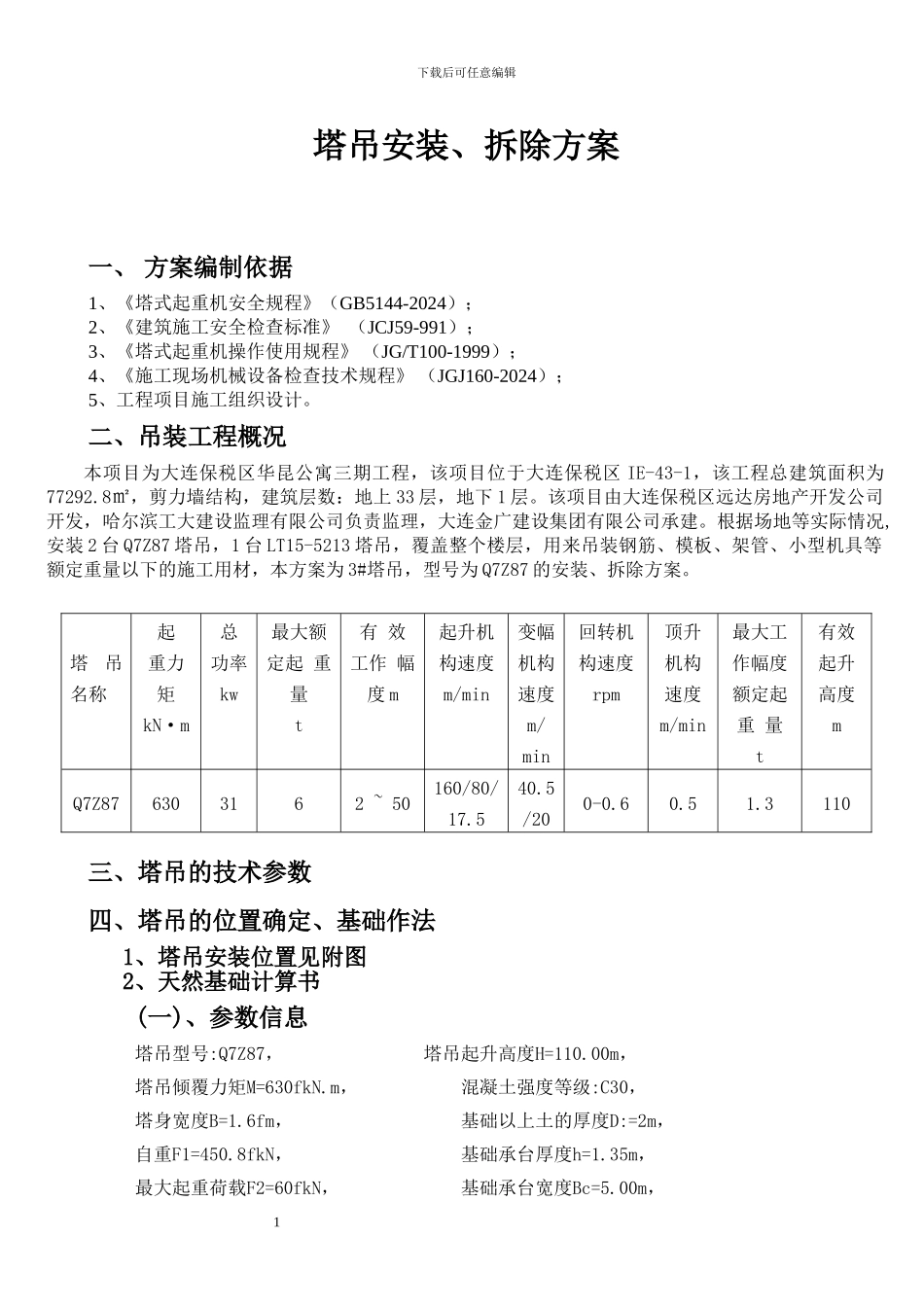

下载后可任意编辑塔吊安装、拆除方案一、 方案编制依据1、《塔式起重机安全规程》(GB5144-2024);2、《建筑施工安全检查标准》 (JCJ59-991);3、《塔式起重机操作使用规程》 (JG/T100-1999);4、《施工现场机械设备检查技术规程》 (JGJ160-2024);5、工程项目施工组织设计。二、吊装工程概况本项目为大连保税区华昆公寓三期工程,该项目位于大连保税区 IE-43-1,该工程总建筑面积为77292.8㎡,剪力墙结构,建筑层数:地上 33 层,地下 1 层。该项目由大连保税区远达房地产开发公司开发,哈尔滨工大建设监理有限公司负责监理,大连金广建设集团有限公司承建。根据场地等实际情况,安装 2 台 Q7Z87 塔吊,1 台 LT15-5213 塔吊,覆盖整个楼层,用来吊装钢筋、模板、架管、小型机具等额定重量以下的施工用材,本方案为 3#塔吊,型号为 Q7Z87 的安装、拆除方案。三、塔吊的技术参数四、塔吊的位置确定、基础作法1、塔吊安装位置见附图2、天然基础计算书 (一)、参数信息塔吊型号:Q7Z87, 塔吊起升高度H=110.00m,塔吊倾覆力矩M=630fkN.m, 混凝土强度等级:C30,塔身宽度B=1.6fm, 基础以上土的厚度D:=2m,自重F1=450.8fkN, 基础承台厚度h=1.35m,最大起重荷载F2=60fkN, 基础承台宽度Bc=5.00m, 1塔吊名称起 重力 矩kN·m总 功率 kw最大额定起 重 量 t有 效 工作 幅 度 m起升机构速度m/min变幅机构速度m/min回转机 构速度 rpm顶升机构速度m/min最大工作幅度额定起 重 量 t有效起升高度 mQ7Z876303162 ~ 50160/80/17.540.5/200-0.60.51.3110下载后可任意编辑钢筋级别:I级钢。(二)、基础最小尺寸计算1.最小厚度计算依据《混凝土结构设计法律规范》(GB50010-2024)第7.7条受冲切承载力计算。 根据塔吊基础对基础的最大压力和最大拔力,根据下式进行抗冲切计算:(7.7.1-2) 其中: F──塔吊基础对基脚的最大压力和最大拔力;其它参数参照法律规范。 η──应按下列两个公式计算,并取其中较小值,取1.00; (7.7.1-2) (7.7.1-3) η1--局部荷载或集中反力作用面积形状的影响系数; η2--临界截面周长与板截面有效高度之比的影响系数; βh--截面高度影响系数:当h≤800mm时,取βh=1.0;当h≥2000mm时,取βh=0.9,其间按线性内插法取用; ft--混凝土轴心抗拉强度设计值,取16.70MPa; σpc,m--临界截面周长上两个方向混凝土有效预压应力按长度的加权平均值,其值宜控制在1.0-3.5N/mm2范围内,...
