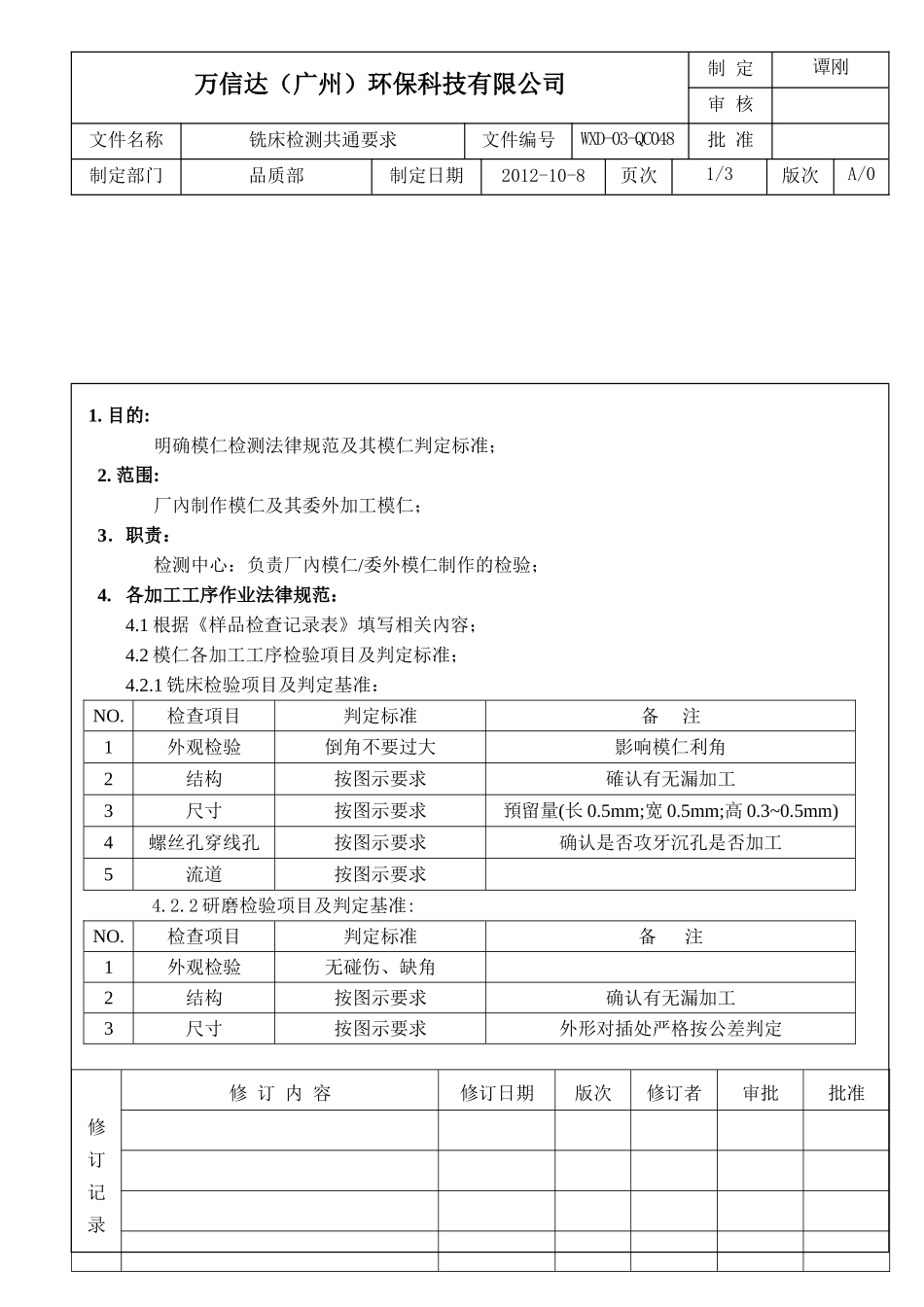

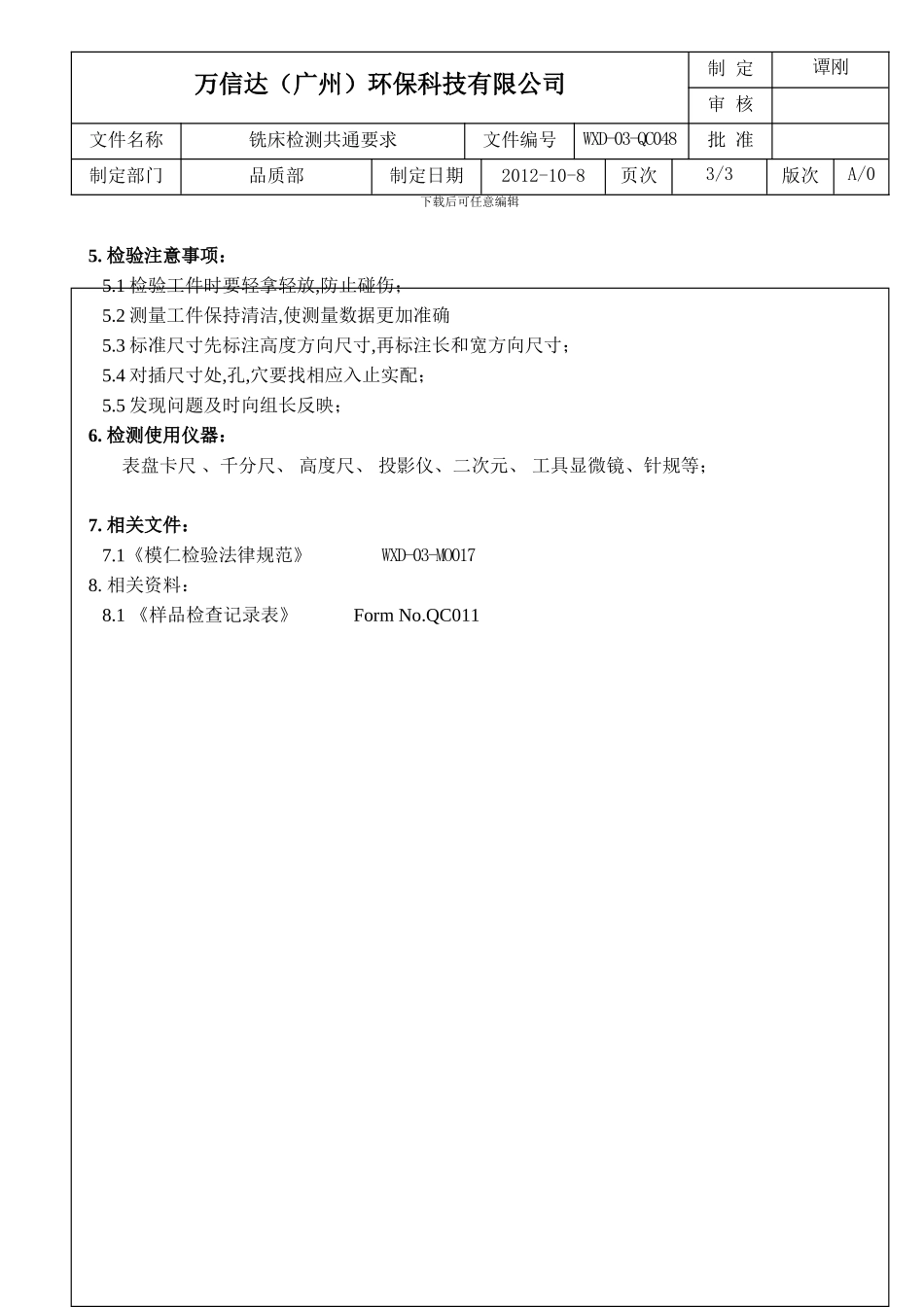

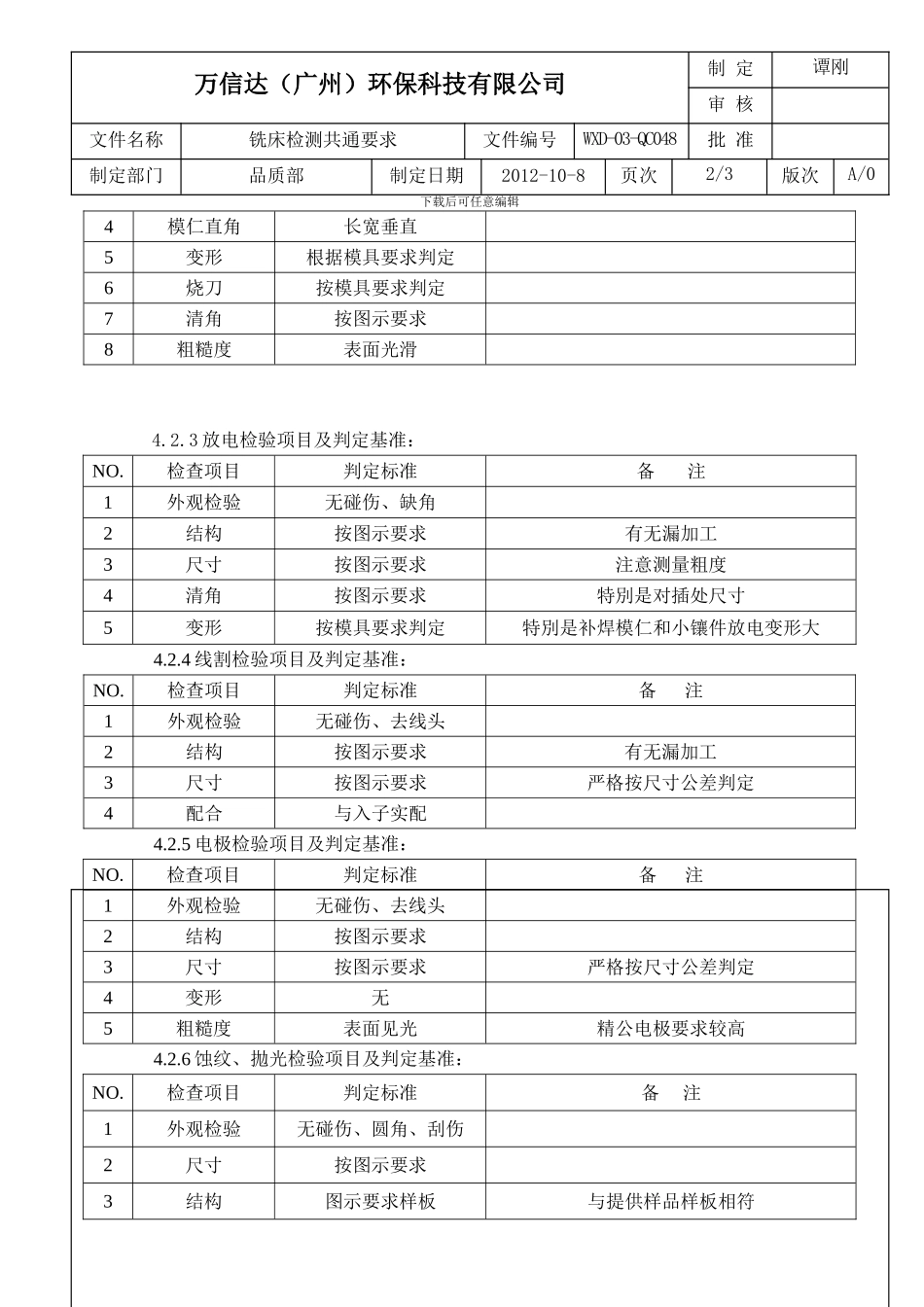

万信达(广州)环保科技有限公司制 定谭刚审 核文件名称铣床检测共通要求文件编号WXD-03-QC048批 准制定部门品质部制定日期2012-10-8页次1/3版次A/01. 目的:明确模仁检测法律规范及其模仁判定标准;2. 范围:厂內制作模仁及其委外加工模仁;3.职责:检测中心:负责厂內模仁/委外模仁制作的检验;4. 各加工工序作业法律规范:4.1 根据《样品检查记录表》填写相关內容;4.2 模仁各加工工序检验項目及判定标准; 4.2.1 铣床检验项目及判定基准:NO.检查項目判定标准备 注1外观检验倒角不要过大影响模仁利角2结构按图示要求確认有无漏加工3尺寸按图示要求預留量(长 0.5mm;宽 0.5mm;高 0.3~0.5mm)4螺丝孔穿线孔按图示要求确认是否攻牙沉孔是否加工5流道按图示要求4.2.2 研磨检验项目及判定基准:NO.检查项目判定标准备 注1外观检验无碰伤、缺角2结构按图示要求确认有无漏加工3尺寸按图示要求外形对插处严格按公差判定修订记录修 订 内 容修订日期版次修订者审批批准万信达(广州)环保科技有限公司制 定谭刚审 核文件名称铣床检测共通要求文件编号WXD-03-QC048批 准制定部门品质部制定日期2012-10-8页次2/3 版次A/0下载后可任意编辑4模仁直角长宽垂直5变形根据模具要求判定6烧刀按模具要求判定7清角按图示要求8粗糙度表面光滑4.2.3 放电检验项目及判定基准:NO.检查项目判定标准备 注1外观检验无碰伤、缺角2结构按图示要求有无漏加工3尺寸按图示要求注意测量粗度4清角按图示要求特別是对插处尺寸5变形按模具要求判定特別是补焊模仁和小镶件放电变形大4.2.4 线割检验项目及判定基准:NO.检查项目判定标准备 注1外观检验无碰伤、去线头2结构按图示要求有无漏加工3尺寸按图示要求严格按尺寸公差判定4配合与入子实配4.2.5 电极检验项目及判定基准:NO.检查项目判定标准备 注1外观检验无碰伤、去线头2结构按图示要求3尺寸按图示要求严格按尺寸公差判定4变形无5粗糙度表面见光精公电极要求较高4.2.6 蚀纹、拋光检验项目及判定基准:NO.检查项目判定标准备 注1外观检验无碰伤、圆角、刮伤2尺寸按图示要求3结构图示要求样板与提供样品样板相符万信达(广州)环保科技有限公司制 定谭刚审 核文件名称铣床检测共通要求文件编号WXD-03-QC048批 准制定部门品质部制定日期2012-10-8页次3/3 版次A/0下载后可任意编辑5. 检验注意事项: 5.1 检验工件时要轻拿轻放,防止碰伤; 5.2 测量工件保持清洁,使测量数据更加准确 5.3 标...
