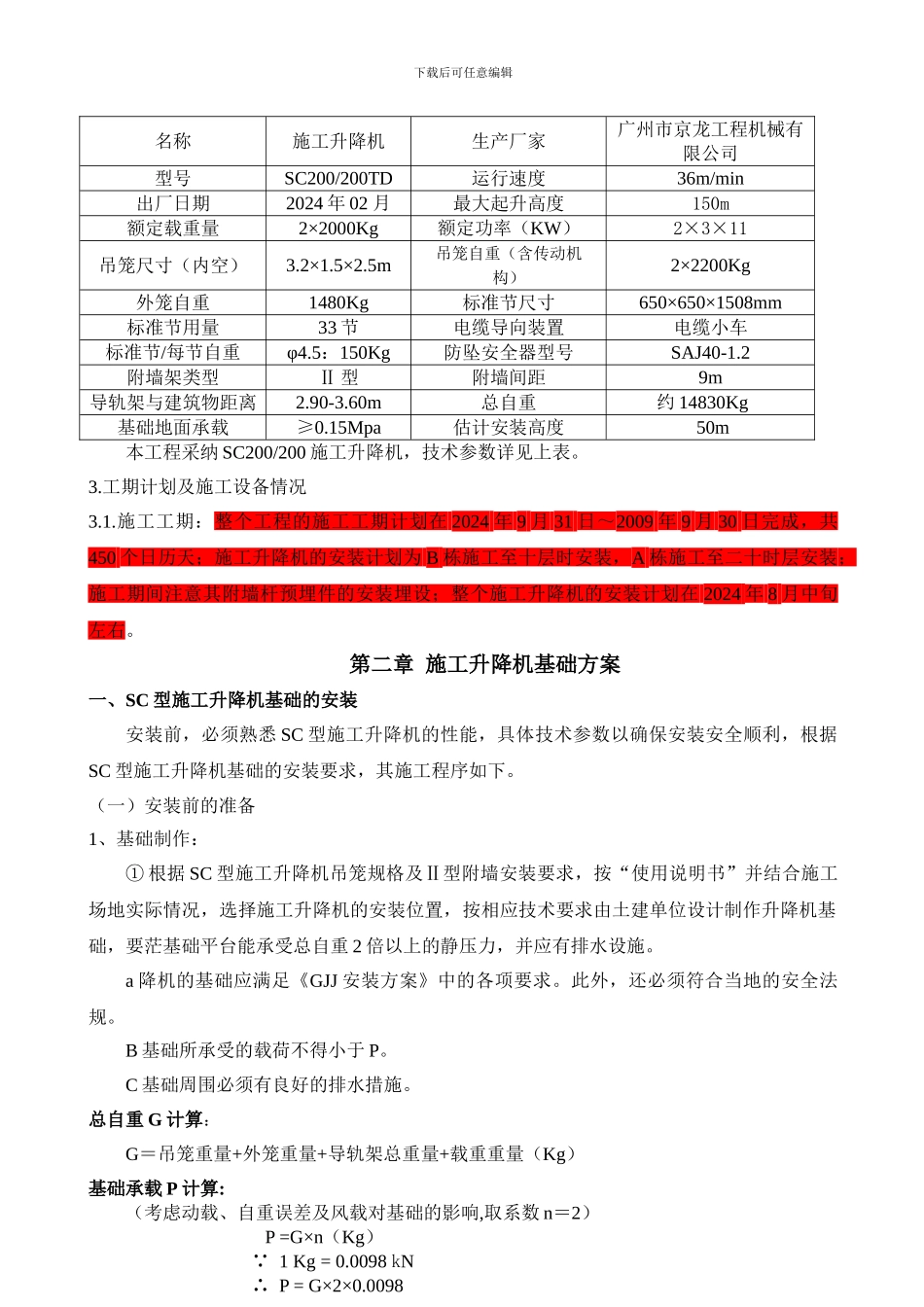

下载后可任意编辑SC200 施工升降机基础施工方案第一章 工程概况1.工程概况1.1、项目名称: 1.2、工程概况: 本工程为洪城大厦 A、B 栋项目施工总承包工程。项目占地面积约 5037 平方米,总建筑面积约 40256㎡,主体建筑地下室三层,地上 A 栋为 29 层的办公楼及 B 栋为 33 层的住宅楼,工程为地面上三层为公共商用用途的裙楼,上部划分为二栋的建筑。建筑总高度为 99.50m,地下三层,负二层地下室层高为 3.6m,负一层为 3.7m,半地下室层高为 4.8m;裙楼层高分别为 4.2m、3.6m、4.7m;建筑物长*宽为 56m*38.5m。1.3、工程地点:工程位于广州市越秀区,先烈中路黄花岗,西临黄花岗公园,南临广东省科学讨论院。1.4、设计情况:因整个建筑物的最大高度为 12 层 50.00m。现设计采纳安装 10 台 SC200/200TD 施工升降机,分别用于 A、B 栋建筑结构施工。自编号为 01#至 10#机,型号为 SC200/200TD。其中,1#机安装于①~②*A 轴之间,距 A 轴为 3.2m,距 1 轴为 3.7m;2#机安装于⑨~⑩*A 轴之间,距 A 轴为 3.2m,距⑨轴为 4.0m;所有的设计均以施工升降机的中心线为准。整个施工升降机的搭设安装最终高度为 50m。2.SC200/200TD 施工升降机情况SC 型施工升降机,有非常可靠的电气和机械安全系统,主要电气元件采纳国外进口原件,电气线路简单,操作维修方便,故障率低,是建筑施工中安全、高校的垂直运输设备。该施工升降机传动机构具有双电机驱动和三电机驱动两种型式,可外挂亦可内置,任由用户选择,每台电机均装有直流电磁制动器,且制动摩擦副具有自动跟踪、调整制动间隙的功能,从而改善了制动性能,使其平衡可靠。2.1.型号编制说明符号 S 表示施工升降机,C 表示齿条型式SC200/200 表示双笼,三电机驱动,每个吊笼载重量为 2000㎏的施工升降机。2.2.主要技术参数主要性能参数见表 2-1表 2-1下载后可任意编辑名称施工升降机生产厂家广州市京龙工程机械有限公司型号SC200/200TD运行速度36m/min出厂日期2024 年 02 月最大起升高度150m额定载重量2×2000Kg额定功率(KW)2×3×11吊笼尺寸(内空)3.2×1.5×2.5m吊笼自重(含传动机构)2×2200Kg外笼自重1480Kg标准节尺寸650×650×1508mm标准节用量33 节电缆导向装置电缆小车标准节/每节自重φ4.5:150Kg防坠安全器型号SAJ40-1.2附墙架类型Ⅱ 型附墙间距9m 导轨架与建筑物距离2.90-3.60m总自重 约 14830Kg基础地面承载≥0.15Mpa估...
