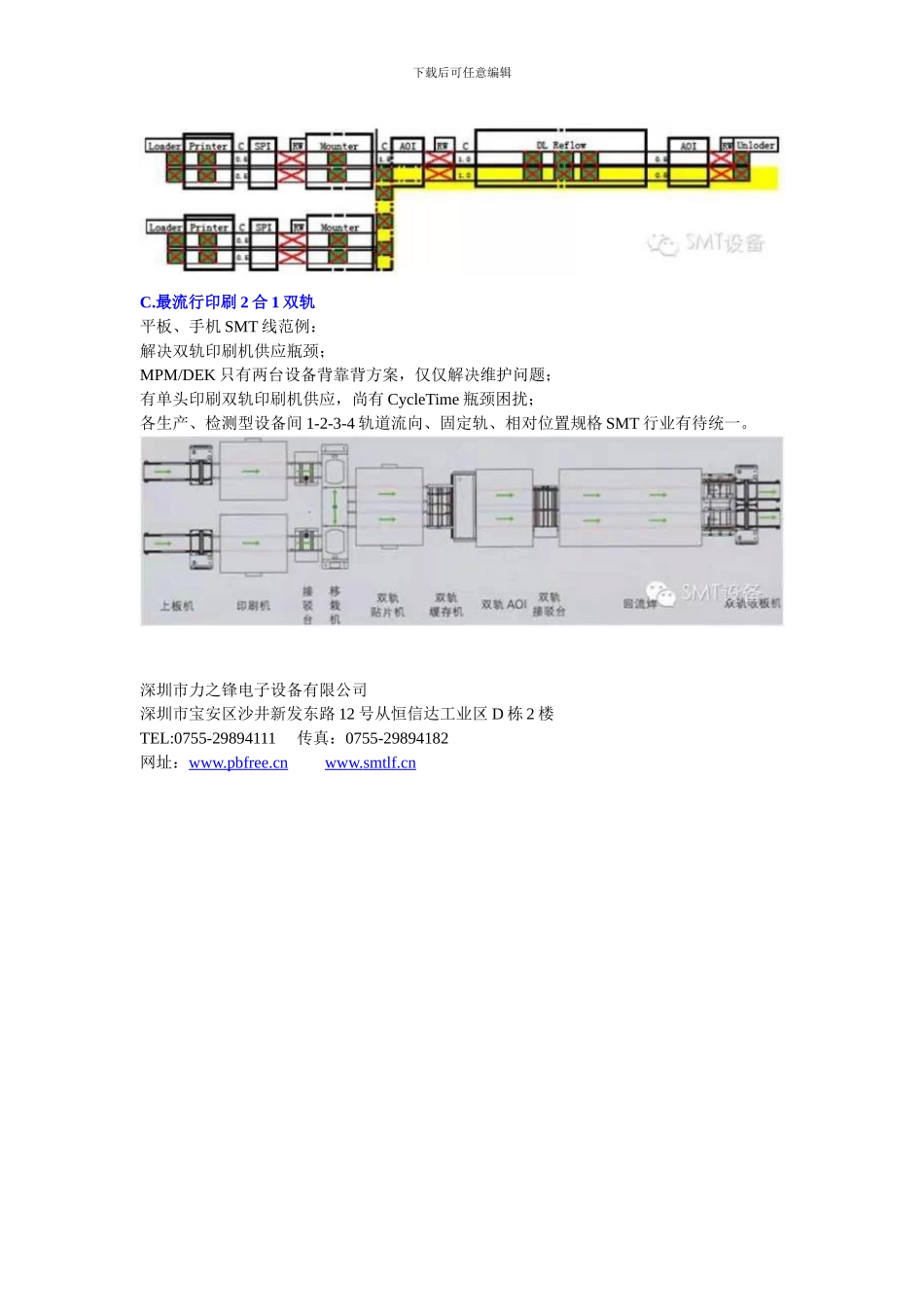

下载后可任意编辑力锋 SMT 自动化:省人、省电、省空间 SMT 方案服务号: szlzfdzsb联系:marktonghuiping/13925286095一、普通 SMT 全自动线:上板机 L+Printer+(接驳台 C+SPI+返修台 Rw)+Mounter+(接驳台+AOI+返修台)+Reflow+(接驳台+AOI+返修台)实现生产自动化,必须投入全自动印刷机--自动校准、印刷;实现 PCB 物流自动化,必须投入自动上、下板机--批量装载、收集;实现 PCBA 检测自动化,必须投入在线检测设备--SPI/AOI+缓冲返修机;二、节能 SMT 全自动线:1、两 SMT 线共享回流焊(省 1 台炉、炉省一半耗电、省一半 QC 人员):回流焊:共用双轨(PCB 吸热差异大-双速,省 1 台单轨省电 45%);2 合 1 设备:炉前增加 1 台,免人工搬运,省人、高效且质量稳定;若用双轨连线 AOI,炉前炉后省单轨 AOI 各 1 台;若偏工业类 PCBA-SMT 产线,建议用双轨、双速回流焊。2、3 至 5 线共享回流焊(省 N-1 台炉、炉用 1/N 电、用 1/N-AOI 或 QC 人员):回流焊:双轨(PCB 吸热差异大-双速,3-5 线共享 Reflow 用电仅 20-35%);3/5 合 1 设备:炉前加 1 台专用传送设备,省人、高效且质量稳定;若用双轨连线 AOI,炉前炉后各省单轨连线 AOI2-4 台;典型 FPC-SMT 全自动生产线。下载后可任意编辑平移 2 合 1 范例(CycleTime 足够>40Sec/线:用平移机或移栽机):转角 2 合 1 范例(CycleTime 节奏<30Sec/线:用转角机):A.普通双轨 SMT 线:上板机+Printer+(接驳台+SPI+返修台)+Mounter+(接驳台+AOI+返修台)+Reflow+(接驳台+AOI+返修台)高效率:实贴速度>20 万件/CPH,用于消费类 PCBA-SMT 大批量生产;贴片机因品牌型号异组合不同;只要速度平衡:印刷机、回流焊、 SPI/AOI 各工位各用 1台,大大提高其使用效率;高品质、少人员:实现生产、物流、检测全自动化。投入非常规接驳实现高效生产;投入缓冲储存设备实现异常状况成组批量处理;前提一硬件自动化:1 条产线或几条产线至多用 1 全职操作工程师兼操作员;无人化:现场无固定岗位操作人员。多线联网,MES 实时数据收集、实时处理,物料物流状态实时盘点,设备互联互通共享,实现异常实时反馈、实时实地迅速处理;前提二软件智能化:1 条产线或几条产线至多用 1 全职操作工程师兼操作员;编程、生产、物流、计划、故障维护,中央实时操控。节能双轨 Dual-Lane/4RailsSMT 线:B.典型 LED...
