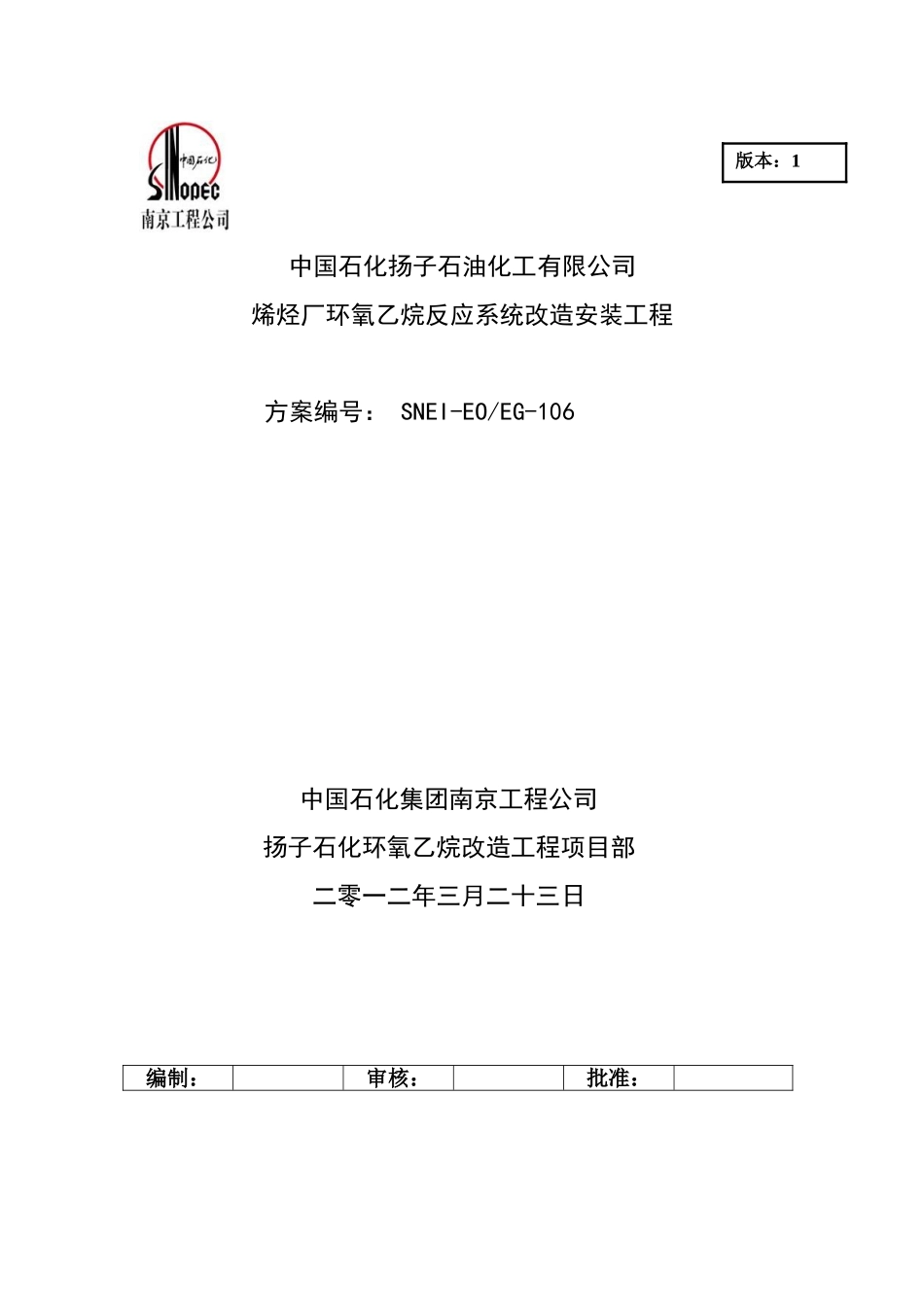

中国石化扬子石油化工有限公司烯烃厂环氧乙烷反应系统改造安装工程 方案编号： SNEI-EO/EG-106中国石化集团南京工程公司扬子石化环氧乙烷改造工程项目部二零一二年三月二十三日编制：审核：批准：版本：1 扬子石化环氧乙烷反应系统改造项目 T2115 T2220 T2310 塔脚手架施工方案 目 录目 录一、 编制说明……………………………………….3二、 编制依据……………………………………….3三、 适用范围……………………………………….3四、 材质检验……………………………………….3五、 架子搭设工艺流程…………………………….4六、 脚手架搭设方案……………………………….4七、 人员资质……………………………………….5八、 搭设安全注意事项…………………………….6九、 检查与验收 …………………………….6十、 拆除安全注意事项…………………………….7 十一、风险评估 ……………………………………….8 十二、附计算公式及搭设示图下载后可任意编辑一、 编制说明1.T-2115/T2220/T2310 是扬子石油化工股份有限公司环氧乙烷系统改造工程 EO 装置中关键设备，属特大型设备；建设地点：南京市六合区扬子石油化工股份有限公司烯烃厂乙二醇车间内。业主单位：扬子石油化工有限公司，由中国寰球工程公司设计。本方案针对塔外口满堂脚手架搭设以满足附塔管线的安装、劳动保护平台的完善等，利用塔内支撑圈搭设内口组焊脚手架。2.为确保“安全第一、预防为主”“以人为本、关爱生命”的十六字方针，实现“安全零事故”的目标，保障安全生产，加强安全管理，优质准时完成T2155/T2220/T2310 塔脚手架搭设工程，特制定本架设安全计划及具体施工方案：3.脚手架周圈内侧立杆要离塔的外壁 80MM 上保温，脚手架周圈内侧立杆要避开管线安装。4.脚手架基础利用塔原有的平台基础加上钢垫板.二、编制依据1.国家有关架设法律规范，《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130－20242.《石油化工施工安全技术规程》SH3505-19993.建筑施工脚手架有用手册4.工程招标文件5.“施工现场脚手架搭设和使用安全管理规定”中国石化南京工程公司。6. 《石油化工施工安全技术规程》GB50484－2024三、适用范围适用于塔式脚手架：脚手架体积=（长 1+长 2…+长 n）×宽×高，脚手架搭设圆形双排架，共计 10 个架空，54 米以下用双立杆，54 米以上用单立杆，外空纵距 2.3 米（用 3 米的横杆，中间加立杆），内空纵...
