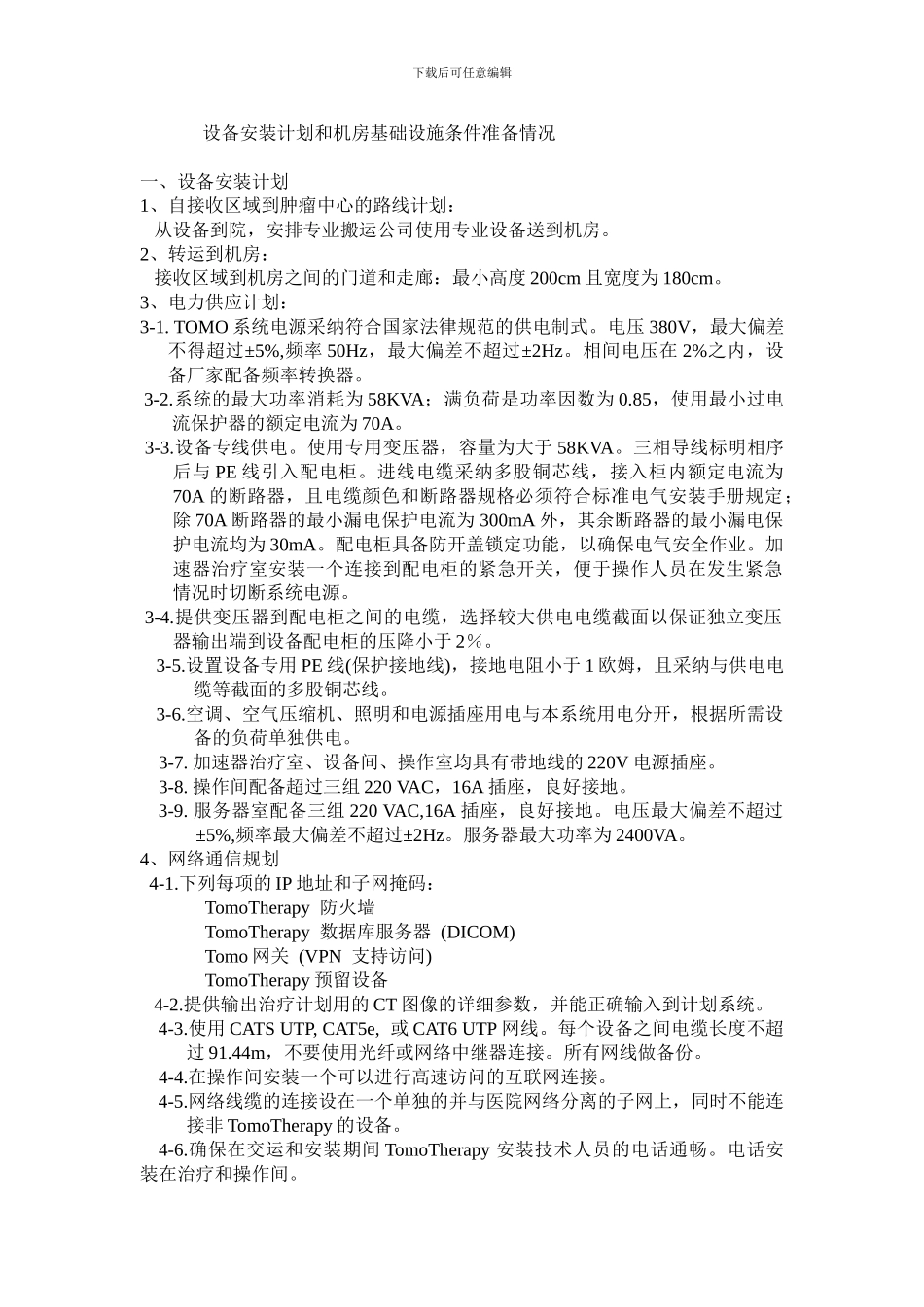

TOMO安装计划和机房基础设施准备_第1页
1/6
TOMO安装计划和机房基础设施准备_第2页
2/6
TOMO安装计划和机房基础设施准备_第3页
3/6
下载后可任意编辑 设备安装计划和机房基础设施条件准备情况一、设备安装计划1、自接收区域到肿瘤中心的路线计划: 从设备到院,安排专业搬运公司使用专业设备送到机房。2、转运到机房: 接收区域到机房之间的门道和走廊:最小高度 200cm 且宽度为 180cm。3、电力供应计划:3-1. TOMO 系统电源采纳符合国家法律规范的供电制式。电压 380V,最大偏差不得超过±5%,频率 50Hz,最大偏差不超过±2Hz。相间电压在 2%之内,设备厂家配备频率转换器。3-2.系统的最大功率消耗为 58KVA;满负荷是功率因数为 0.85,使用最小过电流保护器的额定电流为 70A。 3-3.设备专线供电。使用专用变压器,容量为大于 58KVA。三相导线标明相序后与 PE 线引入配电柜。进线电缆采纳多股铜芯线,接入柜内额定电流为70A 的断路器,且电缆颜色和断路器规格必须符合标准电气安装手册规定;除 70A 断路器的最小漏电保护电流为 300mA 外,其余断路器的最小漏电保护电流均为 30mA。配电柜具备防开盖锁定功能,以确保电气安全作业。加速器治疗室安装一个连接到配电柜的紧急开关,便于操作人员在发生紧急情况时切断系统电源。 3-4.提供变压器到配电柜之间的电缆,选择较大供电电缆截面以保证独立变压器输出端到设备配电柜的压降小于 2%。 3-5.设置设备专用 PE 线(保护接地线),接地电阻小于 1 欧姆,且采纳与供电电缆等截面的多股铜芯线。 3-6.空调、空气压缩机、照明和电源插座用电与本系统用电分开,根据所需设备的负荷单独供电。 3-7. 加速器治疗室、设备间、操作室均具有带地线的 220V 电源插座。 3-8. 操作间配备超过三组 220 VAC,16A 插座,良好接地。 3-9. 服务器室配备三组 220 VAC,16A 插座,良好接地。电压最大偏差不超过±5%,频率最大偏差不超过±2Hz。服务器最大功率为 2400VA。4、网络通信规划 4-1.下列每项的 IP 地址和子网掩码: TomoTherapy 防火墙 TomoTherapy 数据库服务器 (DICOM) Tomo 网关 (VPN 支持访问) TomoTherapy 预留设备 4-2.提供输出治疗计划用的 CT 图像的详细参数,并能正确输入到计划系统。 4-3.使用 CATS UTP, CAT5e, 或 CAT6 UTP 网线。每个设备之间电缆长度不超过 91.44m,不要使用光纤或网络中继器连接。所有网线做备份。 4-4.在操作间安装一个可以进行高速访问的互联网连接。 4-5.网络线缆的连接设在一个单独的并与医院网络分离的子网上,同时不能连接非 TomoTh...
