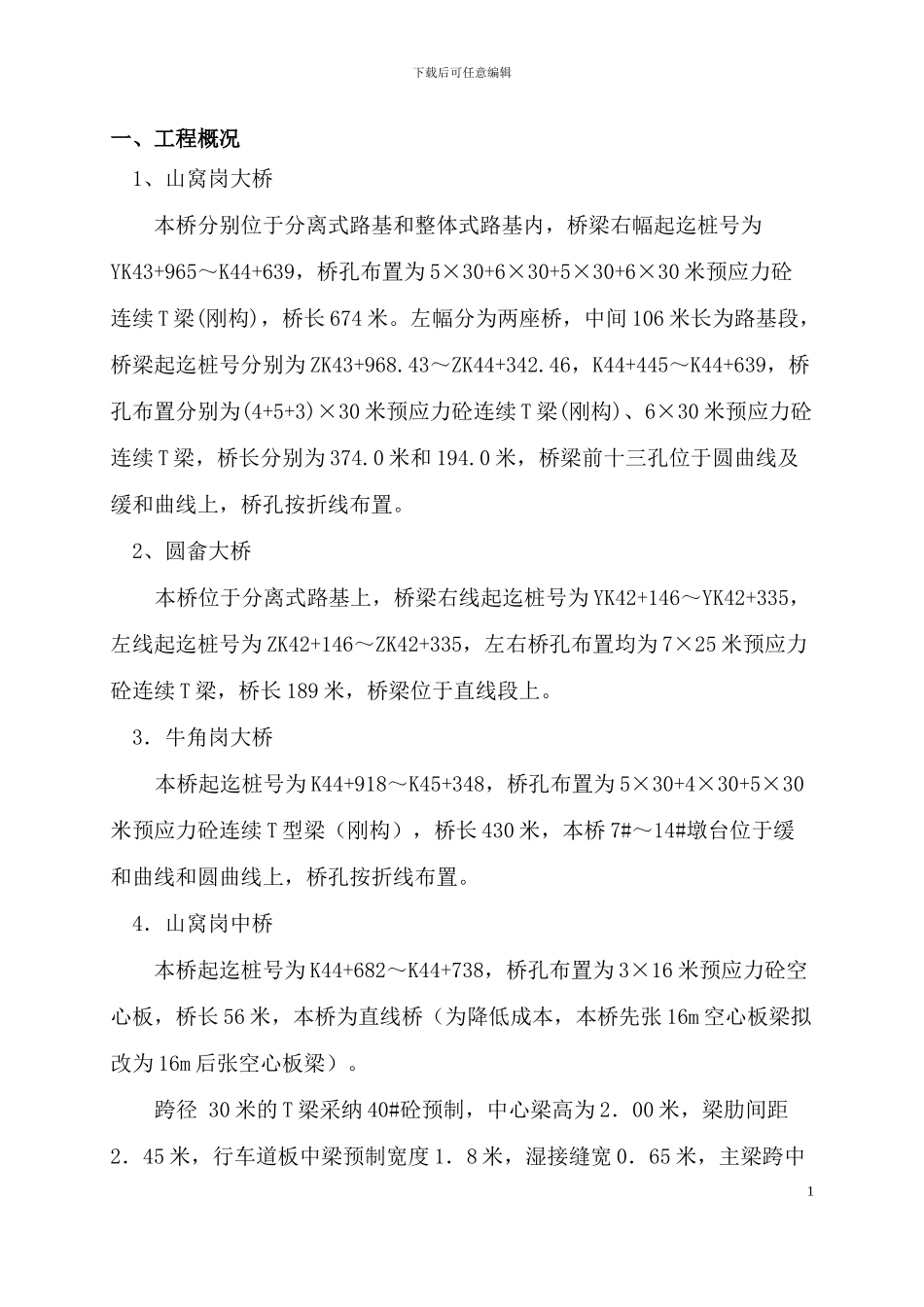

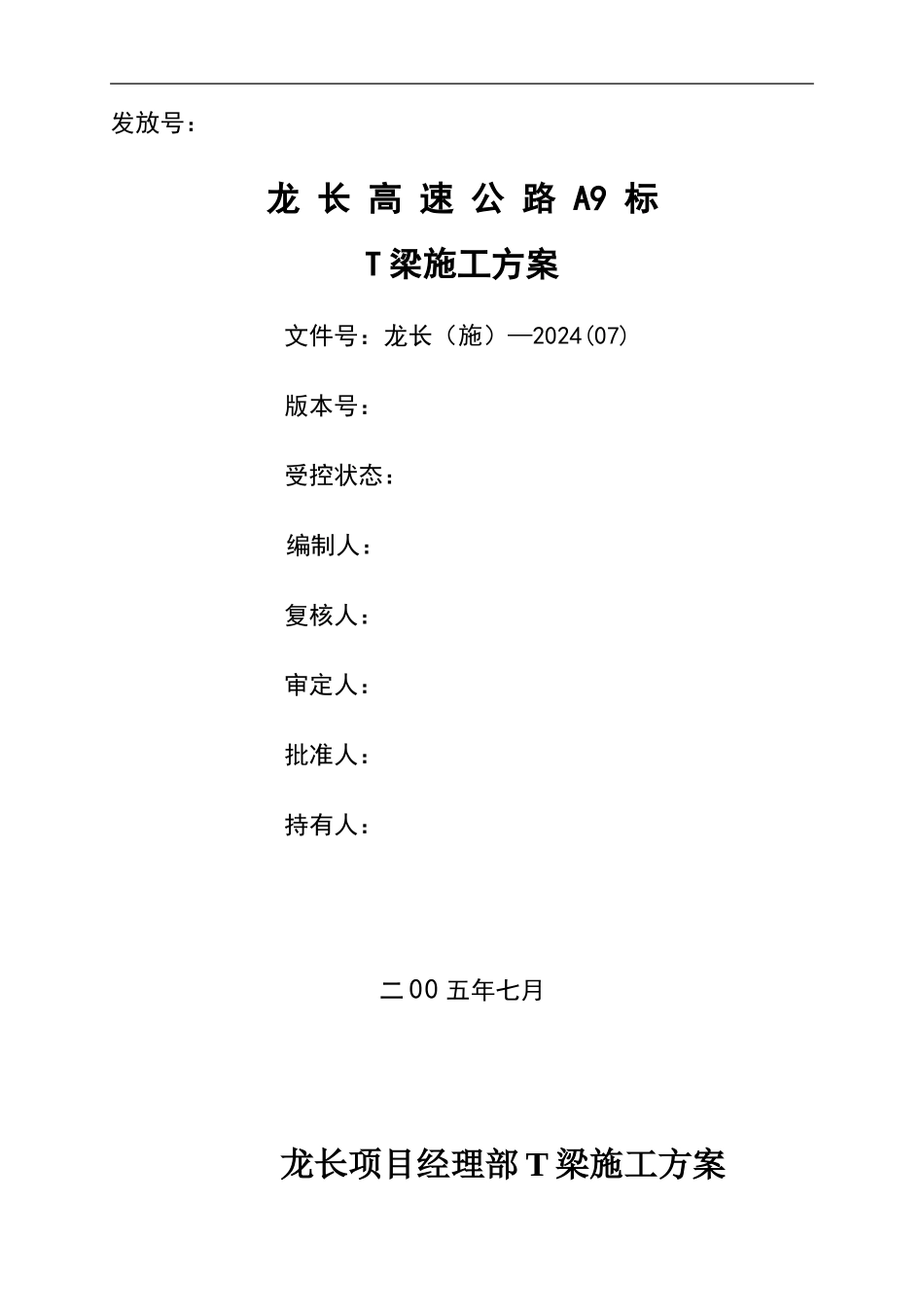

发放号： 龙 长 高 速 公 路 A9 标T 梁施工方案文件号：龙长（施）—2024(07)版本号：受控状态： 编制人： 复核人：审定人：批准人：持有人：二 00 五年七月龙长项目经理部 T 梁施工方案下载后可任意编辑一、工程概况1、山窝岗大桥本桥分别位于分离式路基和整体式路基内，桥梁右幅起迄桩号为YK43+965～K44+639，桥孔布置为 5×30+6×30+5×30+6×30 米预应力砼连续 T 梁(刚构)，桥长 674 米。左幅分为两座桥，中间 106 米长为路基段，桥梁起迄桩号分别为 ZK43+968.43～ZK44+342.46，K44+445～K44+639，桥孔布置分别为(4+5+3)×30 米预应力砼连续 T 梁(刚构)、6×30 米预应力砼连续 T 梁，桥长分别为 374.0 米和 194.0 米，桥梁前十三孔位于圆曲线及缓和曲线上，桥孔按折线布置。 2、圆畲大桥本桥位于分离式路基上，桥梁右线起迄桩号为 YK42+146～YK42+335，左线起迄桩号为 ZK42+146～ZK42+335，左右桥孔布置均为 7×25 米预应力砼连续 T 梁，桥长 189 米，桥梁位于直线段上。 3．牛角岗大桥本桥起迄桩号为 K44+918～K45+348，桥孔布置为 5×30+4×30+5×30米预应力砼连续 T 型梁（刚构），桥长 430 米，本桥 7#～14#墩台位于缓和曲线和圆曲线上，桥孔按折线布置。4．山窝岗中桥本桥起迄桩号为 K44+682～K44+738，桥孔布置为 3×16 米预应力砼空心板，桥长 56 米，本桥为直线桥（为降低成本，本桥先张 16m 空心板梁拟改为 16m 后张空心板梁）。跨径 30 米的 T 梁采纳 40#砼预制，中心梁高为 2．00 米，梁肋间距2．45 米，行车道板中梁预制宽度 1．8 米，湿接缝宽 0．65 米，主梁跨中1下载后可任意编辑肋厚 0．18 米，马蹄宽度 0．42 米，梁端支承段马蹄宽度 0．60 米， T 梁底水平设置，桥面横坡及超高由行车道板及墩台帽横坡共同调整。跨径 25米的 T 梁采纳 40#砼预制，中心梁高为 1．75 米，梁肋间距 2．5125 米，行车道板中梁预制宽度 1.8 米，湿接缝宽 0.7125 米，主梁跨中肋厚 0.18米，马蹄宽度 0.42 米，梁端支承段马蹄宽厦 0．60 米。T 梁底水平设置，桥面横坡及超高由行车道板及墩台帽横坡共同调整。空心板桥上部横断面由 12 片梁组成，板高 0．70 米，各板间距 1．00米，中板预制宽度 0．99 米，边板预制宽度 0．995 米。T 梁预应力钢束采纳 φj15.24－9、φ15.24－8、φ15.24－7、φ15.24－6 高强度低松弛 270K 级钢绞...
