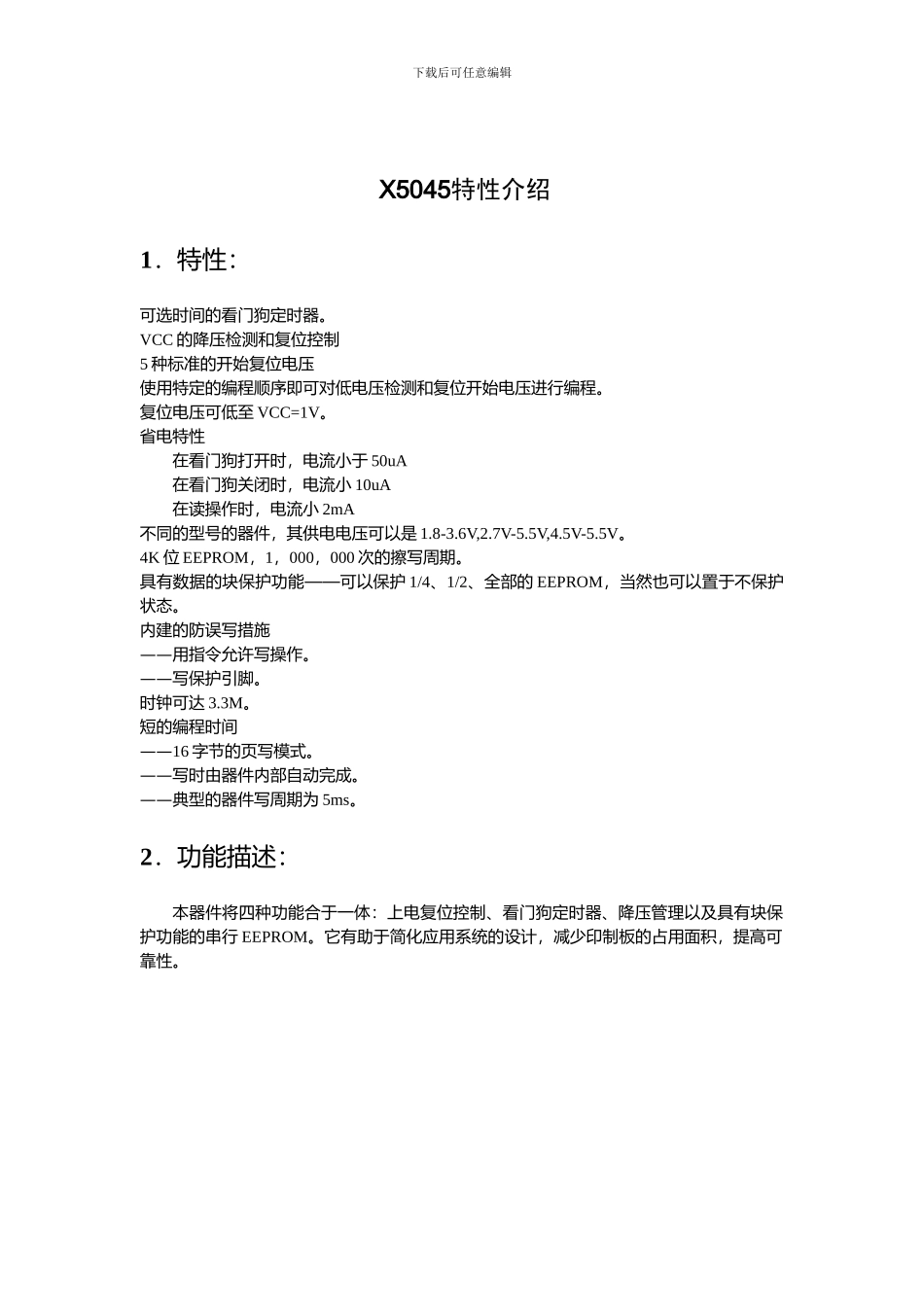

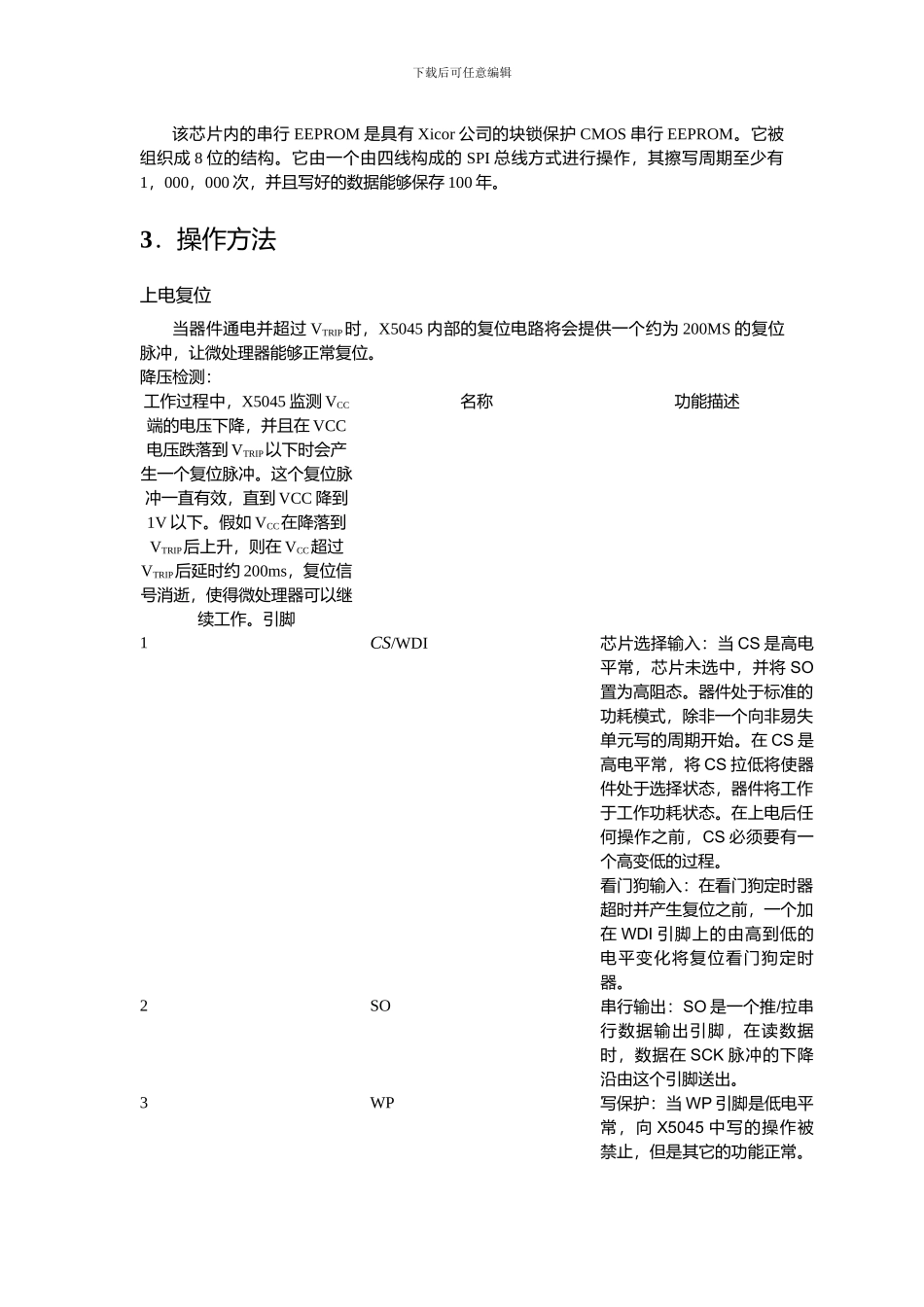

下载后可任意编辑 X5045特性介绍1．特性： 可选时间的看门狗定时器。 VCC 的降压检测和复位控制5 种标准的开始复位电压使用特定的编程顺序即可对低电压检测和复位开始电压进行编程。 复位电压可低至 VCC=1V。省电特性 在看门狗打开时，电流小于 50uA 在看门狗关闭时，电流小 10uA 在读操作时，电流小 2mA 不同的型号的器件，其供电电压可以是 1.8-3.6V,2.7V-5.5V,4.5V-5.5V。4K 位 EEPROM，1，000，000 次的擦写周期。具有数据的块保护功能——可以保护 1/4、1/2、全部的 EEPROM，当然也可以置于不保护状态。内建的防误写措施 ——用指令允许写操作。 ——写保护引脚。 时钟可达 3.3M。短的编程时间 ——16 字节的页写模式。——写时由器件内部自动完成。 ——典型的器件写周期为 5ms。2．功能描述： 本器件将四种功能合于一体：上电复位控制、看门狗定时器、降压管理以及具有块保护功能的串行 EEPROM。它有助于简化应用系统的设计，减少印制板的占用面积，提高可靠性。下载后可任意编辑该芯片内的串行 EEPROM 是具有 Xicor 公司的块锁保护 CMOS 串行 EEPROM。它被组织成 8 位的结构。它由一个由四线构成的 SPI 总线方式进行操作，其擦写周期至少有1，000，000 次，并且写好的数据能够保存 100 年。3．操作方法上电复位 当器件通电并超过 VTRIP时，X5045 内部的复位电路将会提供一个约为 200MS 的复位脉冲，让微处理器能够正常复位。降压检测： 工作过程中，X5045 监测 VCC端的电压下降，并且在 VCC电压跌落到 VTRIP以下时会产生一个复位脉冲。这个复位脉冲一直有效，直到 VCC 降到1V 以下。假如 VCC在降落到VTRIP后上升，则在 VCC超过VTRIP后延时约 200ms，复位信号消逝，使得微处理器可以继续工作。引脚 名称 功能描述 1 CS/WDI 芯片选择输入：当 CS 是高电平常，芯片未选中，并将 SO置为高阻态。器件处于标准的功耗模式，除非一个向非易失单元写的周期开始。在 CS 是高电平常，将 CS 拉低将使器件处于选择状态，器件将工作于工作功耗状态。在上电后任何操作之前，CS 必须要有一个高变低的过程。看门狗输入：在看门狗定时器超时并产生复位之前，一个加在 WDI 引脚上的由高到低的电平变化将复位看门狗定时器。2 SO 串行输出：SO 是一个推/拉串行数据输出引脚，在读数据时，数据在 SCK 脉冲的下降沿由这个引脚送出。3 WP 写保护：当 WP 引脚是低电平常，向 ...
