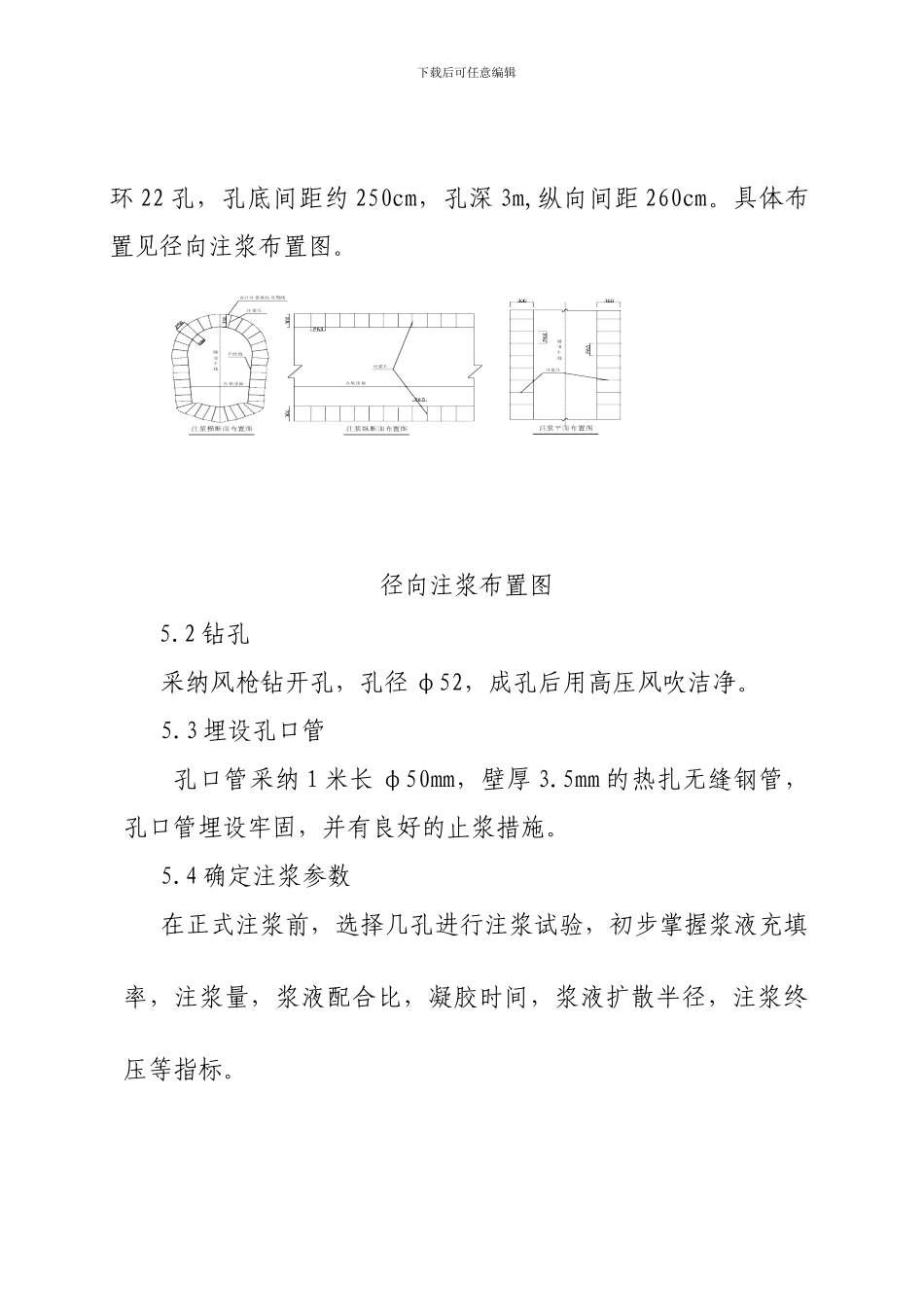

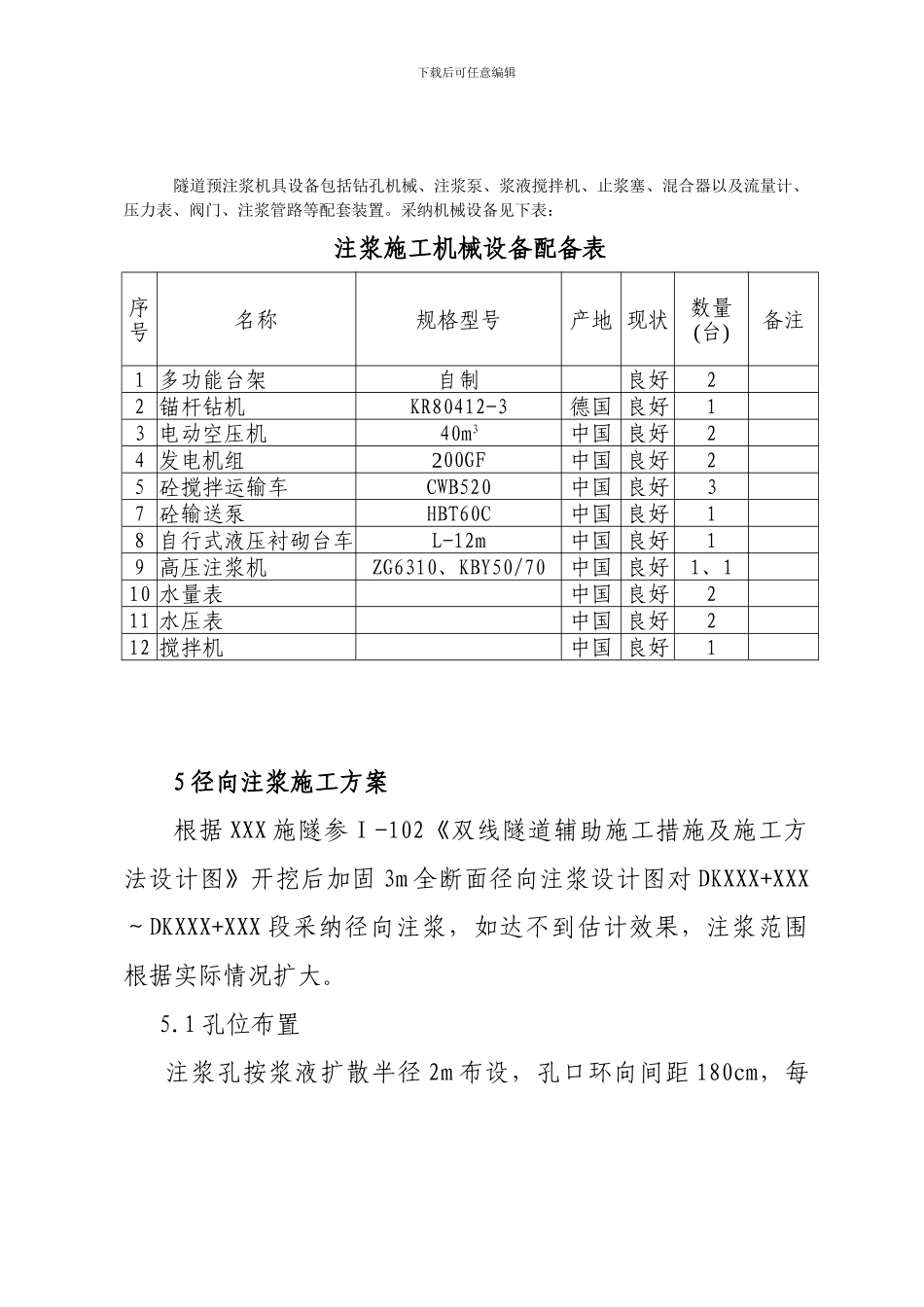

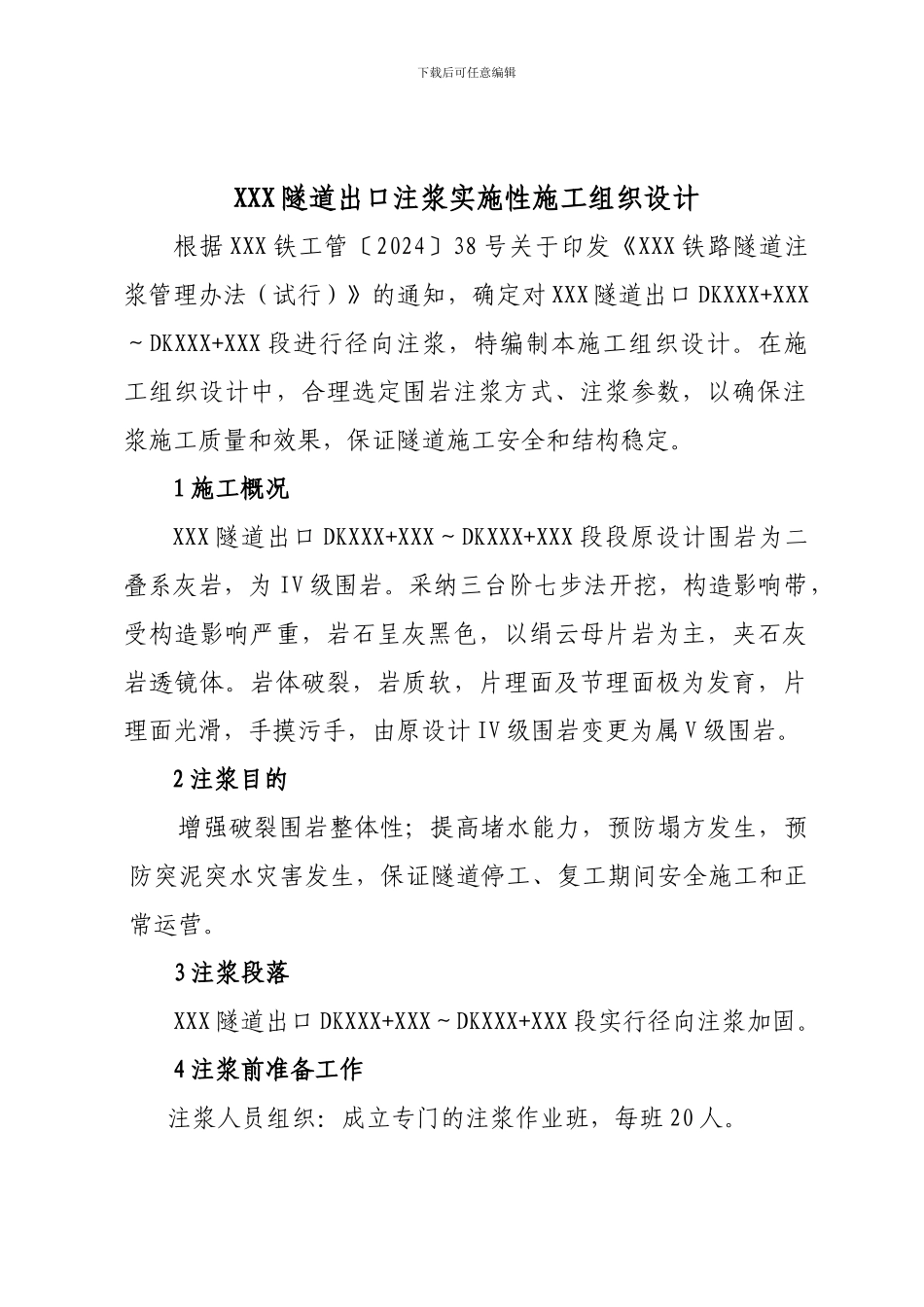

下载后可任意编辑XXX 隧道出口注浆实施性施工组织设计根据 XXX 铁工管〔2024〕38 号关于印发《XXX 铁路隧道注浆管理办法（试行）》的通知，确定对 XXX 隧道出口 DKXXX+XXX～DKXXX+XXX 段进行径向注浆，特编制本施工组织设计。在施工组织设计中，合理选定围岩注浆方式、注浆参数，以确保注浆施工质量和效果，保证隧道施工安全和结构稳定。1 施工概况XXX 隧道出口 DKXXX+XXX～DKXXX+XXX 段段原设计围岩为二叠系灰岩，为 IV 级围岩。采纳三台阶七步法开挖，构造影响带，受构造影响严重，岩石呈灰黑色，以绢云母片岩为主，夹石灰岩透镜体。岩体破裂，岩质软，片理面及节理面极为发育，片理面光滑，手摸污手，由原设计 IV 级围岩变更为属 V 级围岩。2 注浆目的增强破裂围岩整体性；提高堵水能力，预防塌方发生，预防突泥突水灾害发生，保证隧道停工、复工期间安全施工和正常运营。3 注浆段落XXX 隧道出口 DKXXX+XXX～DKXXX+XXX 段实行径向注浆加固。4 注浆前准备工作注浆人员组织：成立专门的注浆作业班，每班 20 人。下载后可任意编辑隧道预注浆机具设备包括钻孔机械、注浆泵、浆液搅拌机、止浆塞、混合器以及流量计、压力表、阀门、注浆管路等配套装置。采纳机械设备见下表：注浆施工机械设备配备表序号名称规格型号产地 现状数量(台)备注1 多功能台架自制 良好2 2 锚杆钻机KR80412-3德国 良好1 3 电动空压机40m3中国 良好2 4 发电机组200GF中国 良好2 5 砼搅拌运输车CWB520中国 良好3 7 砼输送泵HBT60C中国 良好1 8 自行式液压衬砌台车L-12m中国 良好1 9 高压注浆机ZG6310、KBY50/70中国 良好1、1 10 水量表 中国 良好2 11 水压表 中国 良好2 12 搅拌机中国 良好15 径向注浆施工方案根据 XXX 施隧参Ⅰ-102《双线隧道辅助施工措施及施工方法设计图》开挖后加固 3m 全断面径向注浆设计图对 DKXXX+XXX～DKXXX+XXX 段采纳径向注浆，如达不到估计效果，注浆范围根据实际情况扩大。5.1 孔位布置注浆孔按浆液扩散半径 2m 布设，孔口环向间距 180cm，每下载后可任意编辑环 22 孔，孔底间距约 250cm，孔深 3m,纵向间距 260cm。具体布置见径向注浆布置图。径向注浆布置图5.2 钻孔 采纳风枪钻开孔，孔径 φ52，成孔后用高压风吹洁净。 5.3 埋设孔口管孔口管采纳 1 米长 φ50mm，壁厚 3.5mm 的热扎无缝钢管，孔口管埋设牢固，并有良好的止浆措施。 5.4 确定注浆参数...
