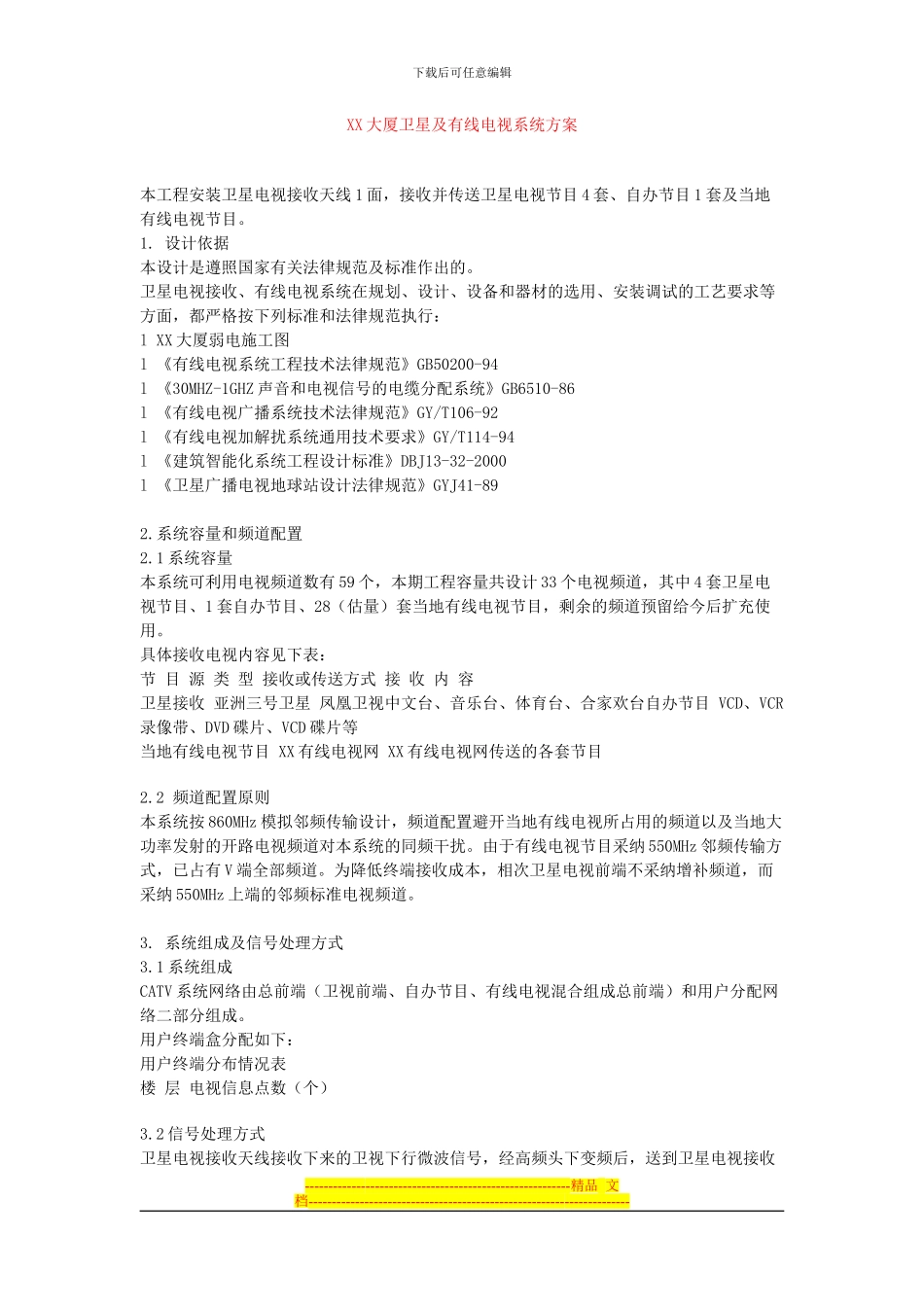

下载后可任意编辑XX 大厦卫星及有线电视系统方案本工程安装卫星电视接收天线 1 面，接收并传送卫星电视节目 4 套、自办节目 1 套及当地有线电视节目。1. 设计依据 本设计是遵照国家有关法律规范及标准作出的。卫星电视接收、有线电视系统在规划、设计、设备和器材的选用、安装调试的工艺要求等方面，都严格按下列标准和法律规范执行：l XX 大厦弱电施工图l 《有线电视系统工程技术法律规范》GB50200-94l 《30MHZ-1GHZ 声音和电视信号的电缆分配系统》GB6510-86l 《有线电视广播系统技术法律规范》GY/T106-92l 《有线电视加解扰系统通用技术要求》GY/T114-94l 《建筑智能化系统工程设计标准》DBJ13-32-2000 l 《卫星广播电视地球站设计法律规范》GYJ41-892.系统容量和频道配置 2.1 系统容量 本系统可利用电视频道数有 59 个，本期工程容量共设计 33 个电视频道，其中 4 套卫星电视节目、1 套自办节目、28（估量）套当地有线电视节目，剩余的频道预留给今后扩充使用。具体接收电视内容见下表：节 目 源 类 型 接收或传送方式 接 收 内 容卫星接收 亚洲三号卫星 凤凰卫视中文台、音乐台、体育台、合家欢台自办节目 VCD、VCR 录像带、DVD 碟片、VCD 碟片等当地有线电视节目 XX 有线电视网 XX 有线电视网传送的各套节目2.2 频道配置原则本系统按 860MHz 模拟邻频传输设计，频道配置避开当地有线电视所占用的频道以及当地大功率发射的开路电视频道对本系统的同频干扰。由于有线电视节目采纳 550MHz 邻频传输方式，已占有 V 端全部频道。为降低终端接收成本，相次卫星电视前端不采纳增补频道，而采纳 550MHz 上端的邻频标准电视频道。3. 系统组成及信号处理方式 3.1 系统组成 CATV 系统网络由总前端（卫视前端、自办节目、有线电视混合组成总前端）和用户分配网络二部分组成。用户终端盒分配如下：用户终端分布情况表楼 层 电视信息点数（个）3.2 信号处理方式 卫星电视接收天线接收下来的卫视下行微波信号，经高频头下变频后，送到卫星电视接收---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑设备。卫星电视接收设备输出的 AV 信号经过视、音频调制、处理后，变成 RF 射频信号送入混合器。为降低建设成本，卫视前端信号、自办节目信号与当地有线电视并网实行宽带混...
