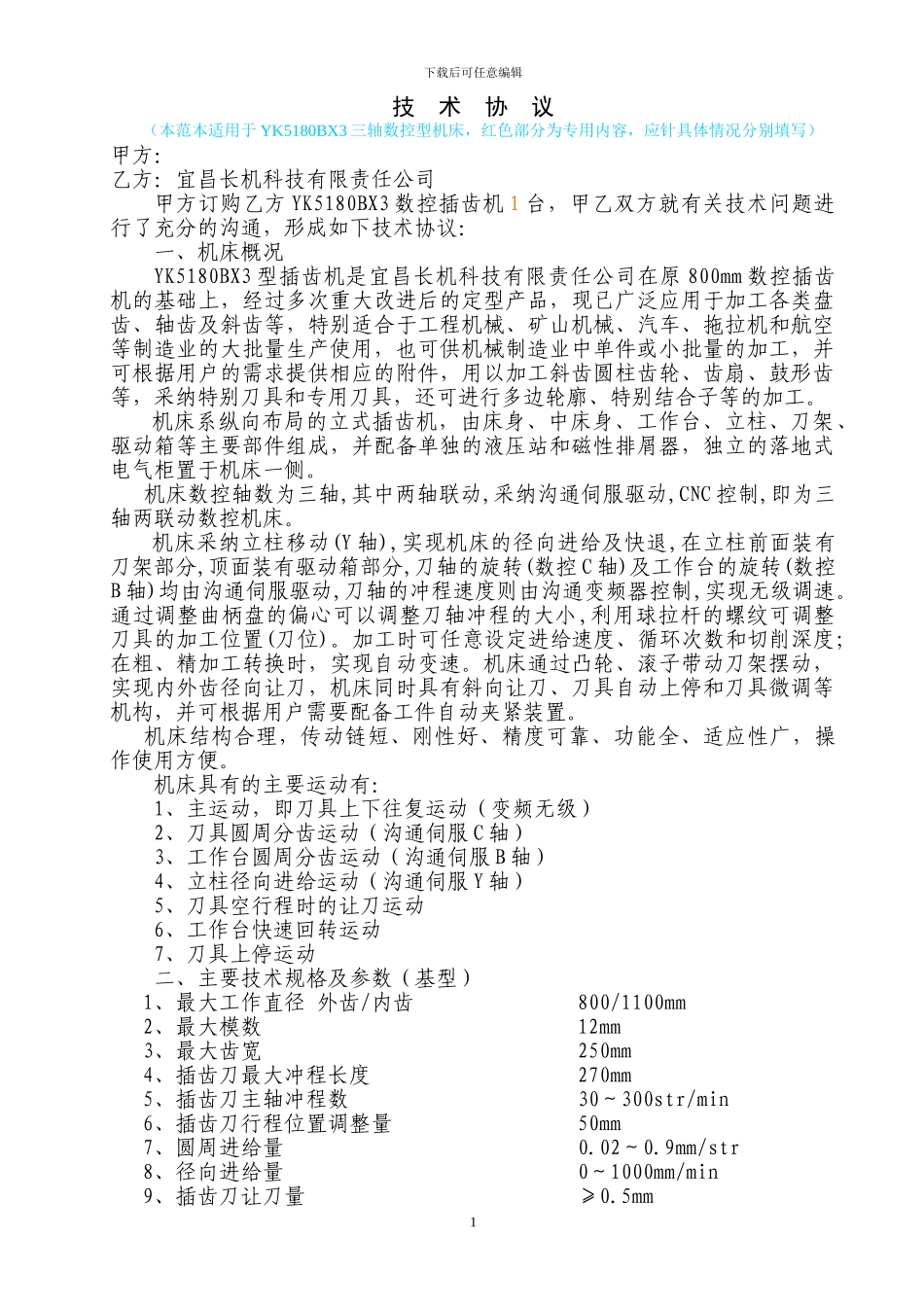

下载后可任意编辑技 术 协 议（本范本适用于 YK5180BX3 三轴数控型机床，红色部分为专用内容，应针具体情况分别填写）甲方：乙方：宜昌长机科技有限责任公司甲方订购乙方 YK5180BX3 数控插齿机 1 台，甲乙双方就有关技术问题进行了充分的沟通，形成如下技术协议：一、机床概况YK5180BX3 型插齿机是宜昌长机科技有限责任公司在原 800mm 数控插齿机的基础上，经过多次重大改进后的定型产品，现已广泛应用于加工各类盘齿、轴齿及斜齿等，特别适合于工程机械、矿山机械、汽车、拖拉机和航空等制造业的大批量生产使用，也可供机械制造业中单件或小批量的加工，并可根据用户的需求提供相应的附件，用以加工斜齿圆柱齿轮、齿扇、鼓形齿等，采纳特别刀具和专用刀具，还可进行多边轮廓、特别结合子等的加工。机床系纵向布局的立式插齿机，由床身、中床身、工作台、立柱、刀架、驱动箱等主要部件组成，并配备单独的液压站和磁性排屑器，独立的落地式电气柜置于机床一侧。机床数控轴数为三轴,其中两轴联动,采纳沟通伺服驱动,CNC 控制,即为三轴两联动数控机床。机床采纳立柱移动(Y 轴),实现机床的径向进给及快退,在立柱前面装有刀架部分,顶面装有驱动箱部分,刀轴的旋转(数控 C 轴)及工作台的旋转(数控B 轴)均由沟通伺服驱动,刀轴的冲程速度则由沟通变频器控制,实现无级调速。通过调整曲柄盘的偏心可以调整刀轴冲程的大小,利用球拉杆的螺纹可调整刀具的加工位置(刀位)。加工时可任意设定进给速度、循环次数和切削深度；在粗、精加工转换时，实现自动变速。机床通过凸轮、滚子带动刀架摆动，实现内外齿径向让刀，机床同时具有斜向让刀、刀具自动上停和刀具微调等机构，并可根据用户需要配备工件自动夹紧装置。机床结构合理，传动链短、刚性好、精度可靠、功能全、适应性广，操作使用方便。机床具有的主要运动有：1、主运动，即刀具上下往复运动（变频无级）2、刀具圆周分齿运动（沟通伺服 C 轴）3、工作台圆周分齿运动（沟通伺服 B 轴）4、立柱径向进给运动（沟通伺服 Y 轴）5、刀具空行程时的让刀运动6、工作台快速回转运动7、刀具上停运动二、主要技术规格及参数（基型）1、最大工作直径 外齿/内齿 800/1100mm2、最大模数 12mm3、最大齿宽 250mm4、插齿刀最大冲程长度 270mm5、插齿刀主轴冲程数 30～300str/min6、插齿刀行程位置调整量 50mm7、圆周进给量 0.02～0.9mm/str8、径向进给量 0～1000mm/min9、插齿刀让刀量 ≥0.5mm...
