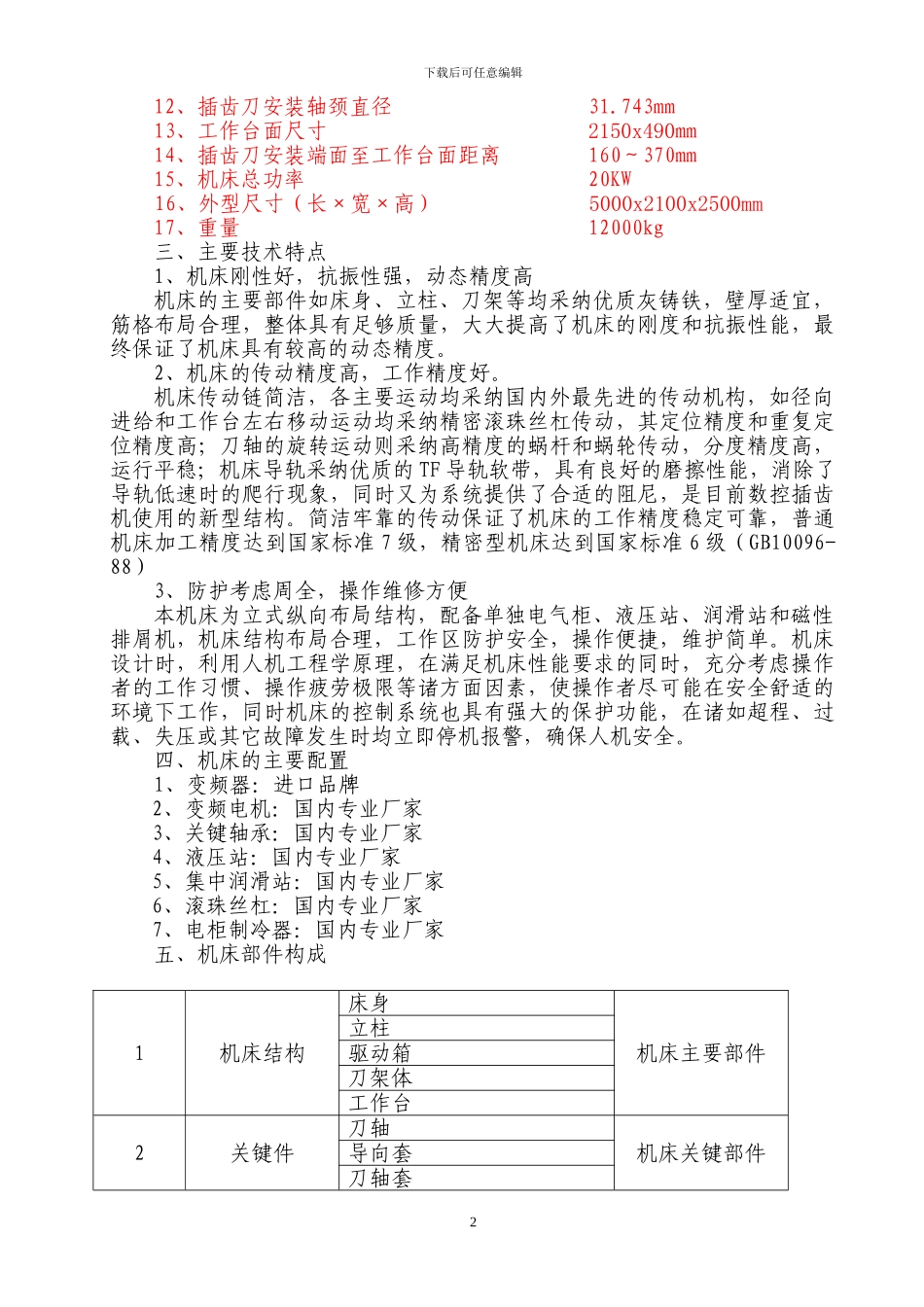

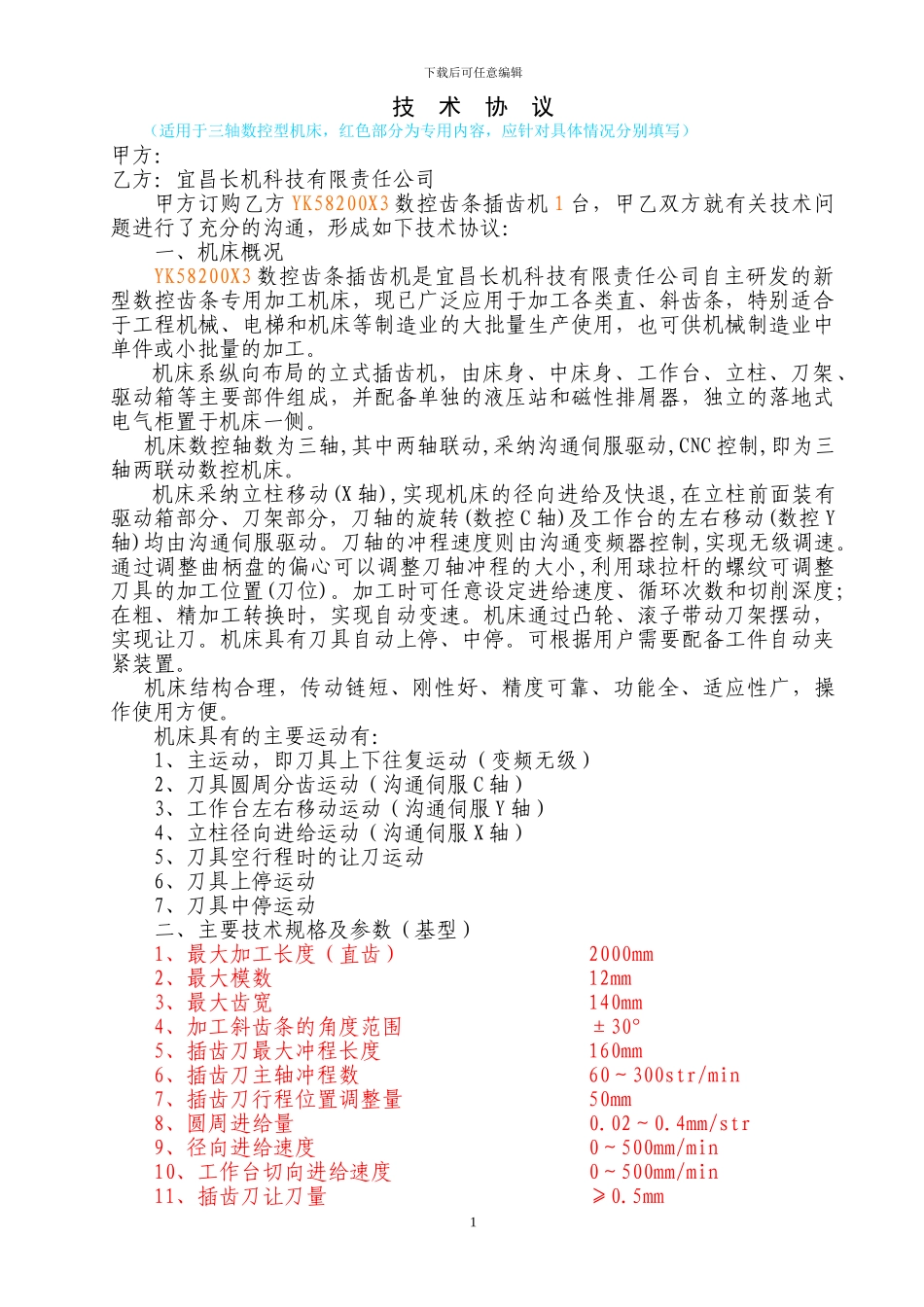

下载后可任意编辑技 术 协 议（适用于三轴数控型机床，红色部分为专用内容，应针对具体情况分别填写）甲方：乙方：宜昌长机科技有限责任公司甲方订购乙方 YK58200X3 数控齿条插齿机 1 台，甲乙双方就有关技术问题进行了充分的沟通，形成如下技术协议：一、机床概况YK58200X3 数控齿条插齿机是宜昌长机科技有限责任公司自主研发的新型数控齿条专用加工机床，现已广泛应用于加工各类直、斜齿条，特别适合于工程机械、电梯和机床等制造业的大批量生产使用，也可供机械制造业中单件或小批量的加工。机床系纵向布局的立式插齿机，由床身、中床身、工作台、立柱、刀架、驱动箱等主要部件组成，并配备单独的液压站和磁性排屑器，独立的落地式电气柜置于机床一侧。机床数控轴数为三轴,其中两轴联动,采纳沟通伺服驱动,CNC 控制,即为三轴两联动数控机床。机床采纳立柱移动(X 轴),实现机床的径向进给及快退,在立柱前面装有驱动箱部分、刀架部分，刀轴的旋转(数控 C 轴)及工作台的左右移动(数控 Y轴)均由沟通伺服驱动。刀轴的冲程速度则由沟通变频器控制,实现无级调速。通过调整曲柄盘的偏心可以调整刀轴冲程的大小,利用球拉杆的螺纹可调整刀具的加工位置(刀位)。加工时可任意设定进给速度、循环次数和切削深度；在粗、精加工转换时，实现自动变速。机床通过凸轮、滚子带动刀架摆动，实现让刀。机床具有刀具自动上停、中停。可根据用户需要配备工件自动夹紧装置。机床结构合理，传动链短、刚性好、精度可靠、功能全、适应性广，操作使用方便。机床具有的主要运动有：1、主运动，即刀具上下往复运动（变频无级）2、刀具圆周分齿运动（沟通伺服 C 轴）3、工作台左右移动运动（沟通伺服 Y 轴）4、立柱径向进给运动（沟通伺服 X 轴）5、刀具空行程时的让刀运动6、刀具上停运动7、刀具中停运动二、主要技术规格及参数（基型）1、最大加工长度（直齿） 2000mm2、最大模数 12mm3、最大齿宽 140mm4、加工斜齿条的角度范围 ±30°5、插齿刀最大冲程长度 160mm6、插齿刀主轴冲程数 60～300str/min7、插齿刀行程位置调整量 50mm8、圆周进给量 0.02～0.4mm/str9、径向进给速度 0～500mm/min10、工作台切向进给速度 0～500mm/min11、插齿刀让刀量 ≥0.5mm1下载后可任意编辑12、插齿刀安装轴颈直径 31.743mm13、工作台面尺寸 2150x490mm14、插齿刀安装端面至工作台面距离 160～370mm15、机床总功率 20KW16、外型尺寸（长×宽×高） 5000x2...
