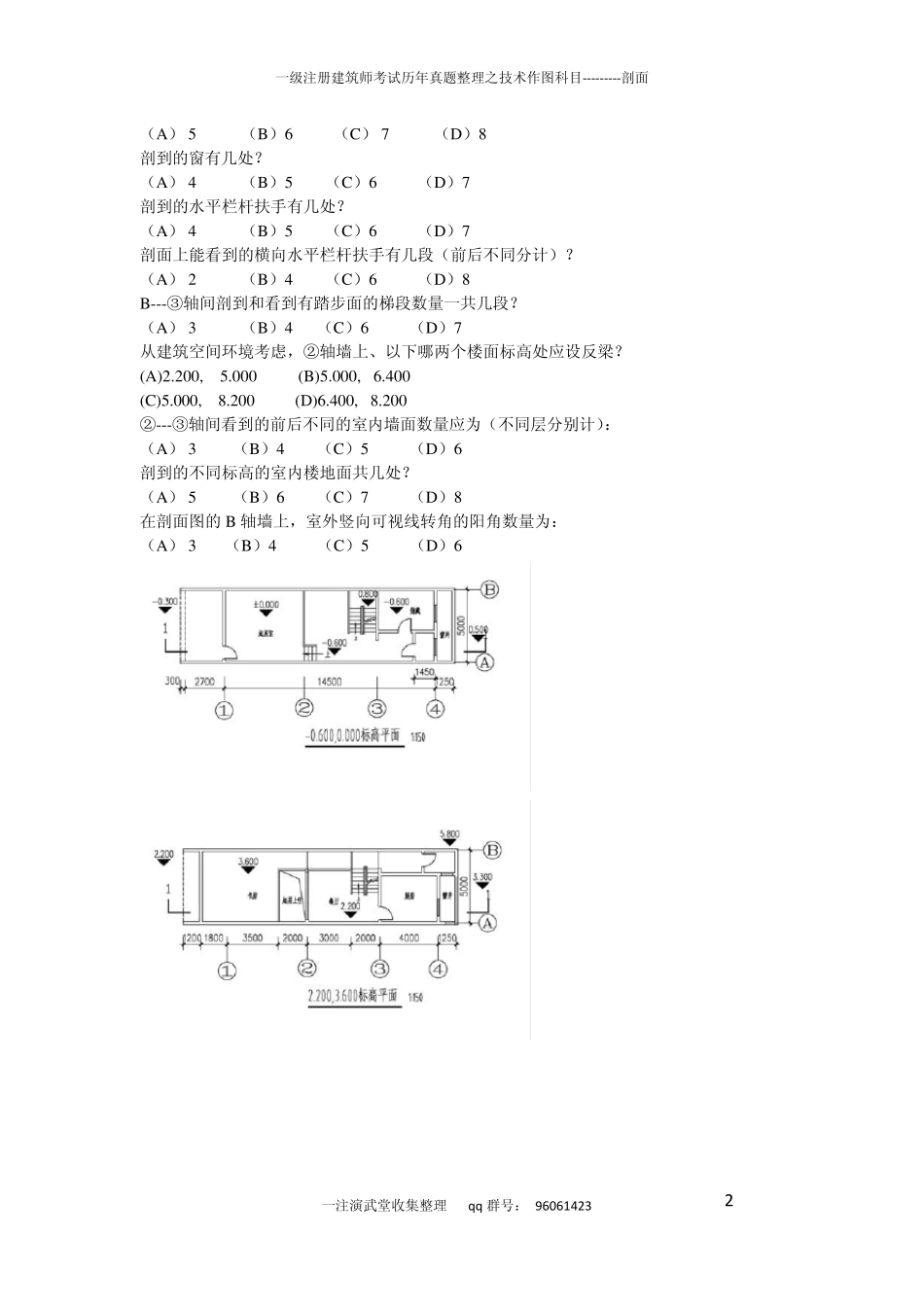

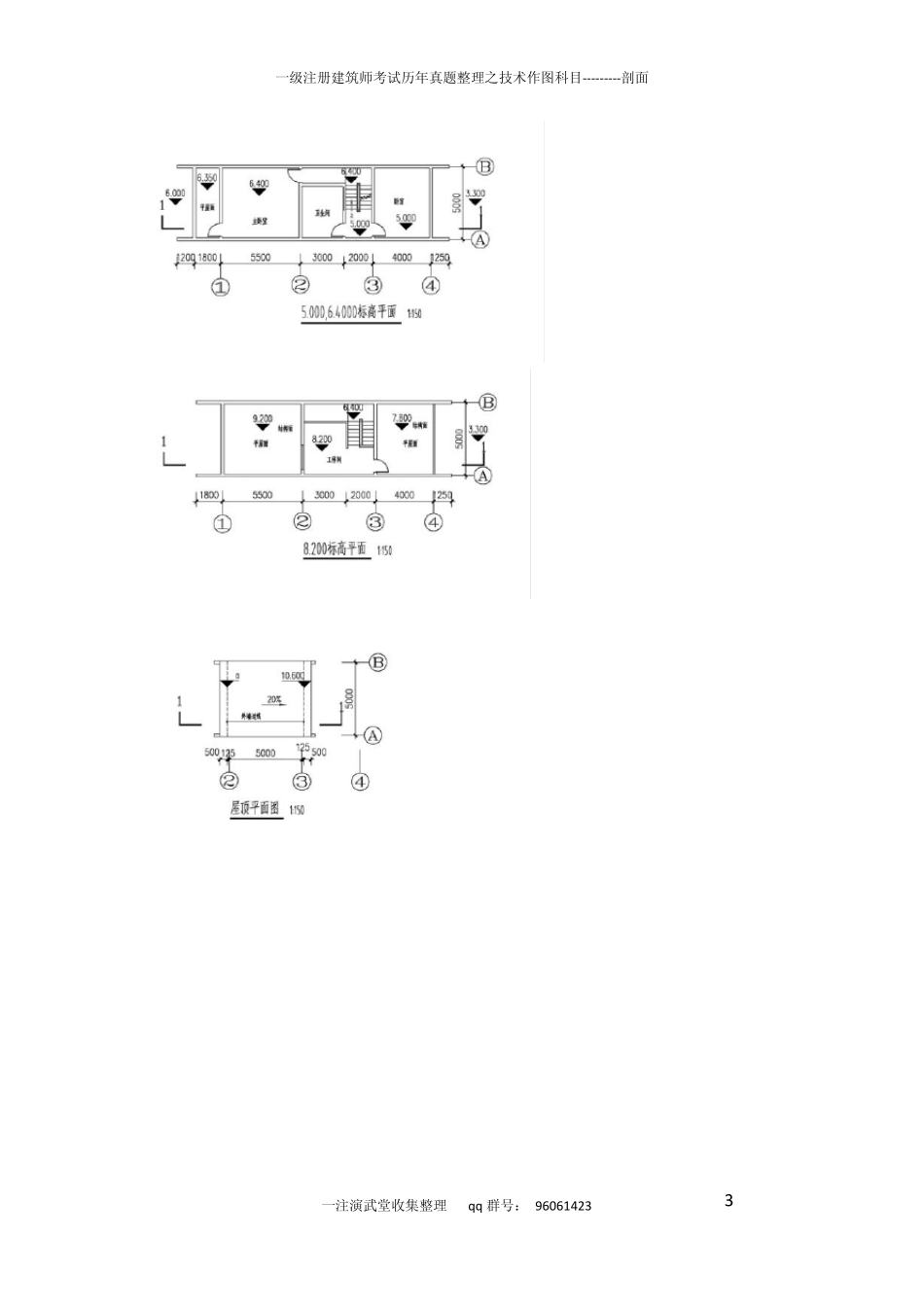

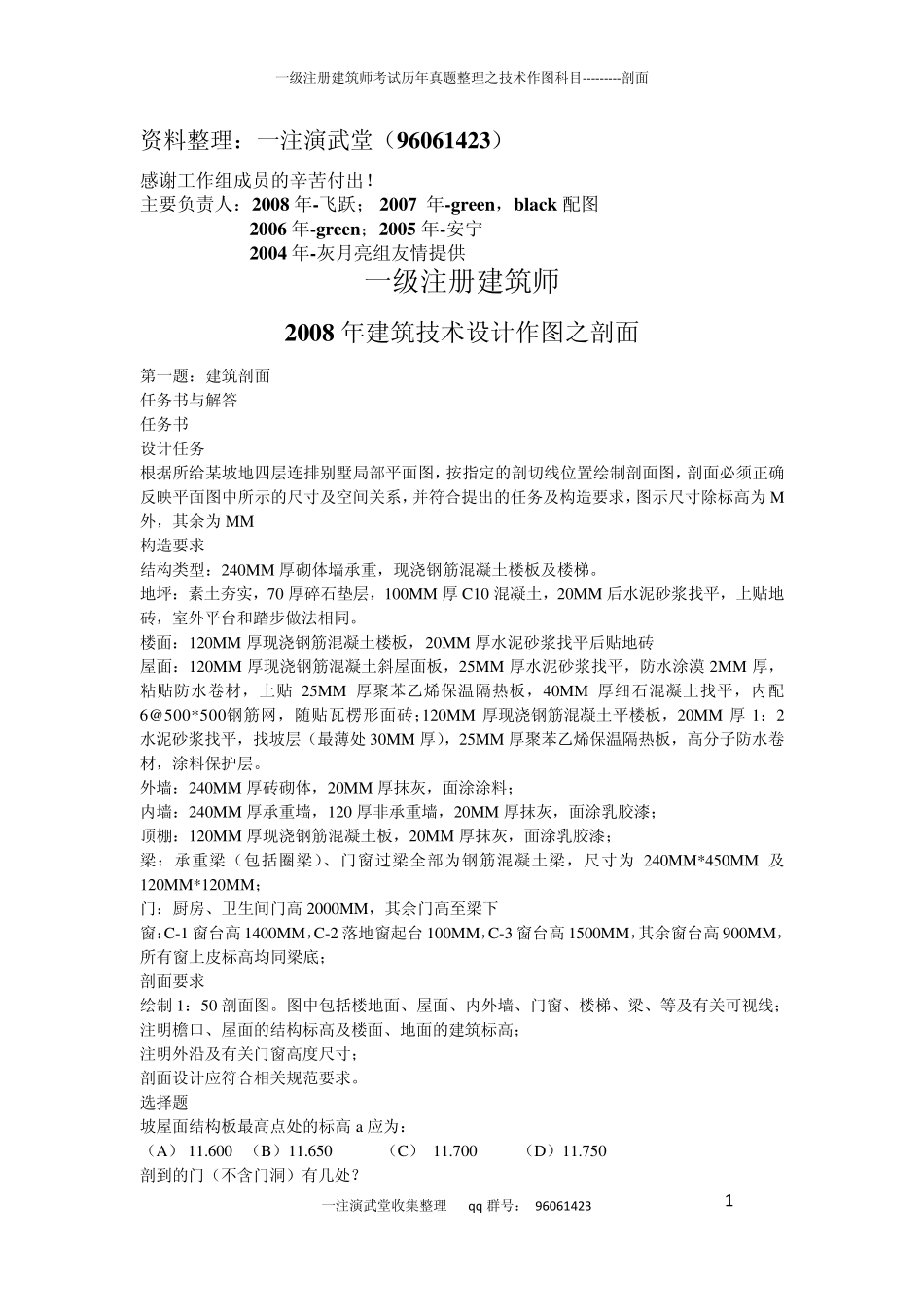

一级注册建筑师考试历年真题整理之技术作图科目‐‐‐‐‐‐‐‐‐剖面 一注演武堂收集整理 qq 群号： 96061423 1 资料整理：一注演武堂（96061423） 感谢工作组成员的辛苦付出！ 主要负责人：2008 年-飞跃； 2007 年-green，black 配图 2006 年-green；2005 年-安宁 2004 年-灰月亮组友情提供 一级注册建筑师 2008 年建筑技术设计作图之剖面 第一题：建筑剖面 任务书与解答 任务书 设计任务 根据所给某坡地四层连排别墅局部平面图，按指定的剖切线位置绘制剖面图，剖面必须正确反映平面图中所示的尺寸及空间关系，并符合提出的任务及构造要求，图示尺寸除标高为 M外，其余为 MM 构造要求 结构类型：240MM 厚砌体墙承重，现浇钢筋混凝土楼板及楼梯。 地坪：素土夯实，70 厚碎石垫层，100MM 厚C10 混凝土，20MM 后水泥砂浆找平，上贴地砖，室外平台和踏步做法相同。 楼面：120MM 厚现浇钢筋混凝土楼板，20MM 厚水泥砂浆找平后贴地砖 屋面：120MM 厚现浇钢筋混凝土斜屋面板，25MM 厚水泥砂浆找平，防水涂漠2MM 厚，粘贴防水卷材，上贴25MM 厚聚苯乙烯保温隔热板，40MM 厚细石混凝土找平，内配6@500*500钢筋网，随贴瓦楞形面砖；120MM 厚现浇钢筋混凝土平楼板，20MM 厚1：2水泥砂浆找平，找坡层（最薄处30MM 厚），25MM 厚聚苯乙烯保温隔热板，高分子防水卷材，涂料保护层。 外墙：240MM 厚砖砌体，20MM 厚抹灰，面涂涂料； 内墙：240MM 厚承重墙，120 厚非承重墙，20MM 厚抹灰，面涂乳胶漆； 顶棚：120MM 厚现浇钢筋混凝土板，20MM 厚抹灰，面涂乳胶漆； 梁：承重梁（包括圈梁）、门窗过梁全部为钢筋混凝土梁，尺寸为 240MM*450MM 及120MM*120MM； 门：厨房、卫生间门高 2000MM，其余门高至梁下 窗：C-1 窗台高 1400MM，C-2 落地窗起台100MM，C-3 窗台高 1500MM，其余窗台高 900MM，所有窗上皮标高均同梁底； 剖面要求 绘制 1：50 剖面图。图中包括楼地面、屋面、内外墙、门窗、楼梯、梁、等及有关可视线； 注明檐口、屋面的结构标高及楼面、地面的建筑标高； 注明外沿及有关门窗高度尺寸； 剖面设计应符合相关规范要求。 选择题 坡屋面结构板最高点处的标高 a应为： （A） 11.600 （B）11.650 （C） 11.700 （D）11.750 剖到的门（不含门洞）有几处？ 一级注册建筑师考试历年真题整理之技术作图科目‐‐‐‐‐‐‐‐‐剖面 一注演武堂收集整理 qq 群号...
