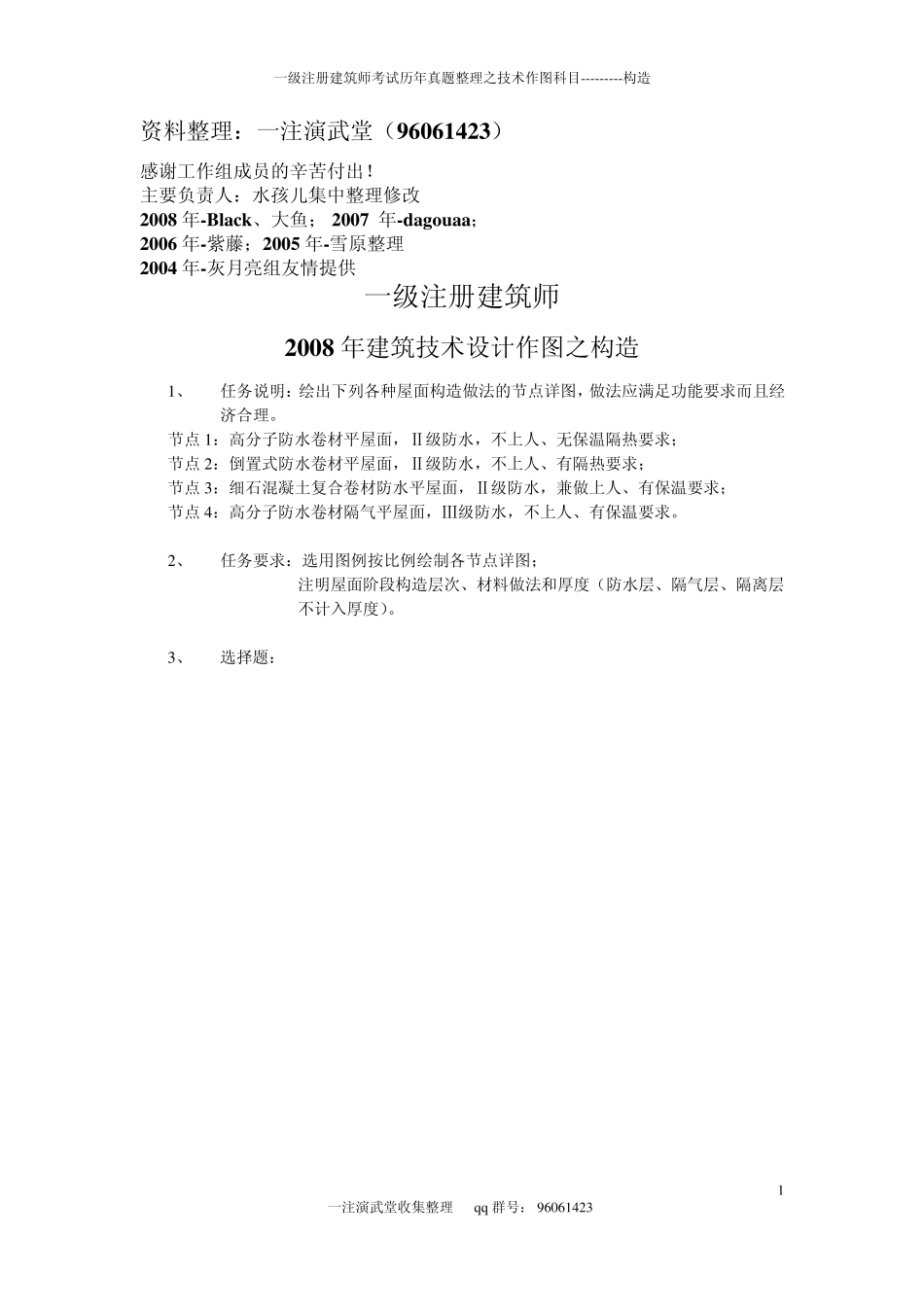

一级注册建筑师考试历年真题整理之技术作图科目---------构造 1 一注演武堂收集整理 q q 群号: 9 6 0 6 1 4 2 3 资料整理:一注演武堂(96061423) 感谢工作组成员的辛苦付出! 主要负责人:水孩儿集中整理修改 2008 年-Black、大鱼; 2007 年-dagouaa; 2006 年-紫藤;2005 年-雪原整理 2004 年-灰月亮组友情提供 一级注册建筑师 2008 年建筑技术设计作图之构造 1 、 任务说明:绘出下列各种屋面构造做法的节点详图,做法应满足功能要求而且经济合理。 节点1 :高分子防水卷材平屋面,Ⅱ级防水,不上人、无保温隔热要求; 节点2 :倒置式防水卷材平屋面,Ⅱ级防水,不上人、有隔热要求; 节点3 :细石混凝土复合卷材防水平屋面,Ⅱ级防水,兼做上人、有保温要求; 节点4 :高分子防水卷材隔气平屋面,Ⅲ级防水,不上人、有保温要求。 2 、 任务要求:选用图例按比例绘制各节点详图; 注明屋面阶段构造层次、材料做法和厚度(防水层、隔气层、隔离层不计入厚度)。 3 、 选择题: 一级注册建筑师考试历年真题整理之技术作图科目---------构造 2 一注演武堂收集整理 q q 群号: 9 6 0 6 1 4 2 3 一级注册建筑师考试历年真题整理之技术作图科目---------构造 3 一注演武堂收集整理 q q 群号: 9 6 0 6 1 4 2 3 一级注册建筑师考试历年真题整理之技术作图科目---------构造 4 一注演武堂收集整理 q q 群号: 9 6 0 6 1 4 2 3 一级注册建筑师考试历年真题整理之技术作图科目---------构造 5 一注演武堂收集整理 qq群号: 96061423 2 0 0 7 年建筑技术设计作图之构造 任务描述:绘出下列各种楼面构造做法详图,做法应满足功能要求且经济合理。 1、 任务要求: 1) 选用图例按比例绘制各详图,所用主要材料不得超出表 2-6 所列图例范围。 2) 注出每层材料做法厚度(防水层,素水泥浆不计入厚度,单位 mm) 3) 根据作图,完成下列作图选择题 2、 选择题 1) 在详图1 中,钢筋混凝土楼板(不含该层)以上的做法共有几层(如有素水泥浆不计入 层数) A.4 B.5 C.6 D.7 2) 在详图1 中,按从下至上的顺序,钢筋混凝土楼板(不含该层)以上的第二层,第三层依次为: A.轻集料混凝土 B.轻集料混凝土,水泥砂浆找平层 C.水泥砂浆找平层 D.防水层,水泥砂浆找平层 3) 在详图2 中,钢筋混凝土楼板(不含该层)以上的做法共...
