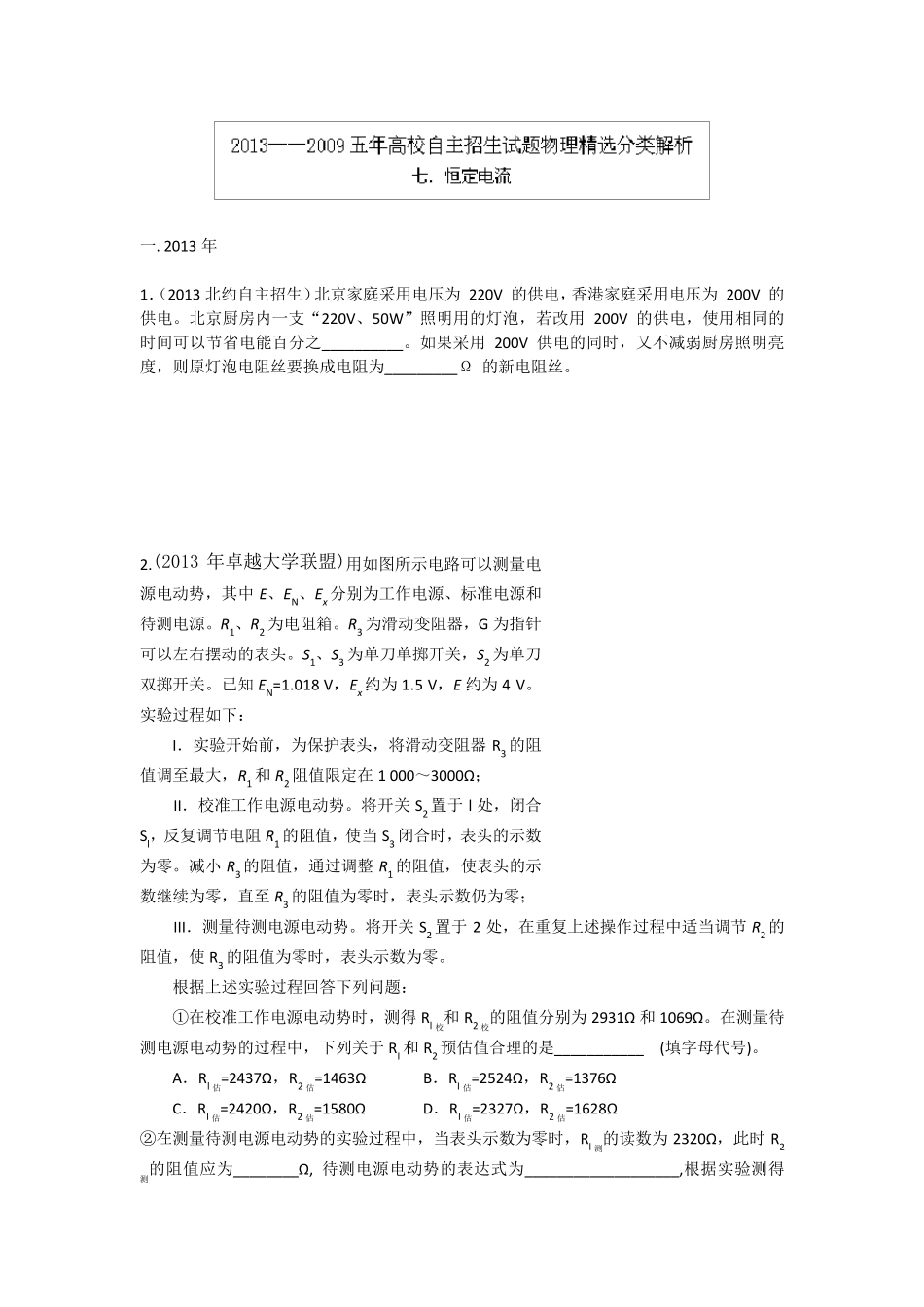

一. 2013 年 1．（2013 北约自主招生）北京家庭采用电压为 220V 的供电，香港家庭采用电压为 200V 的供电。北京厨房内一支“220V、50W”照明用的灯泡，若改用 200V 的供电，使用相同的时间可以节省电能百分之__________。如果采用 200V 供电的同时，又不减弱厨房照明亮度，则原灯泡电阻丝要换成电阻为_________Ω 的新电阻丝。 2.(2013 年卓越大学联盟)用如图所示电路可以测量电源电动势，其中 E、EN、Ex分别为工作电源、标准电源和待测电源。R1、R2 为电阻箱。R3 为滑动变阻器，G 为指针可以左右摆动的表头。S1、S3 为单刀单掷开关，S2 为单刀双掷开关。已知 EN=1.018 V，Ex约为1.5 V，E 约为4 V。实验过程如下： I．实验开始前，为保护表头，将滑动变阻器 R3 的阻值调至最大，R1 和 R2 阻值限定在1 000～3000Ω ； II．校准工作电源电动势。将开关 S2 置于l 处，闭合Sl，反复调节电阻R1 的阻值，使当S3 闭合时，表头的示数为零。减小R3 的阻值，通过调整R1 的阻值，使表头的示数继续为零，直至 R3 的阻值为零时，表头示数仍为零； III．测量待测电源电动势。将开关 S2 置于2 处，在重复上述操作过程中适当调节R2 的阻值，使R3 的阻值为零时，表头示数为零。 根据上述实验过程回答下列问题 ： ① 在校准工作电源电动势时，测得 Rl 校和 R2 校的阻值分别为2931Ω 和 1069Ω 。在测量待测电源电动势的过程中，下列关于RI 和 R2 预 估 值合理 的是 ___________ (填 字 母 代 号 )。 A．Rl 估 =2437Ω ，R2 估 =1463Ω B．RI 估 =2524Ω ，R2 估 =1376Ω C．Rl 估 =2420Ω ，R2 估 =1580Ω D．RI 估 =2327Ω ，R2 估 =1628Ω ② 在测量待测电源电动势的实验过程中，当表头示数为零时，Rl 测的读 数为2320Ω ，此 时R2测的阻值应 为________Ω , 待测电源电动势的表达 式 为___________________,根据实验测得的数据计算待测电源电动势为_____________V(结果保留四位有效数字)。 二．2012 年 1．（2012 年华约自主招生）已知两电源的电动势E1>E2，当外电路电阻为 R 时，外电路消耗功率正好相等。 当外电路电阻降为 R’时， 电源为E1 时对应的外电路功率P1，电源为E2 时对应的外电路功率为P2 ，电源E1 的内阻为r1，电源E2 的内阻为r2 。则（ ） A．r1> r2，P1> P2 B．r1< r2，P1< P2 C． r1< r2，P1> P2 D．r...
