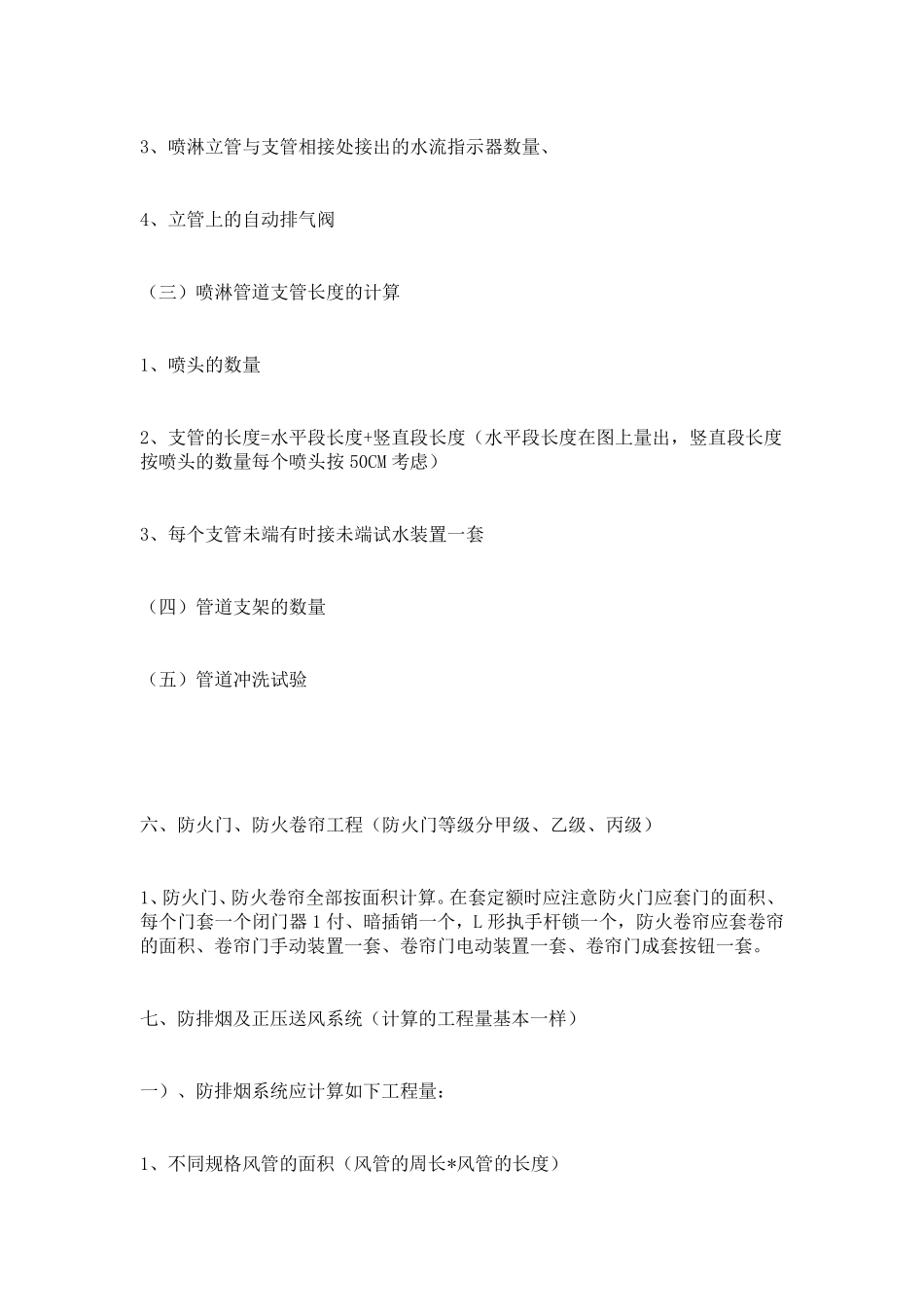

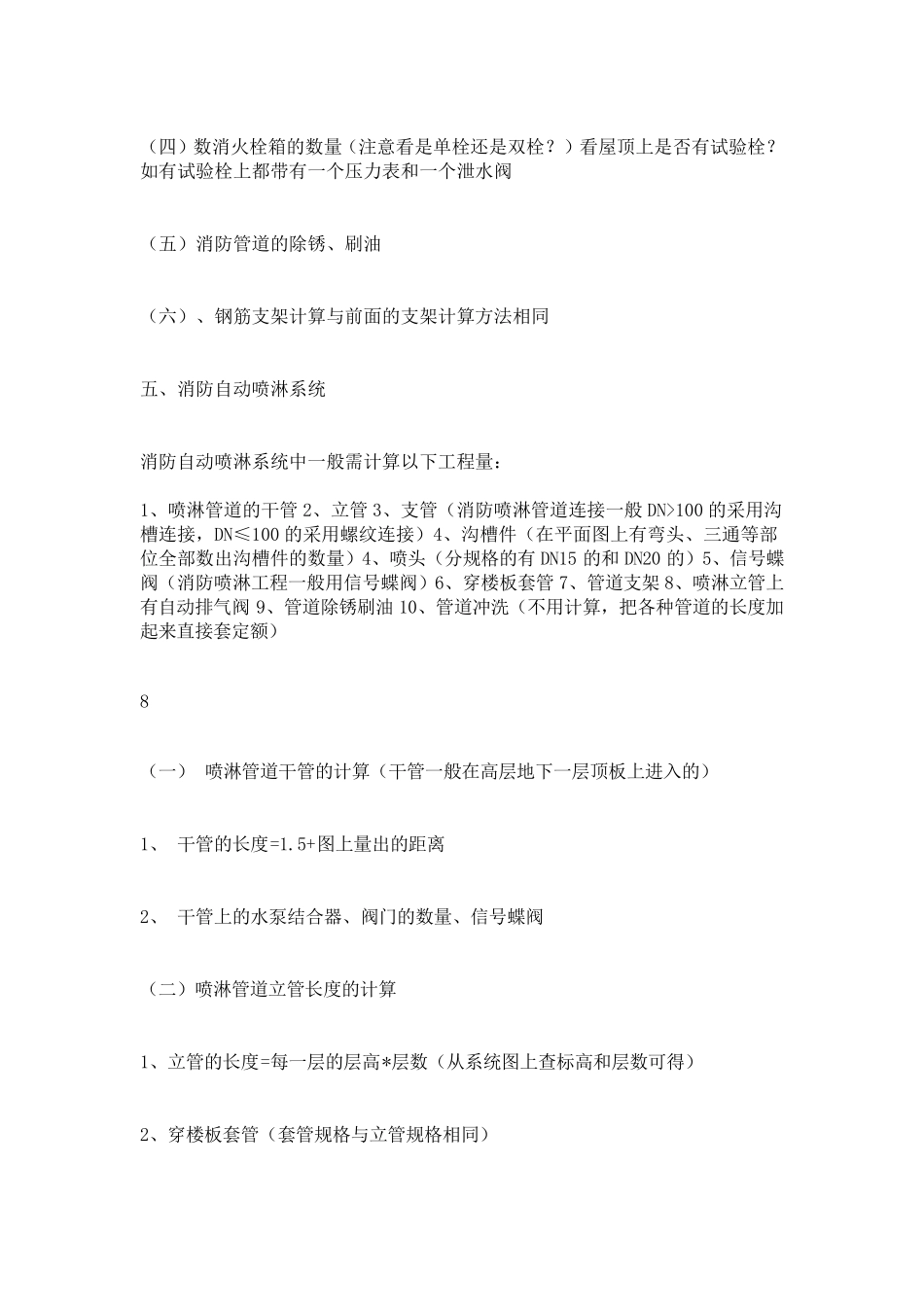

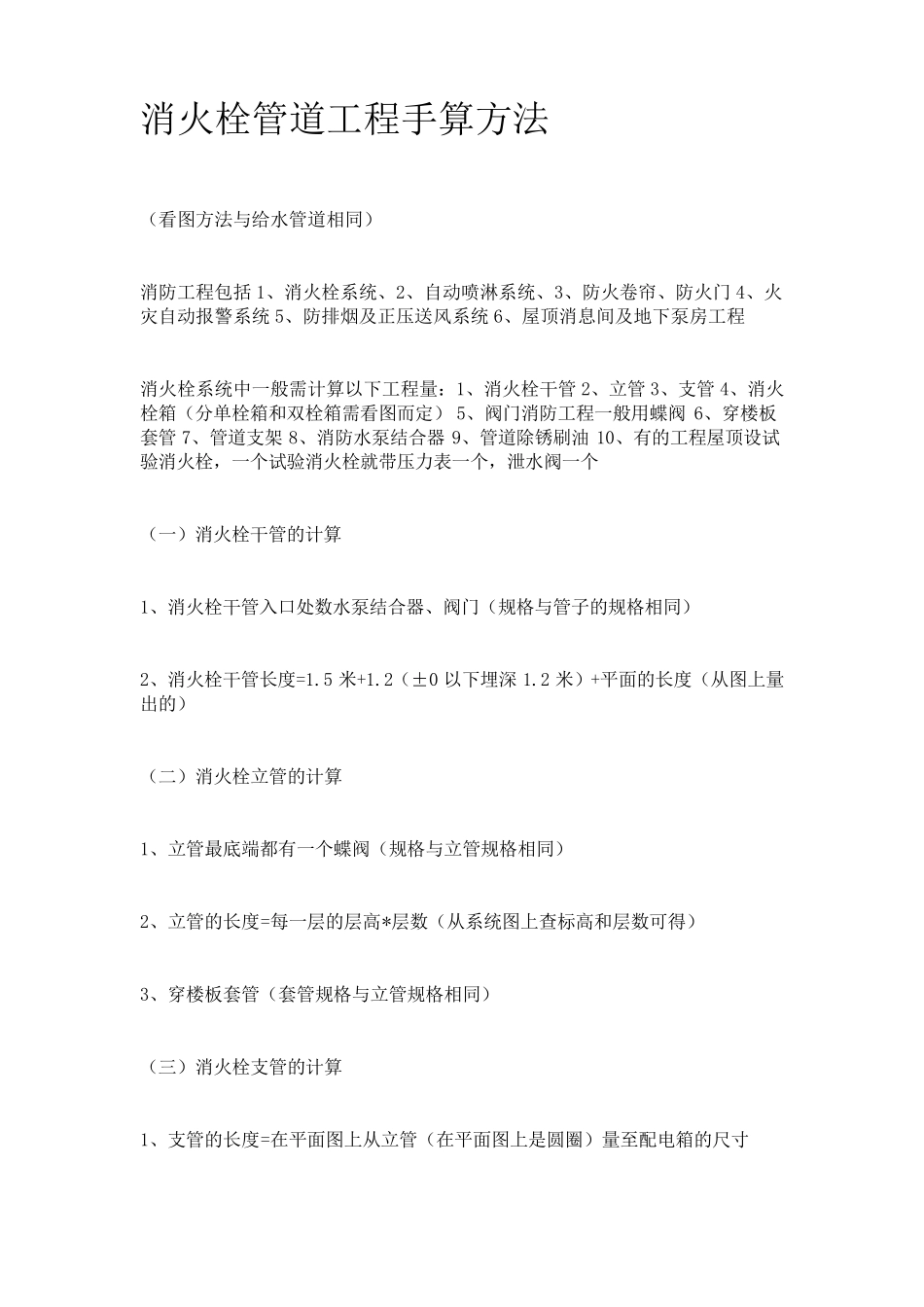

消火栓管道工程手算方法 （看图方法与给水管道相同） 消防工程包括1、消火栓系统、2、自动喷淋系统、3、防火卷帘、防火门4、火灾自动报警系统5、防排烟及正压送风系统6、屋顶消息间及地下泵房工程 消火栓系统中一般需计算以下工程量：1、消火栓干管2、立管3、支管4、消火栓箱（分单栓箱和双栓箱需看图而定）5、阀门消防工程一般用蝶阀6、穿楼板套管7、管道支架8、消防水泵结合器9、管道除锈刷油10、有的工程屋顶设试验消火栓，一个试验消火栓就带压力表一个，泄水阀一个 （一）消火栓干管的计算 1、消火栓干管入口处数水泵结合器、阀门（规格与管子的规格相同） 2、消火栓干管长度=1.5 米+1.2（±0 以下埋深 1.2 米）+平面的长度（从图上量出的） （二）消火栓立管的计算 1、立管最底端都有一个蝶阀（规格与立管规格相同） 2、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得） 3、穿楼板套管（套管规格与立管规格相同） （三）消火栓支管的计算 1、支管的长度=在平面图上从立管（在平面图上是圆圈）量至配电箱的尺寸 （四）数消火栓箱的数量（注意看是单栓还是双栓？）看屋顶上是否有试验栓？如有试验栓上都带有一个压力表和一个泄水阀 （五）消防管道的除锈、刷油 （六）、钢筋支架计算与前面的支架计算方法相同 五、消防自动喷淋系统 消防自动喷淋系统中一般需计算以下工程量： 1、喷淋管道的干管2、立管3、支管（消防喷淋管道连接一般DN>100 的采用沟槽连接，DN≤100 的采用螺纹连接）4、沟槽件（在平面图上有弯头、三通等部位全部数出沟槽件的数量）4、喷头（分规格的有DN15 的和DN20 的）5、信号蝶阀（消防喷淋工程一般用信号蝶阀）6、穿楼板套管7、管道支架8、喷淋立管上有自动排气阀9、管道除锈刷油10、管道冲洗（不用计算，把各种管道的长度加起来直接套定额） 8 （一） 喷淋管道干管的计算（干管一般在高层地下一层顶板上进入的） 1、 干管的长度=1.5+图上量出的距离 2、 干管上的水泵结合器、阀门的数量、信号蝶阀 （二）喷淋管道立管长度的计算 1、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得） 2、穿楼板套管（套管规格与立管规格相同） 3、喷淋立管与支管相接处接出的水流指示器数量、 4、立管上的自动排气阀 （三）喷淋管道支管长度的计算 1、喷头的数量 2、支管的长度=水平段长度+竖直段长度（水平段长度在图上量出，竖直段长度按喷头的数量每个喷头按 50CM...
