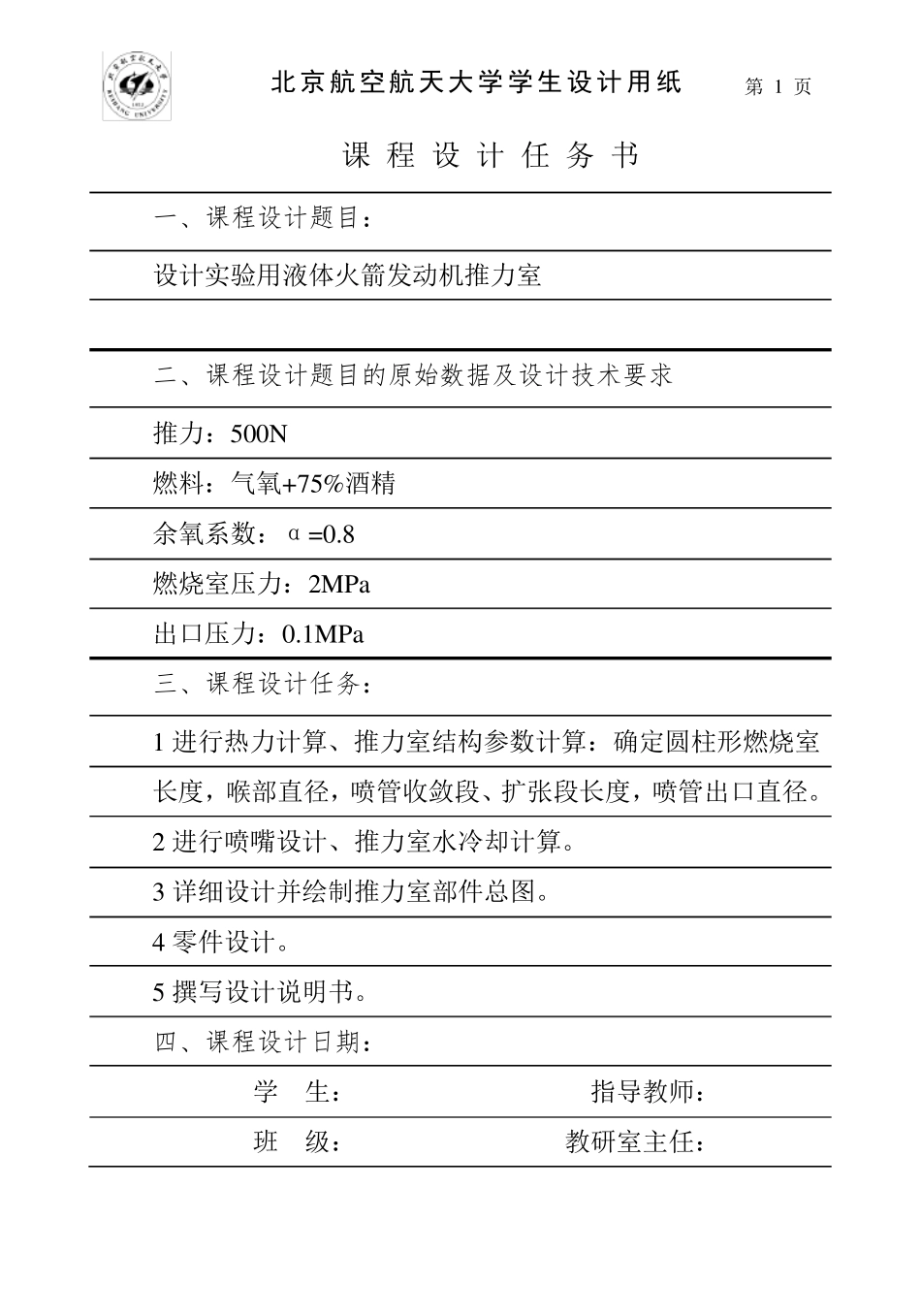

北京航空航天大学学生设计用纸 第 1 页 课 程 设 计 任 务 书 一、课程设计题目： 设计实验用液体火箭发动机推力室 二、课程设计题目的原始数据及设计技术要求 推力：500N 燃料：气氧+75%酒精 余氧系数：α=0.8 燃烧室压力：2MPa 出口压力：0.1MPa 三、课程设计任务： 1 进行热力计算、推力室结构参数计算：确定圆柱形燃烧室长度，喉部直径，喷管收敛段、扩张段长度，喷管出口直径。 2 进行喷嘴设计、推力室水冷却计算。 3 详细设计并绘制推力室部件总图。 4 零件设计。 5 撰写设计说明书。 四、课程设计日期： 学 生： 指导教师： 班 级： 教研室主任： 北京航空航天大学学生设计用纸 第 2 页 目录 一、设计任务分析....................................................................................... 1 二、 热力计算.............................................................................................. 1 三、 推力室型面设计.................................................................................. 2 1. 燃烧室的初步设计............................................................................. 2 1) 喷管收敛段的初步设计.................................................................. 3 2) 喷管扩张段...................................................................................... 4 2. 喷嘴设计............................................................................................. 5 1)气氧直流喷嘴 ................................................................................... 6 2)酒精离心式喷嘴设计 ....................................................................... 6 3.推力室身部设计 ................................................................................. 8 1) 热防护校核计算方法如下：.......................................................... 8 2) 由 CEA 热力计算可得喉部燃气的输运特性如下：.................... 9 四、推力室强度校核计算......................................................................... 11 1.圆筒段应力校核 .......................................................................
