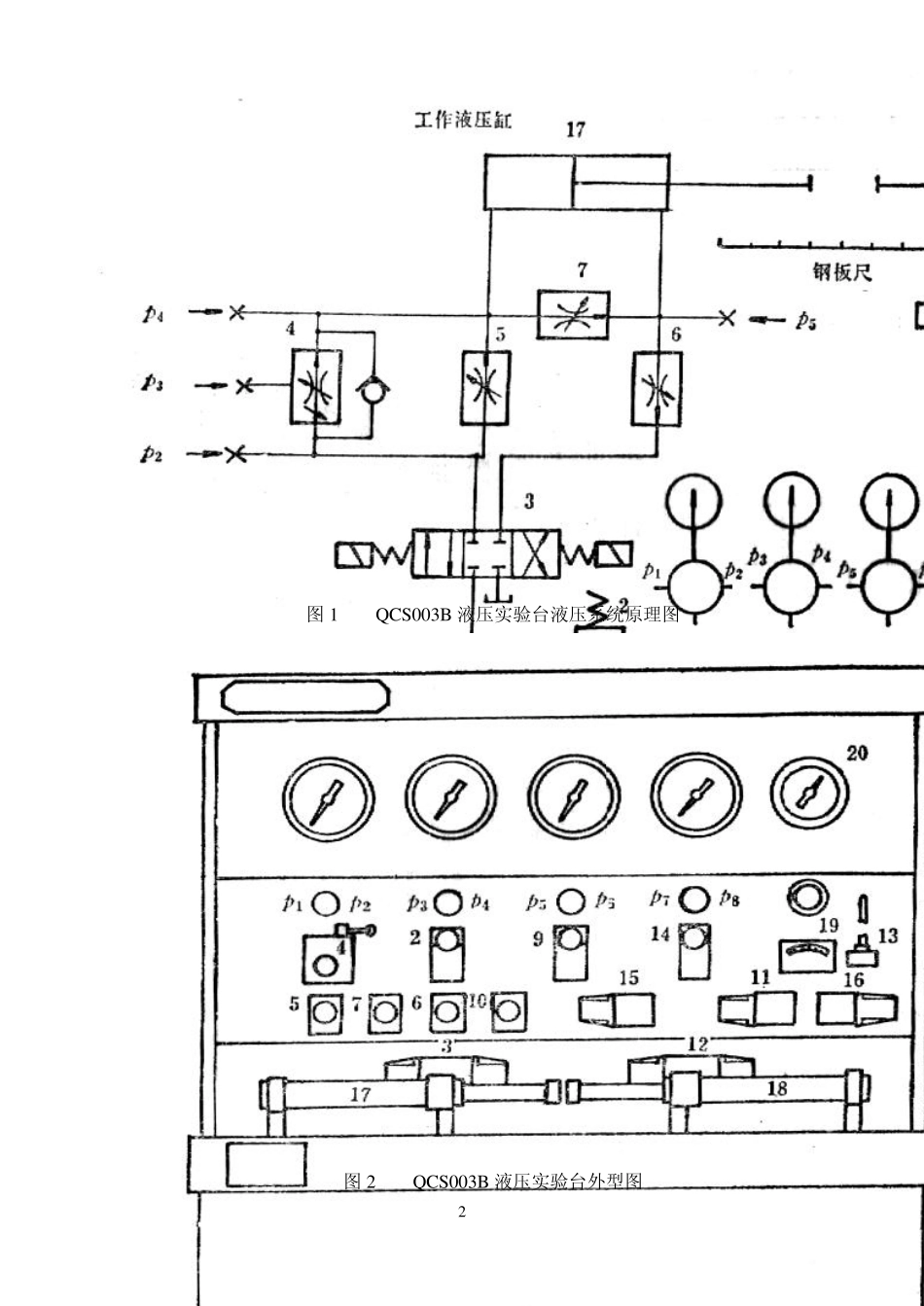

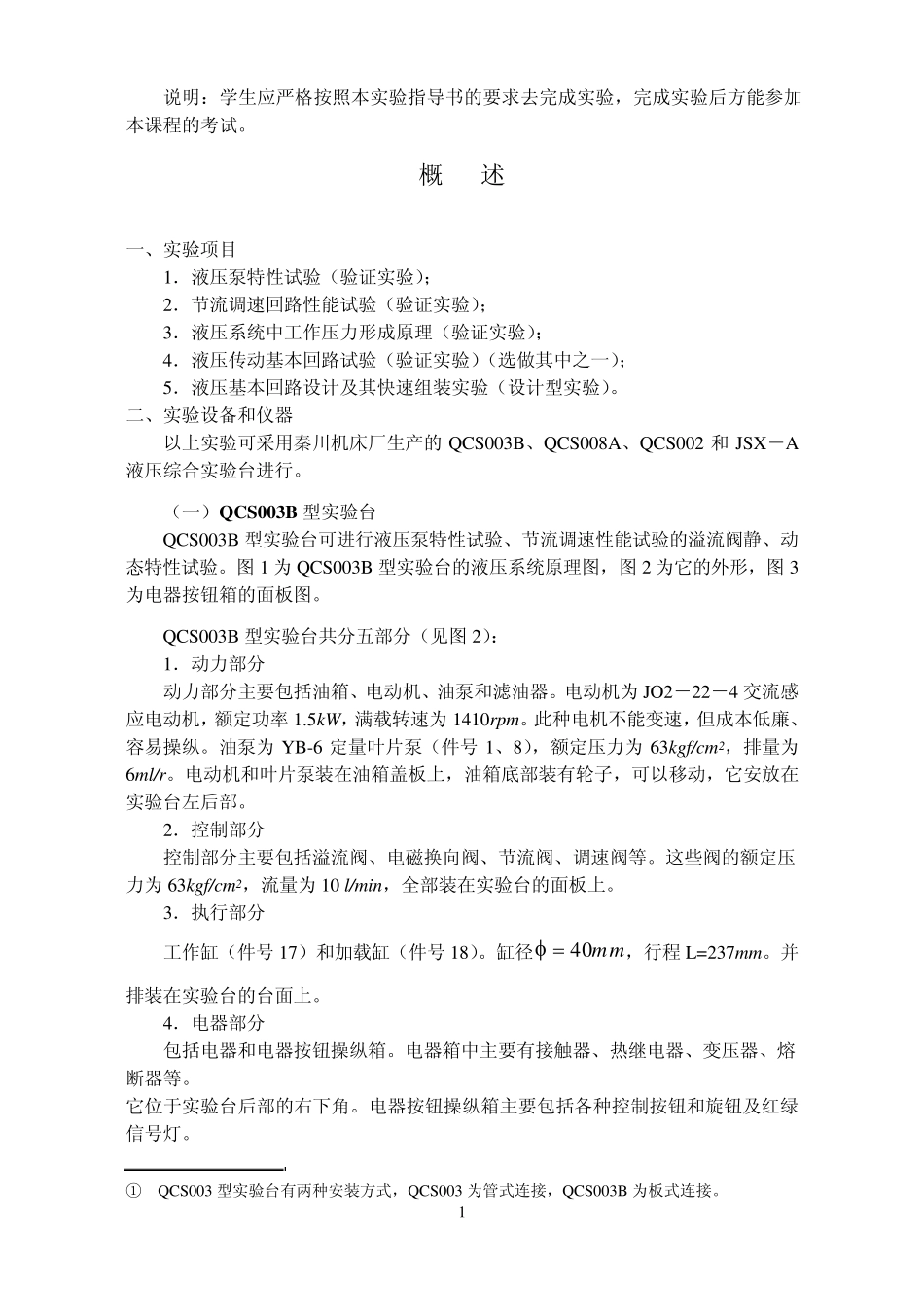

1 说明：学生应严格按照本实验指导书的要求去完成实验，完成实验后方能参加本课程的考试。 概 述 一、实验项目 1．液压泵特性试验（验证实验）； 2．节流调速回路性能试验（验证实验）； 3．液压系统中工作压力形成原理（验证实验）； 4．液压传动基本回路试验（验证实验）（选做其中之一）； 5．液压基本回路设计及其快速组装实验（设计型实验）。 二、实验设备和仪器 以上实验可采用秦川机床厂生产的 QCS003B、QCS008A、QCS002 和 JSX －A液压综合实验台进行。 （一）QCS003B 型实验台 QCS003B 型实验台可进行液压泵特性试验、节流调速性能试验的溢流阀静、动态特性试验。图 1 为 QCS003B 型实验台的液压系统原理图，图 2 为它的外形，图 3为电器按钮箱的面板图。 QCS003B 型实验台共分五部分（见图 2）： 1．动力部分 动力部分主要包括油箱、电动机、油泵和滤油器。电动机为 JO2－22－4 交流感应电动机，额定功率1.5kW，满载转速为 1410rpm。此种电机不能变速，但成本低廉、容易操纵。油泵为 Y B-6 定量叶片泵（件号1、8），额定压力为 63kgf/cm2，排量为6ml/r。电动机和叶片泵装在油箱盖板上，油箱底部装有轮子，可以移动，它安放在实验台左后部。 2．控制部分 控制部分主要包括溢流阀、电磁换向阀、节流阀、调速阀等。这些阀的额定压力为 63kgf/cm2，流量为 10 l/min，全部装在实验台的面板上。 3．执行部分 工作缸（件号17）和加载缸（件号18）。缸径 mm40，行程 L=237mm。并排装在实验台的台面上。 4．电器部分 包括电器和电器按钮操纵箱。电器箱中主要有接触器、热继电器、变压器、熔断器等。 它位于实验台后部的右下角。电器按钮操纵箱主要包括各种控制按钮和旋钮及红绿信号灯。 ① QCS003 型实验台有两种安装方式，QCS003 为管式连接，QCS003B 为板式连接。 2 图1 QCS003B 液压实验台液压系统原理图 图2 QCS003B 液压实验台外型图 3 它位于实验台的右侧。 5．测量部分 主要包括压力表、功率表、流量计、温度计，它们安装在实验台面板上。 该实验台功率表（件号19）的型号44Ll-5W，测量范围３kW，精度等级２.5。用它来测量电动机的输出功率（即液压泵的输入功率）。将功率表接入电网与电动机定子线圈之间，功率表所指示的数值即为电动机的输入功率。通过换算可求出电动机的输出功率。 该实验台采用ＬＣ－１５椭圆齿轮流量计（件号２０），它的进口直径为15mm，...
