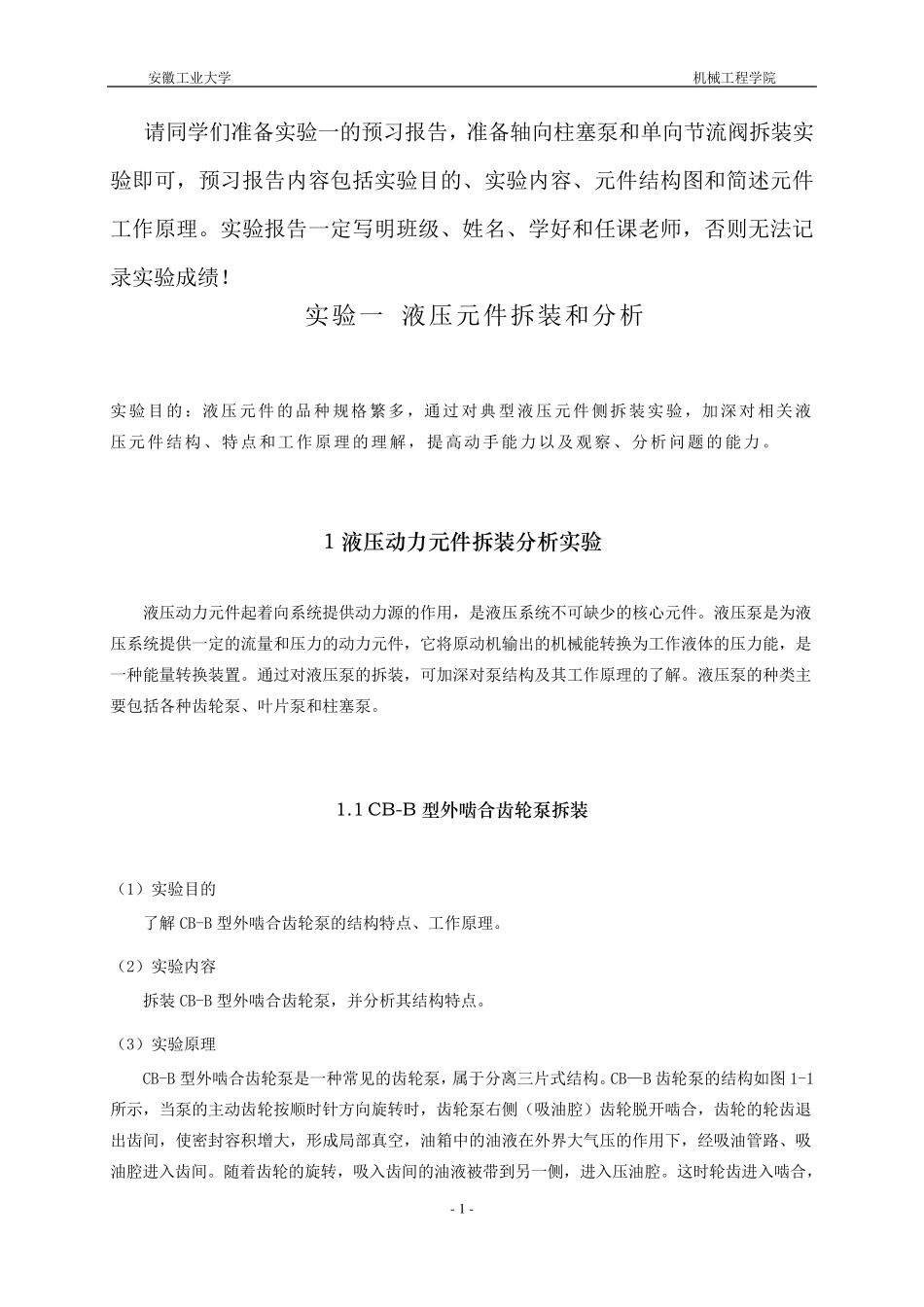

安徽工业大学 机械工程学院 - 1 - 请 同 学 们 准 备 实 验 一 的 预 习 报 告 ， 准 备 轴 向 柱 塞 泵 和 单 向 节 流 阀 拆 装 实验 即 可 ， 预 习 报 告 内 容 包 括 实 验 目 的 、 实 验 内 容 、 元 件 结 构 图 和 简 述 元 件工 作 原 理 。 实 验 报 告 一 定 写 明 班 级 、 姓 名 、 学 好 和 任 课 老 师 ， 否 则 无 法 记录 实 验 成 绩 ！ 实 验 一 液 压 元 件 拆 装 和 分 析 实 验 目 的 ： 液 压 元 件 的 品 种 规 格 繁 多 ， 通 过 对 典 型 液 压 元 件 侧 拆 装 实 验 ， 加 深 对 相 关 液压 元 件 结 构 、 特 点 和 工 作 原 理 的 理 解 ， 提 高 动 手 能 力 以 及 观 察 、 分 析 问 题 的 能 力 。 1 液 压 动 力 元 件 拆 装 分 析 实 验 液 压 动 力 元 件 起 着 向 系 统 提 供 动 力 源 的 作 用 ， 是 液 压 系 统 不 可 缺 少 的 核 心 元 件 。 液 压 泵 是 为 液压 系 统 提 供 一 定 的 流 量 和 压 力 的 动 力 元 件 ， 它 将 原 动 机 输 出 的 机 械 能 转 换 为 工 作 液 体 的 压 力 能 ， 是一 种 能 量 转 换 装 置。 通 过 对 液 压 泵 的 拆 装 ， 可 加 深 对 泵 结 构 及 其工 作 原 理 的 了解 。 液 压 泵 的 种 类主要包 括 各种 齿轮泵 、 叶片泵 和 柱 塞 泵 。 1.1 CB-B 型 外 啮 合 齿 轮 泵 拆 装 （1）实 验 目 的 了解 CB-B 型 外啮合齿轮泵 的 结 构 特 点 、 工 作 原 理 。 （2）实 验 内 容 拆 装 CB-B 型 外啮合齿轮泵 ， 并分 析 其结 构 特 点 。 （3）实 验 原 理 CB-B 型 外啮合齿轮泵 是 一 种 常见的 齿轮泵 ， 属于分 离三片式结 构 。 CB—B 齿轮泵 的 结 构 如图 1-1所示， 当泵 的 主动 齿轮按顺时针 方 向 旋 转 时， 齿轮泵 右 侧 （吸 油 腔 ）齿轮脱 开 啮合， 齿轮的 轮齿退出 齿间 ， 使 密 封 容 积 增 大 ， 形 成 局 部 真 空 ， 油 箱 中 的 油 液 在 外界 大 气 压 ...
