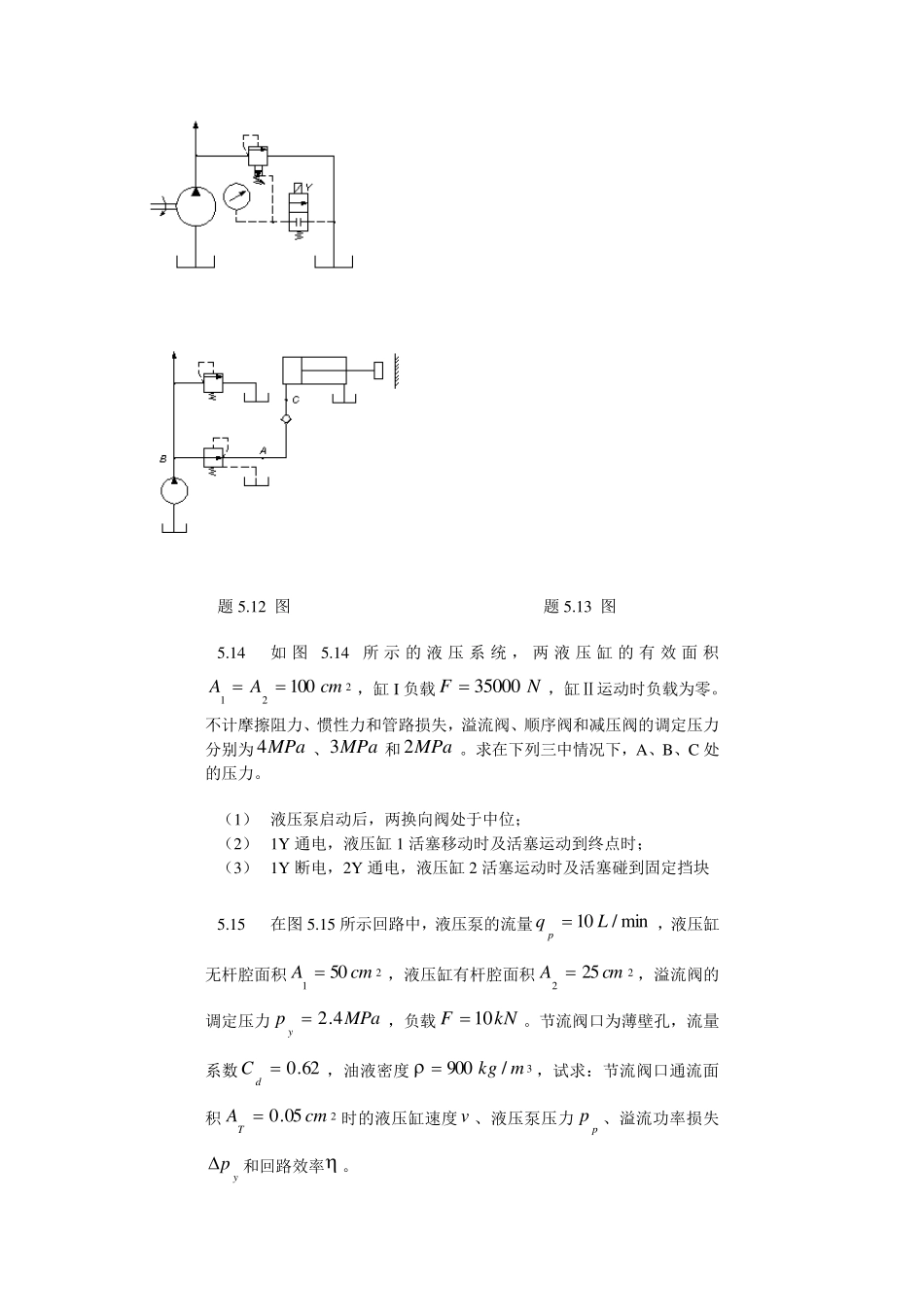

第一章 液压基本回路与控制阀 5.1 电液动换向阀的先导阀，为何选用Y 型中位机能？改用其他型中位机能是否可以？为什么？ 5.2 二位四通电磁阀能否作二位二通阀使用？具体接法如何？ 5.3 什么是换向阀的常态位？ 5.4 图5.4所示液压缸，2130 cmA ，2212 cmA ，NF31030 ，液控单向阀用作闭锁以防止液压缸下滑，阀内控制活塞面积kA 是阀芯承压面积A 的三倍，若摩擦力、弹簧力均忽略不计，试计算需要多大的控制压力才能开启液控单向阀？开启前液压缸中最高压力为多少？ 5.5 两腔面积相差很大的单杆活塞缸用二位四通换向阀换向。有杆腔进油时，无杆回油流量很大，为避免使用大通经二位四通换向阀，可用一个液控单向阀分流，请画出回路图。 5.6 试说明图6. 18 所示回路中液压缸往复运动的工作原理。为什么无论是进还是退，只要负载 G 一过中线，液压缸就会发生断续停顿的现象？为什么换向阀一到中位，液压缸便左右推不动？ 题5.4 图 题5.6 图 5.7 若先导式溢流阀主阀芯上阻尼孔被污物堵塞，溢流阀会出现什么样的故障？如果溢流阀先导阀锥阀座上的进油小孔堵塞，又会出现什么故障。 5.8 若把先导式溢流阀的远控制口当成泄漏口接油箱，这时液压系统会产生什么问题？ 5.9 两个不同调整压力的减压阀串联后的出口压力决定于哪一个减压阀的调整压力？为什么？如两个不同调整压力的减压阀并联时，出口压力又决定于哪一个减压阀？为什么？ 5.10 顺序阀和溢流阀是否可以互换使用？ 5.11 试比较溢流阀、减压阀、顺序阀（内控外泄式）三者之间的异同点。 5.12 如图5.12 所示溢流阀的调定压力为MPa4，若阀芯阻尼小孔造成的损失不计，试判断下列情况下压力表读数各为多少？ （1） Y 断电，负载为无限大时； （2） Y 断电，负载压力为MPa2时； （3） Y 通电，负载压力为MPa2时。 5.13 如图5.13 所示的回路中，溢流阀的调整压力为MPa0.5，减压阀的调整压力为MPa5.2，试分析下列情况，并说明减压阀阀口处于什么状态？ （1） 当泵压力等于溢流阀调整压力时，夹紧缸使工件夹紧后，A、C点的压力各为多少？ （2） 当泵压力由于工作缸快进压力降到MPa5.1时（工作原先处于夹紧状态）A、C 点的压力各为多少？ （3） 夹紧缸在夹紧工件前作空载运动时，A、B、C 三点的压力各为多少？ 题5.12 图 题5.13 图 5.14 如图5.14所示的液压系统，两液压缸的有效面积221100 cmAA，缸I 负载NF35000，缸Ⅱ...
