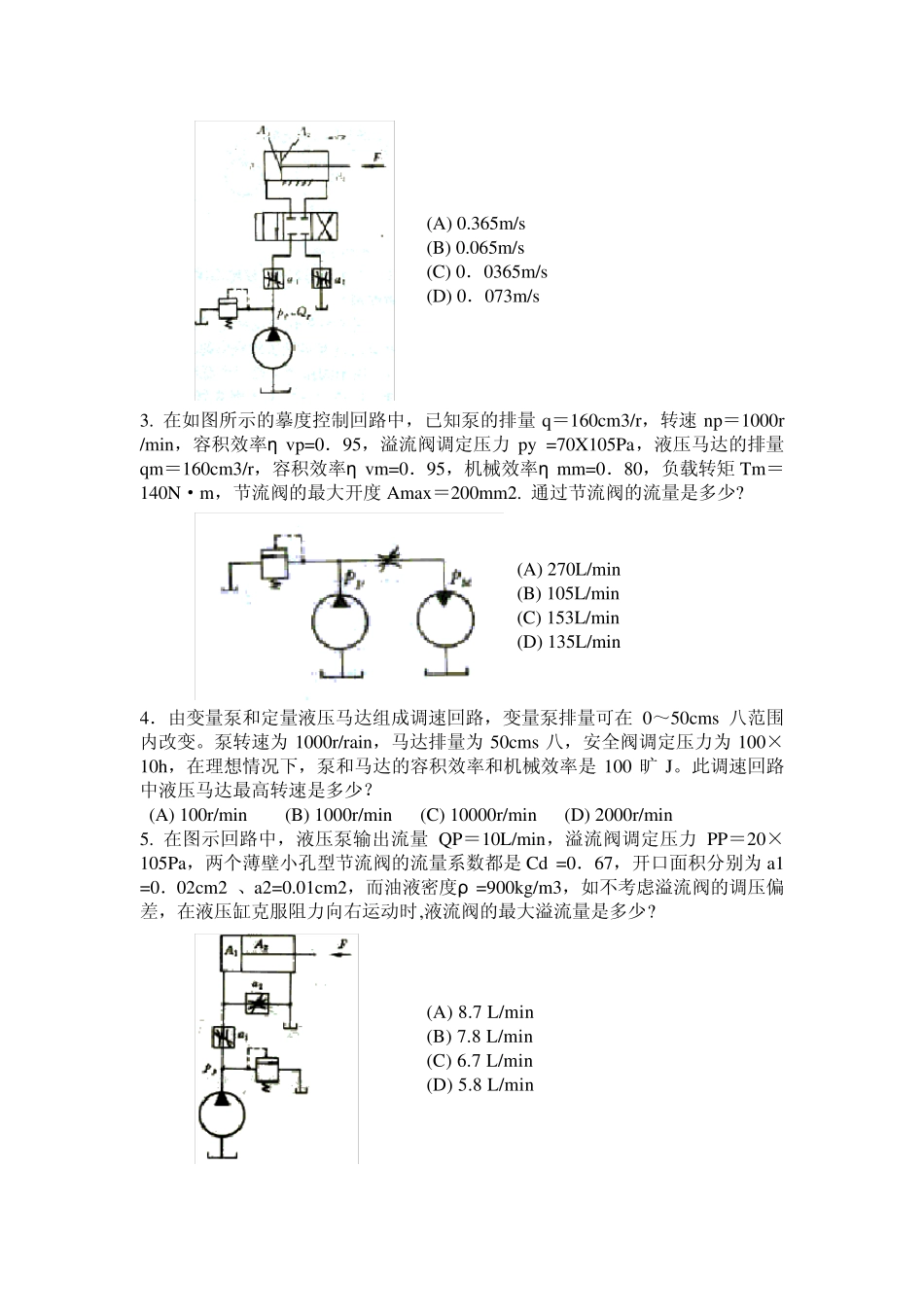

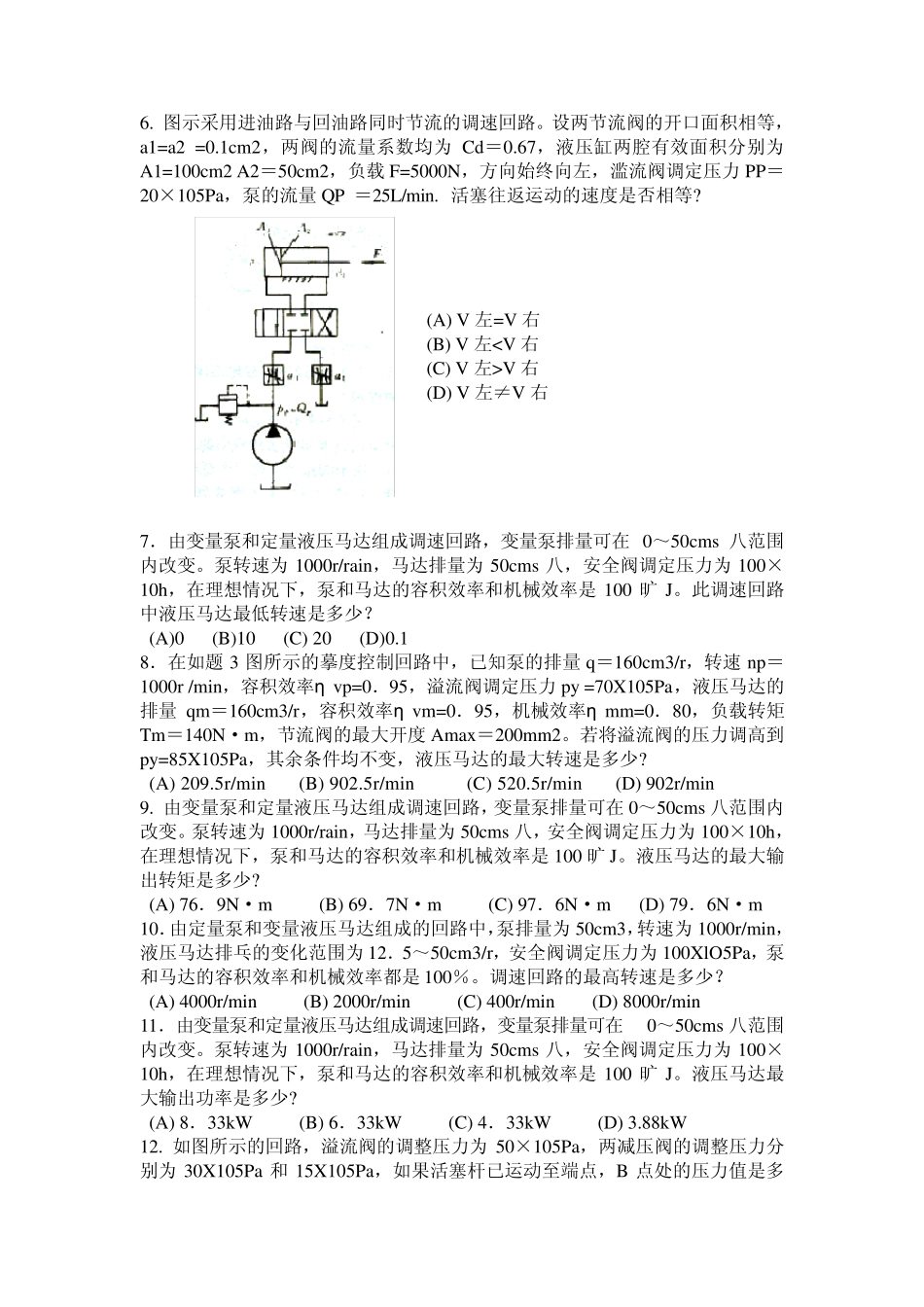

一、填空题 1、速度换接回路的功用是使( )在一个( )中，从一种运动速度变换到另一种运动速度。 2、锁紧回路的功用是在执行元件不工作时，切断其 ( )( )油路，准确地使它停留在( )原定位置上。 3、浮动回路是把执行元件的进、回油路连通或同时接通油箱，借助于自重或负载的惯性力，使其处于无约束的 ( ) 4、时间控制顺序动作回路是( )使多个缸按时间完成先后动作的回路。 5、节流调速回路它用定量泵供油，用节流阀(或调速阀)改变进入执行元件的流量使之变速。根据流量阀在回路中的位置不同，分为( )、( )、( )三种回路。 6、速度控制回路包括( )、( )、( )三种回路。 7、所谓基本回路，就是由有关的( )组成，用来完成特定功能的典型油路。 8、增压回路用提高系统中( )中的压力。它能使局部压力远远高于油源的压力。 9、卸荷回路的功用是，在液压泵的驱动电机不频繁起闭，且使液压泵在接近零压的情况下运转，以减少( )和( )，延长泵和电机的使用寿命。 二、单项选择题 1. 在图示回路中，液压泵输出流量 QP＝10L/min，溢流阀调定压力 PP＝20× 105Pa，两个薄壁小孔型节流阀的流量系数都是 Cd =0．67，开口面积分别为 a1 =0．02cm2 、a2=0.01cm2，而油液密度ρ =900kg/m3，如不考虑溢流阀的调压偏差，试问在液压缸克服阻力向右运动时. 液压缸大腔的最高压力能达到多少? (A) 20×105pa (B) 10×105pa (C) 2×105pa (D) 40×105pa 2. 图示采用进油路与回油路同时节流的调速回路。设两节流阀的开口面积相等，a1=a2 =0.1cm2，两阀的流量系数均为 Cd＝0.67，液压缸两腔有效面积分别为A1=100cm2 A2＝50cm2，负载 F=5000N，方向始终向左，滥流阀调定压力 PP＝20×105Pa，泵的流量 QP ＝25L/min. 活塞往返运动的速度是多少? (A) 0.365m/s (B) 0.065m/s (C) 0．0365m/s (D) 0．073m/s 3. 在如图所示的摹度控制回路中，已知泵的排量q＝160cm3/r，转速np＝1000r /min，容积效率η vp=0．95，溢流阀调定压力py =70X105Pa，液压马达的排量qm＝160cm3/r，容积效率η vm=0．95，机械效率η mm=0．80，负载转矩Tm＝140N·m，节流阀的最大开度Amax＝200mm2. 通过节流阀的流量是多少? (A) 270L/min (B) 105L/min (C) 153L/min (D) 135L/min 4．由变量泵和定量液压马达组成调速回路，变量泵排量可在0～50cms 八范围内改变。泵转速为 1000r/rain，马达排量为 50cms 八，安全阀调...
