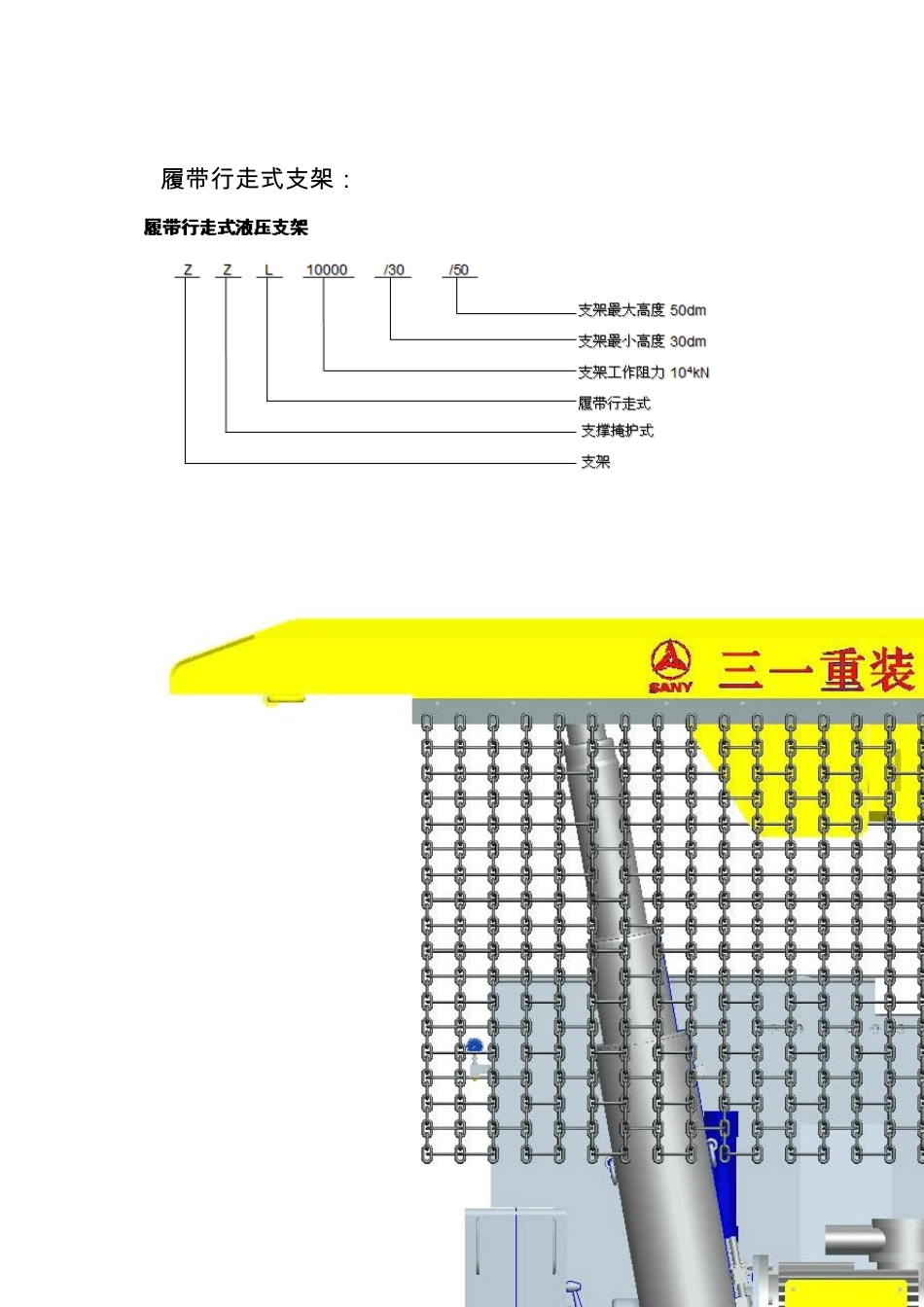

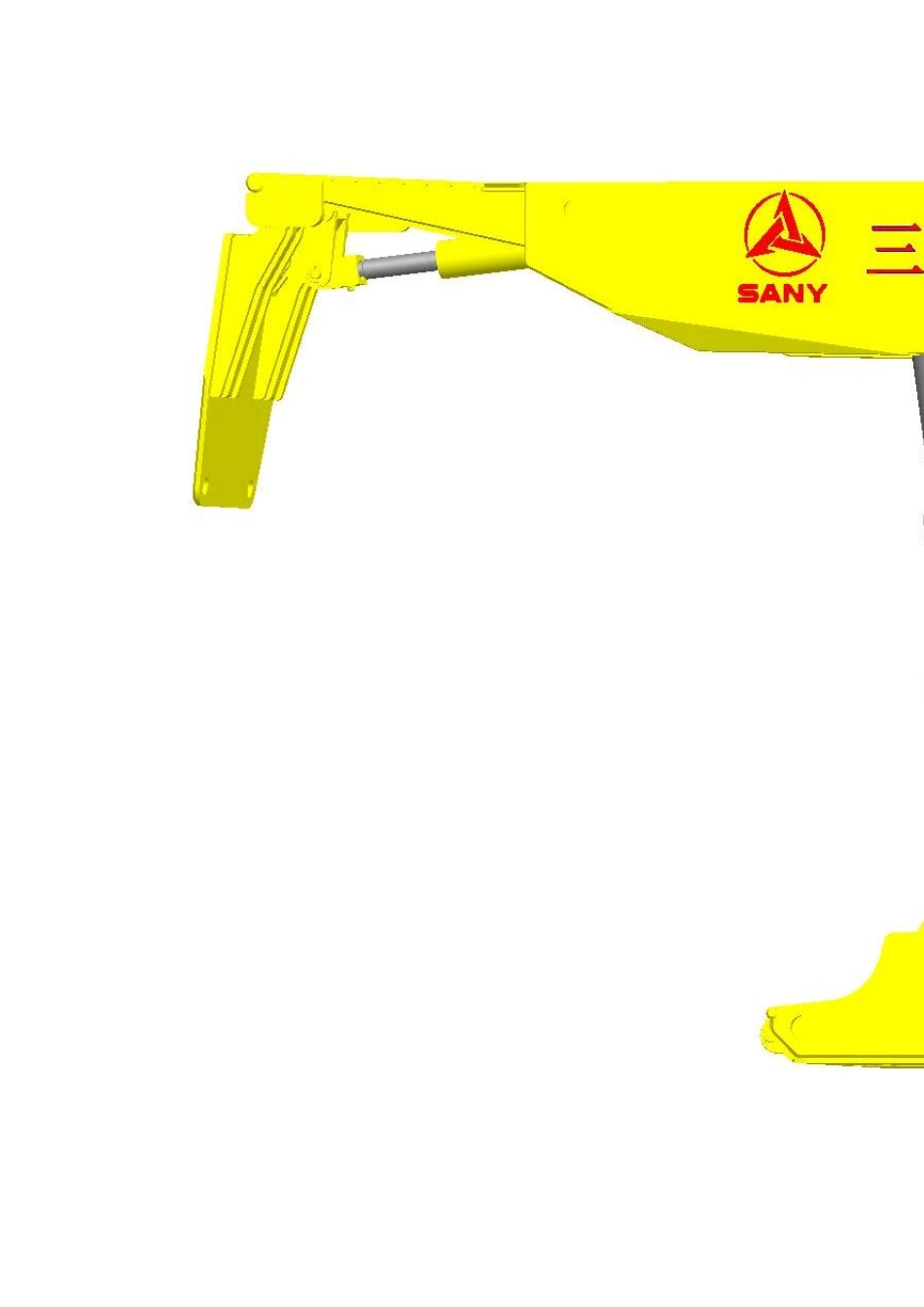

液 压 支 架 工 作 原 理 说 明 一 、 液 压 支 架 的基本形式: 1. 支 撑式液 压 支 架 ： 顶梁较长一 般超过 4M左右，立柱垂直于底座，有较强的支 撑力。 2. 掩护式液 压 支 架 ： 顶梁较短一 般超过 3.5M左右，带有掩护梁，分隔采空区和作 业空间，立柱倾斜分布，作 业空间和通风断面较大。 3. 支 撑掩护式液 压 支 架 ： 有上述两种支 架 的优点，采用四连杆机构，能更好的承受顶板水平分力和扭转分力，有较强的支 撑和切顶作 用，但价格较贵。 二、液 压 支 架 的型号及规格： 1.掩护式支 架 ： 2． 放 顶 煤 支架： 3.履带行走式支架： 4.过 渡 支 架 ： 三 、液压支 架 的结构： 顶梁、掩护梁、前连杆、后连杆、底座、推杆、单侧护装置、立柱、各种千斤顶、液压系统、支 架 设置销轴等连接机构。 1-护 帮 装 置 ； 2-顶 梁 ； 3-推 杆 ； 4-底 座 ； 5-立 柱 ； 6-操 纵 装 置 ； 7-顶 梁 活 动 侧 护 板 ； 8-推 移 千 斤 顶 ； 9-掩 护 梁 活 动 侧 护 板 ； 10-平 衡 千 斤 顶 ； 11-掩 护 梁 ； 12-前 连 杆 ； 13-后 连 杆 1.侧 护 板 的 作 用 ： 侧 护 板 的 作 用 ： 消 除 相 邻 支 架 的 架 间 间 隙 ， 防 止 冒 落 矸 石 进 入 支 护 空 间 ； 作为 支 架 移 架 过 程 中 的 导 向 板 ； 防 止 支 架 落 后 倾 倒 ； 调 整 支 架 的 间 距 2.顶 梁 ： 顶 梁 是 用 于 支 护 、控制、管理工作 面上方的 顶 板 ， 顶 板 的 压力通过 顶 梁 传递到两根立 柱 上。为 了更好地支 护 煤壁上方刚暴露出的 顶 板 ， 顶 梁 前 端上翘， 顶 梁为 双侧 活 动 侧 护 板 。 3.伸 缩 梁 伸 缩 梁 是 由 钢 板 拼 焊 成 的 整 体 结 构 ， 它 的 主 要 作 用 是 超 前 支 护 。 当 采 煤 机 采过 后 ， 没 有 移 架 前 伸 缩 梁 伸 出 ， 护 住 顶 板 ， 可 实 现 及 时 支 护 ； 当 煤 壁 出 现 片 帮 时 ，伸 缩 梁 可 伸 入 煤 壁 线 以 内 ， 及 时 维 护 顶 板 ， 避 免 引 发 冒 顶 。 3.掩 护 梁 ： 顶 板 来 压 后 ， 经 顶 梁 和 掩 护 梁 连 ...
