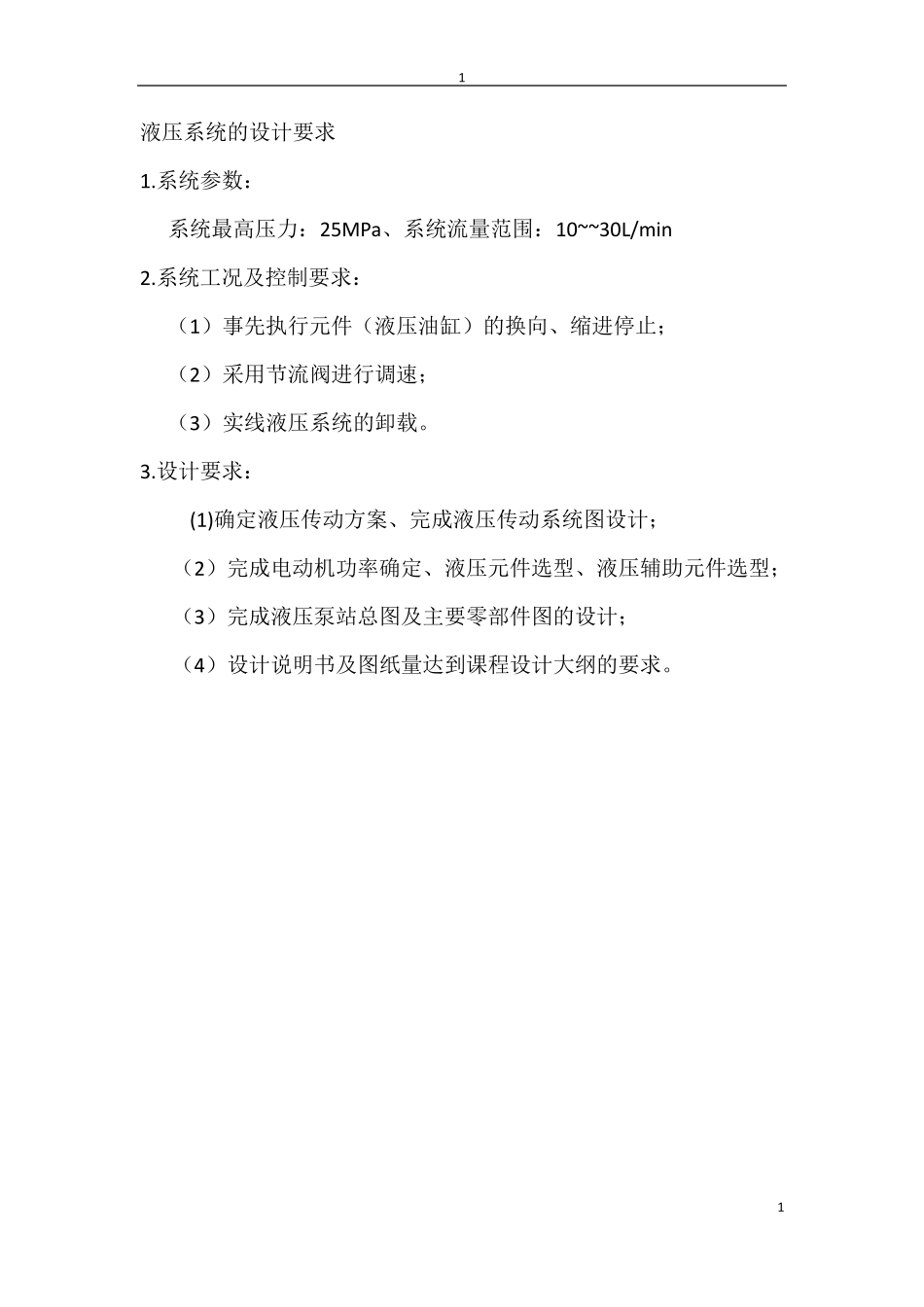

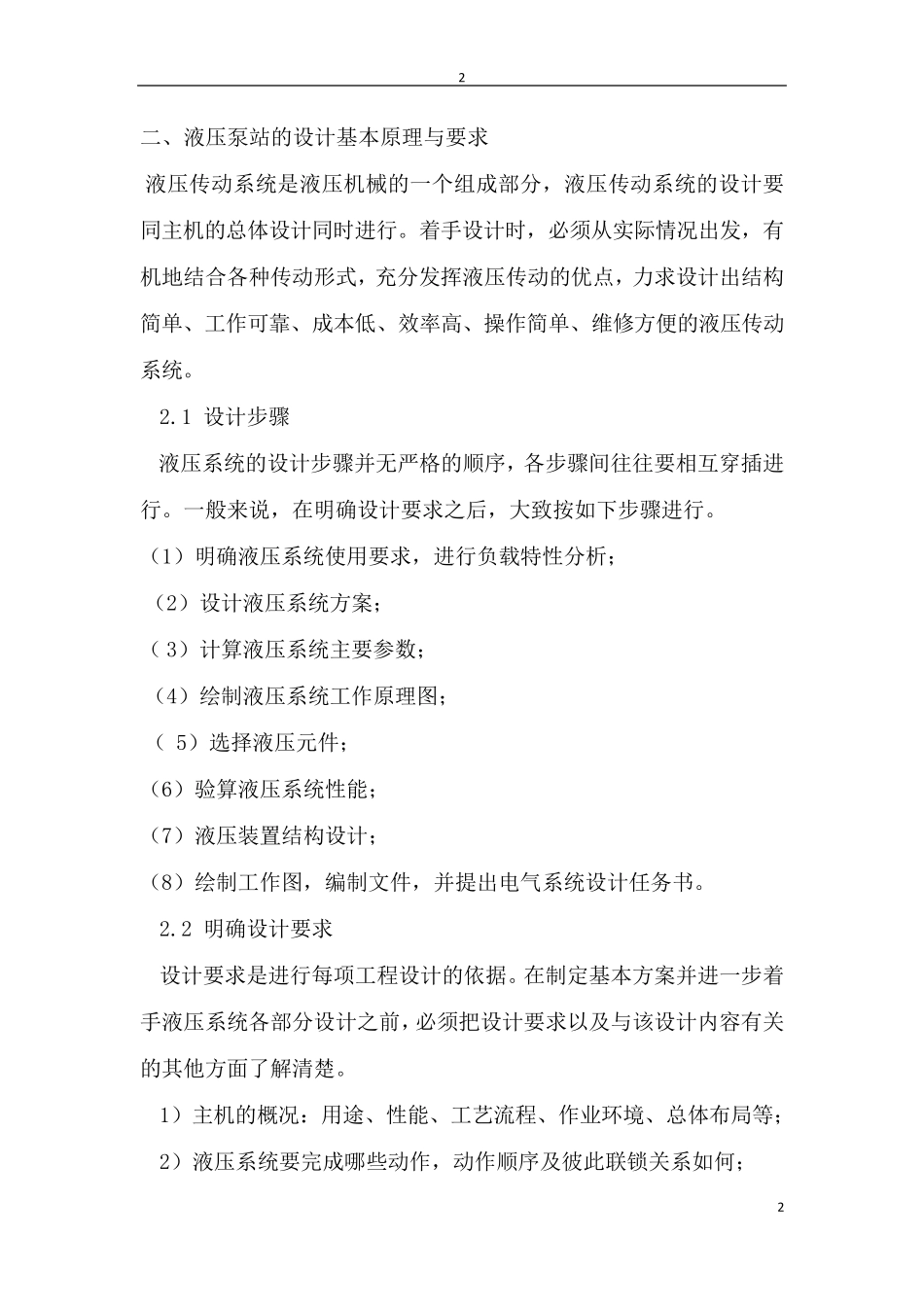

1 1 液压系统的设计要求 1.系统参数： 系统最高压力：25MPa、系统流量范围：10~~30L/min 2.系统工况及控制要求： （1）事先执行元件（液压油缸）的换向、缩进停止； （2）采用节流阀进行调速； （3）实线液压系统的卸载。 3.设计要求： (1)确定液压传动方案、完成液压传动系统图设计； （2）完成电动机功率确定、液压元件选型、液压辅助元件选型； （3）完成液压泵站总图及主要零部件图的设计； （4）设计说明书及图纸量达到课程设计大纲的要求。 2 2 二、液压泵站的设计基本原理与要求 液压传动系统是液压机械的一个组成部分，液压传动系统的设计要同主机的总体设计同时进行。着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。 2.1 设计步骤 液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。一般来说，在明确设计要求之后，大致按如下步骤进行。 （1）明确液压系统使用要求，进行负载特性分析； （2）设计液压系统方案； （ 3）计算液压系统主要参数； （4）绘制液压系统工作原理图； （ 5）选择液压元件； （6）验算液压系统性能； （7）液压装置结构设计； （8）绘制工作图，编制文件，并提出电气系统设计任务书。 2.2 明确设计要求 设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。 1）主机的概况： 用途 、性能、工艺 流 程、作业 环 境 、总体布 局 等 ； 2）液压系统要完 成哪 些 动作，动作顺序及彼 此 联 锁 关系如何 ； 3 3 3）液压驱动机构的运动形式，运动速度； 4）各动作机构的载荷大小及其性质； 5）对调速范围、运动平稳性、转换精度等性能方面的要求； 6）自动化程序、操作控制方式的要求； 7）对防尘、防爆、防寒、噪声、安全可靠性的要求； 8）对效率、成本等方面的要求。 三、制定基本方案和绘制液压系统图 3.1 制定基本方案 （1）制定调速方案 液压执行元件确定之后，其运动方向和运动速度的控制是拟定液压回路的核心问题。 方向控制用换向阀或逻辑控制单元来实现。对于一般中小流量的液压系统，大多通过换向阀的有机组合实现所要求的动作。对高压大流量的液压系统，现多采用插装阀与先导控制阀的逻辑组合来实现。 ...
