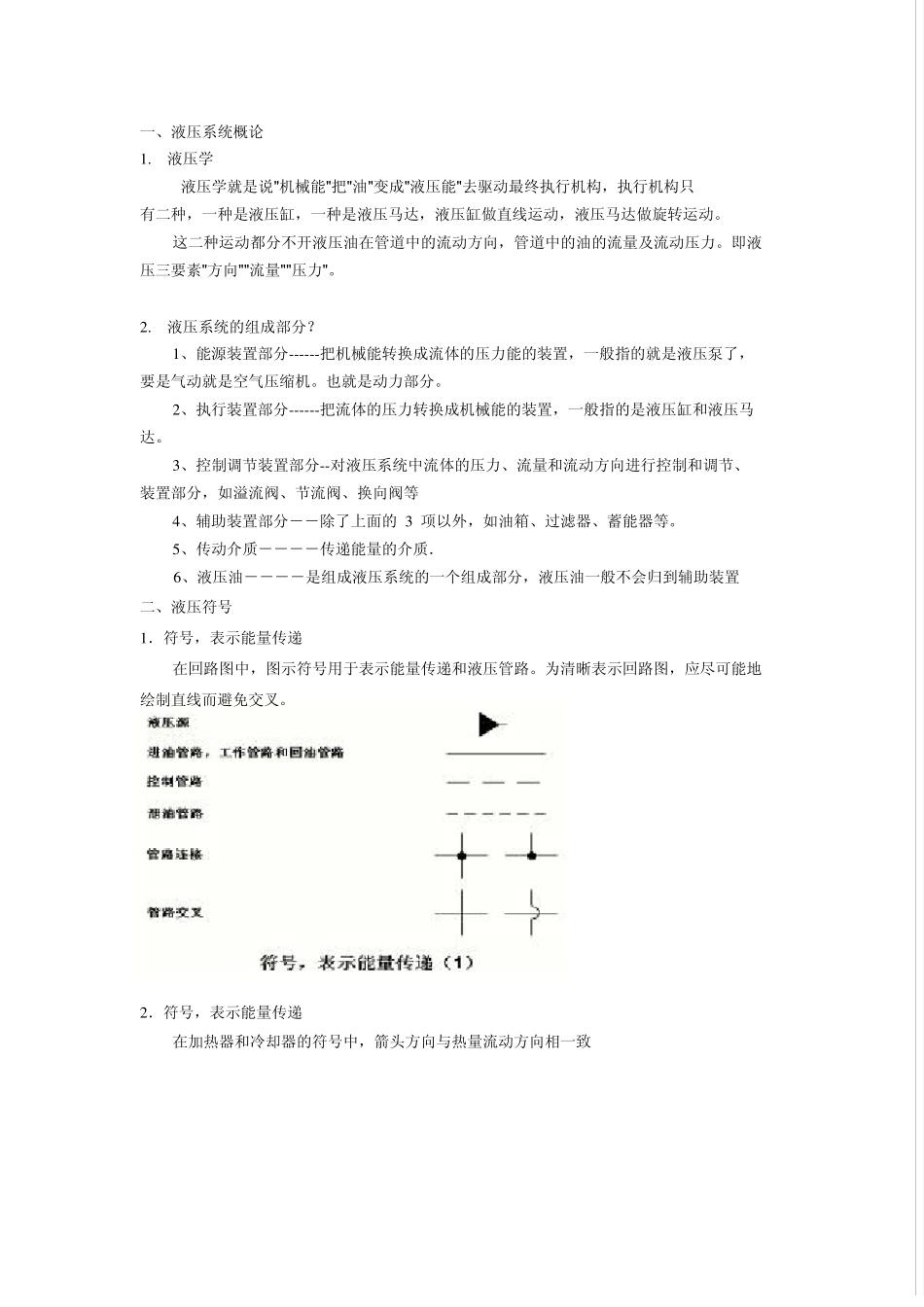

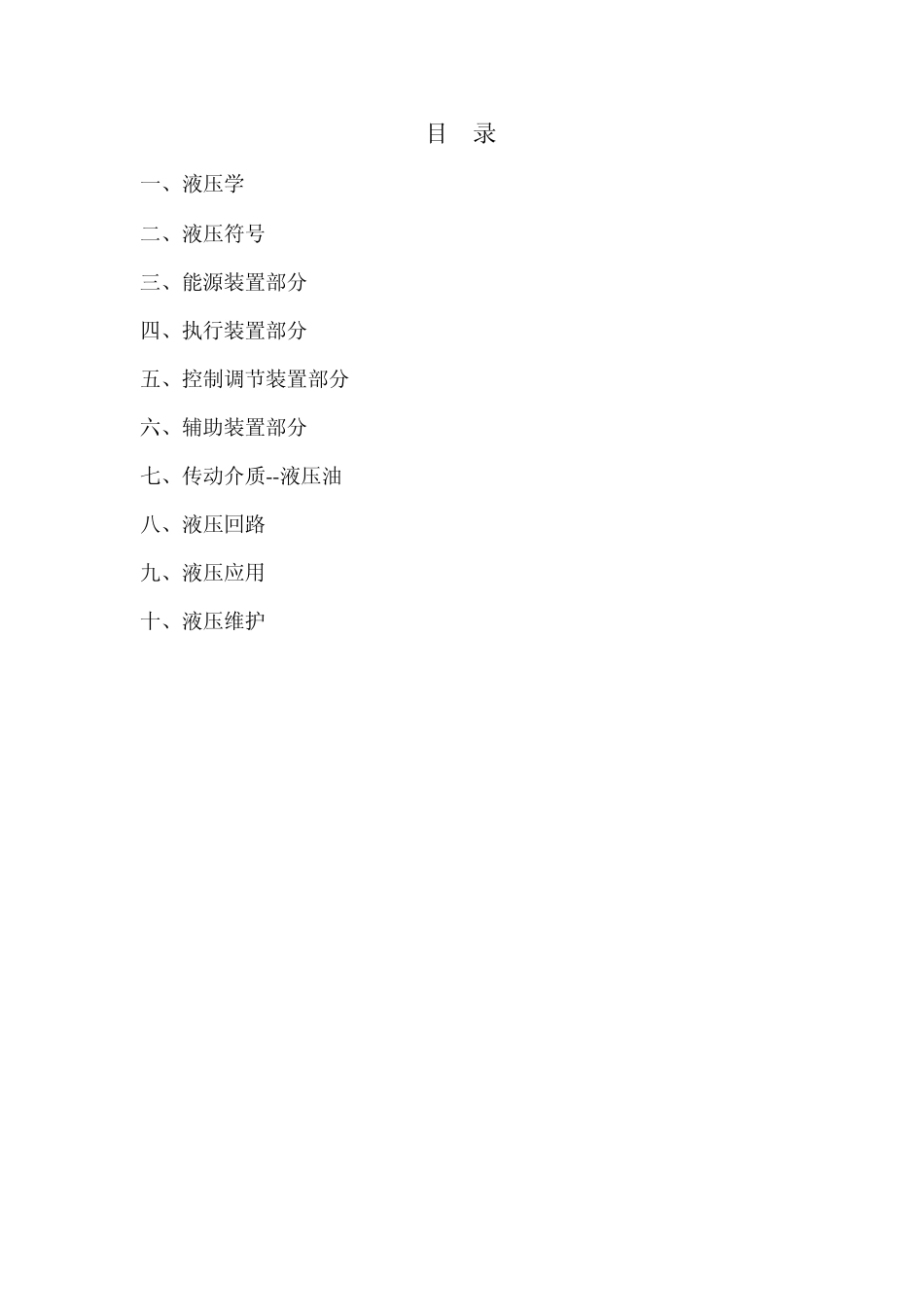

目 录 一、液压学 二、液压符号 三、能源装置部分 四、执行装置部分 五、控制调节装置部分 六、辅助装置部分 七、传动介质--液压油 八、液压回路 九、液压应用 十、液压维护 一、液压系统概论 1 . 液压学 液压学就是说"机械能"把"油"变成"液压能"去驱动最终执行机构，执行机构只 有二种，一种是液压缸，一种是液压马达，液压缸做直线运动，液压马达做旋转运动。 这二种运动都分不开液压油在管道中的流动方向，管道中的油的流量及流动压力。即液 压三要素"方向""流量""压力"。 2 . 液压系统的组成部分？ 1 、能源装置部分------把机械能转换成流体的压力能的装置，一般指的就是液压泵了， 要是气动就是空气压缩机。也就是动力部分。 2 、执行装置部分------把流体的压力转换成机械能的装置，一般指的是液压缸和液压马 达。 3 、控制调节装置部分--对液压系统中流体的压力、流量和流动方向进行控制和调节、 装置部分，如溢流阀、节流阀、换向阀等 4 、辅助装置部分－－除了上面的 3 项以外，如油箱、过滤器、蓄能器等。 5 、传动介质－－－－传递能量的介质． 6 、液压油－－－－是组成液压系统的一个组成部分，液压油一般不会归到辅助装置 二、液压符号 1 ．符号，表示能量传递 在回路图中，图示符号用于表示能量传递和液压管路。为清晰表示回路图，应尽可能地 绘制直线而避免交叉。 2 ．符号，表示能量传递 在加热器和冷却器的符号中，箭头方向与热量流动方向相一致 3 ．符号，表示能量转换 液压泵由带驱动轴符号的圆表示，其中三角符号表示工作油液的流动方向。因工作介质 为有压液体，所以，三角符号为实心。在气动技术中，工作介质为气体，三角符号为空心。 4 ．符号，表示液压马达 液压马达与液压泵的符号不同，其区别在于表示工作油液流动方向的箭头相反。 5 ．符号，表示单作用液压缸 单作用液压缸仅具有一个油口，工作油液只能进入无杆腔。对于单作用液压缸，其回缩 或由外力（图示无前端盖符号）或由复位弹簧（图示第二个符号）来实现。 6．符号，表示双作用液压缸 双作用液压缸具有两个油口，工作油液既可进入无杆腔，也可进入有杆腔。差动缸与双 作用液压缸的符号不同，其区别在于差动缸活塞杆末端带两条直线。差动缸面积比通常为 2:1，对于双端活塞杆的液压缸，其面积比为 1:1（同步液压缸）。 7．符号，表示换向阀（1） 换向阀符号由油口数和工作位置数表示，通常，...
