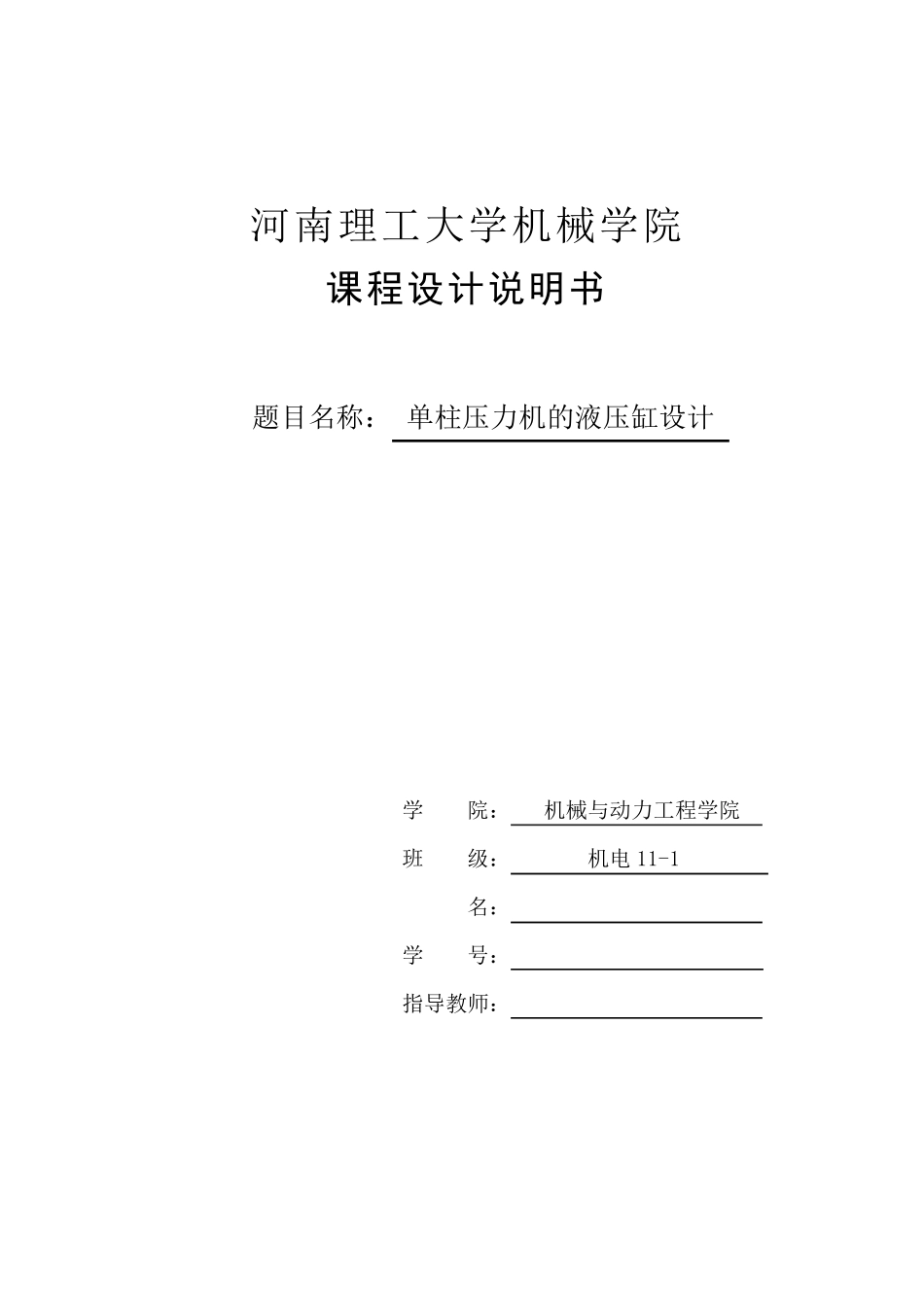

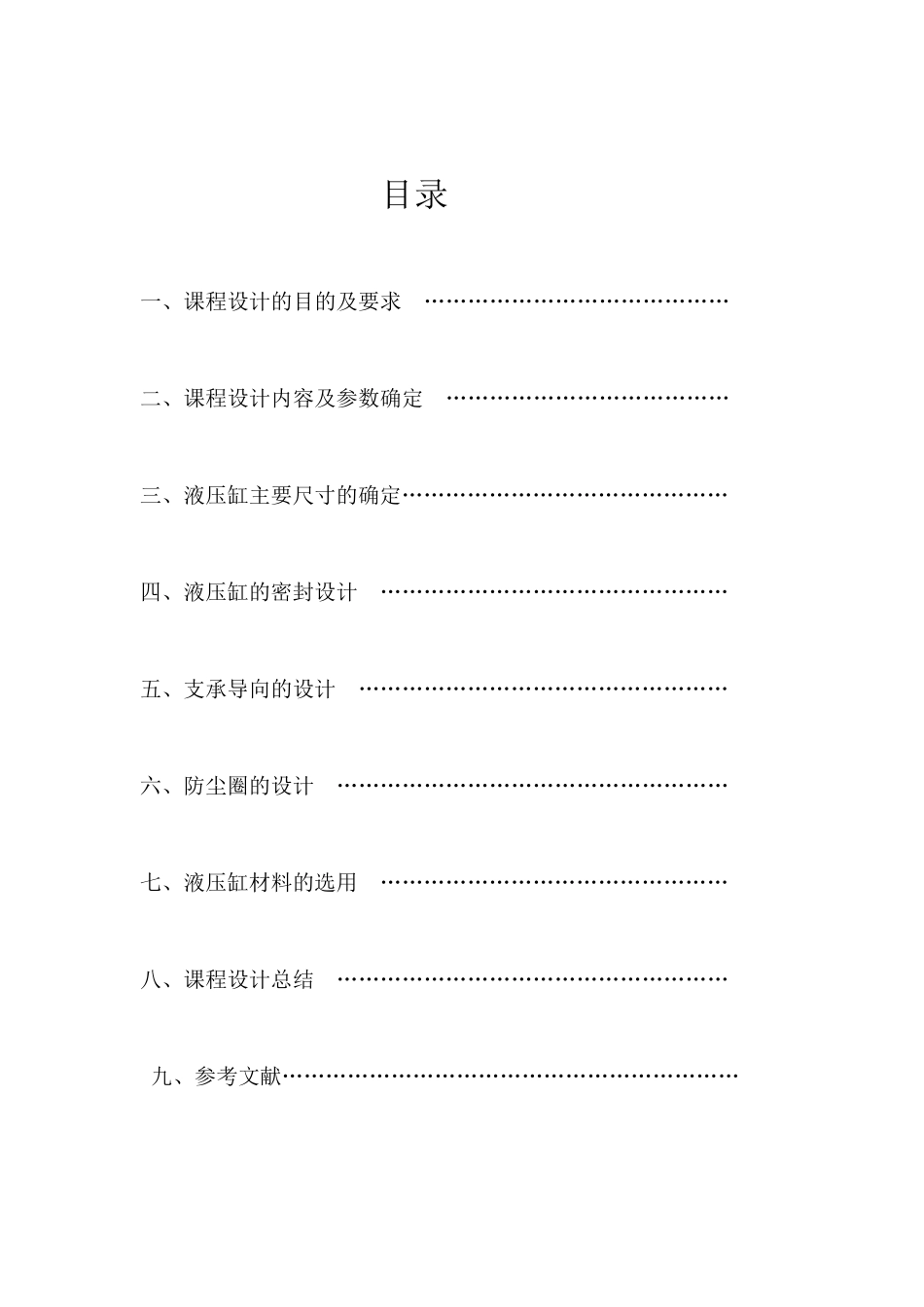

河南理工大学机械学院 课程设计说明书 题目名称： 单柱压力机的液压缸设计 学 院： 机械与动力工程学院 班 级： 机电 11-1 * 名： ** 学 号： ************ 指导教师： *** 目录 一、课程设计的目的及要求 …………………………………… 二、课程设计内容及参数确定 ………………………………… 三、液压缸主要尺寸的确定……………………………………… 四、液压缸的密封设计 ………………………………………… 五、支承导向的设计 …………………………………………… 六、防尘圈的设计 ……………………………………………… 七、液压缸材料的选用 ………………………………………… 八、课程设计总结 ……………………………………………… 九、参考文献……………………………………………………… 1 说明书 一、 课程设计的目的 油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。因此，广泛应用于工业生产各部门，如：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人，火箭的发射装置等。它们所用的都是直线往复运动油缸，即推力油缸。所以，研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。 设计要求 1、每个参 加 课程设计的学 生，都必 须 独 立 按 期 完 成 设计任 务 书所规 定的设计任 务 。 2、设计说明书和设计计算 书要层 次 清 楚 ，文 字 通 顺 ，书写 工整 ，简明扼 要，论 据 充 分。计算 公 式 不 必 进行推导 ，但 应注 明公 式中各符 号 的意义，代 入 数 据 得出 结果 即可。 3、说明书要有插 图 ，且 插 图 要清 晰 、工整 ，并 选 取 适 当 此例 。说明书的最 后 要附 上 草 图 。 4、绘 制工作图 应遵 守 机械制图 的有关 规 定，符 合 国 家 标 准 。 2 5、绘制液压缸总图； 6、一份设计说明书 二、课程设计内容及所给参数 1、设计参数 主要技术参数： 压力机额定输出力：20 吨； 液压缸安装方式：竖直布置，法兰固...
