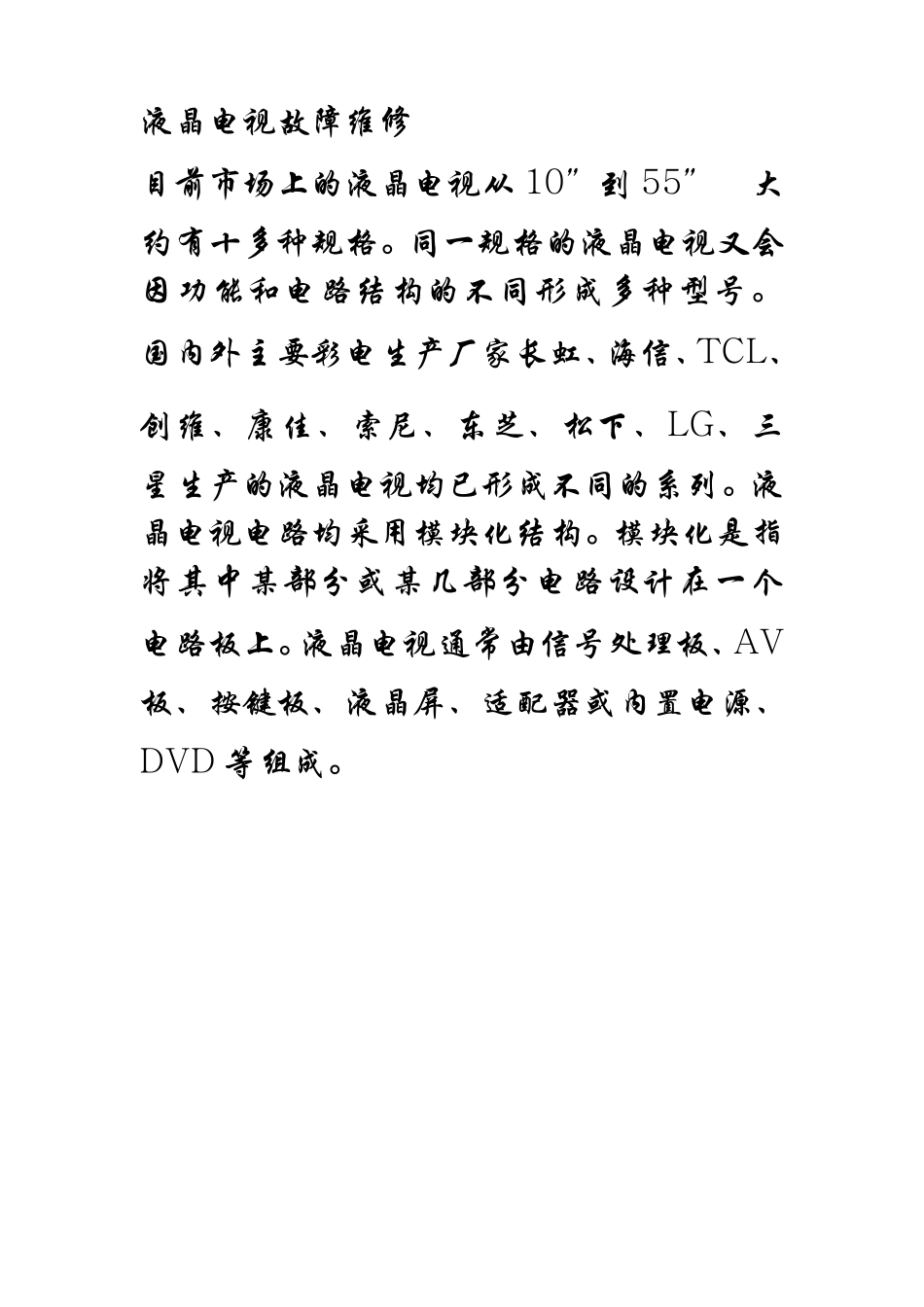

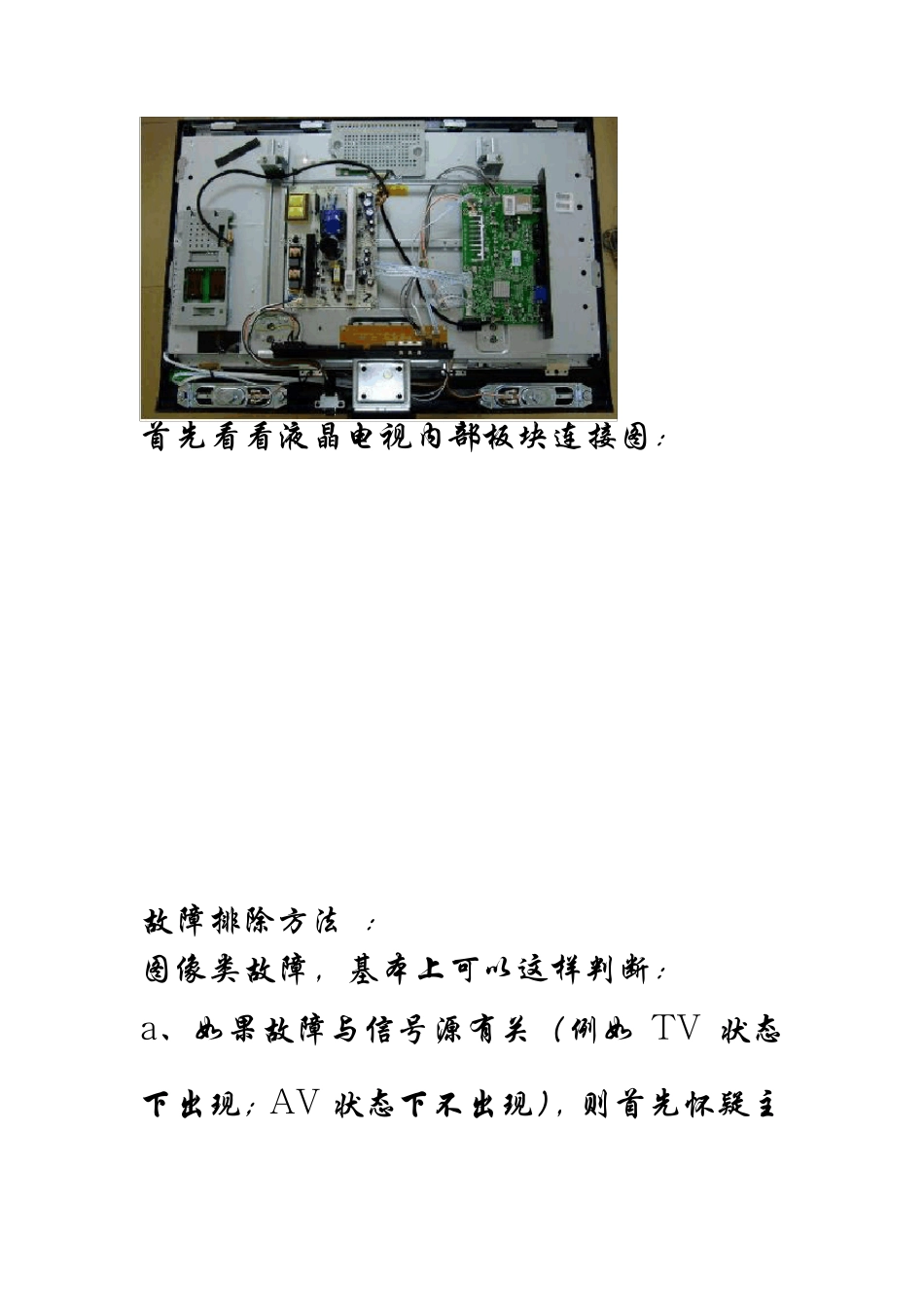

液晶电视故障维修 目前市场上的液晶电视从 10″到 55″大约有十多种规格。同一规格的液晶电视又会因功能和电路结构的不同形成多种型号。 国内外主要彩电生产厂家长虹、海信、TCL、创维、康佳、索尼、东芝、松下、LG、三星生产的液晶电视均已形成不同的系列。液晶电视电路均采用模块化结构。模块化是指将其中某部分或某几部分电路设计在一个电路板上。液晶电视通常由信号处理板、AV板、按键板、液晶屏、适配器或内置电源、DVD 等组成。 首先看看液晶电视内部板块连接图： 故障排除方法 ： 图像类故障，基本上可以这样判断： a、如果故障与信号源有关（例如 TV 状态下出现；AV 状态下不出现），则首先怀疑主芯片以前的部分； b、如果对所有图像及 OSD 屏显都异常，则怀疑 LVDS 信号以后部分（包括 LVDS 线路和 TCON 部分）； c、特别的，如果屏幕出现竖线、竖带、或左右半屏异常，基本上是 TCON 部分的RSDS线附近的问题。 黑屏或白屏问题： a、首先也需要判断故障在开关电源、信号处理部分还是 TCON 部分。 b、有条件的可以通过测量连接信号处理部分和 TCON 部分之间的 LVDS 信号，来判断故障范围，如果正常，则怀疑后端的TCON部分；如果不正常，则检查前面的信号处理部分。对于 TCON 部分检查，主要检查：关键点电压、RSDS 线连接性。 故障具体分析： 整机无电，显示黑屏 液晶电视电源板输出一般为待机 5V,数字板12V,背光板用 24V。如果出现三无故障时首先检查 5V 是否正常，如果不正常应检查待机电源电路，5V 正常则检查数字板是否输出开机高电平，无高电平输出一般为数字板不良。数字板有开机电平而无 24V 12V可以判断为电源板故障。此时可以将电源拆下来单独修理。维修方法:在 24V 或 12V 输出端接 24V 或 12V 汽车灯泡作假负载， 在开机脚和 5V 间加 470-1K 电阻模拟开机，有输出，故障出在驱动板或高压板。仍然没有 24V 12V 电压输出，故障出在液晶电源，测量大电容的电压是否为 390V（无 PFC 功率因数电路的为 300V）来判断这部分电路是否有故障。PFC 功率因数电路无故障，测量输出整流二极管有没有损坏、大功率场效应管是否击穿、更换其激励振荡集成块。断开保护电路看输出是否正常，判断是否保护电路问题。 显示屏亮一下就不亮了，但是电源指示灯绿灯常亮 这种问题叫“假黑屏”，一般是高压板异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，...
