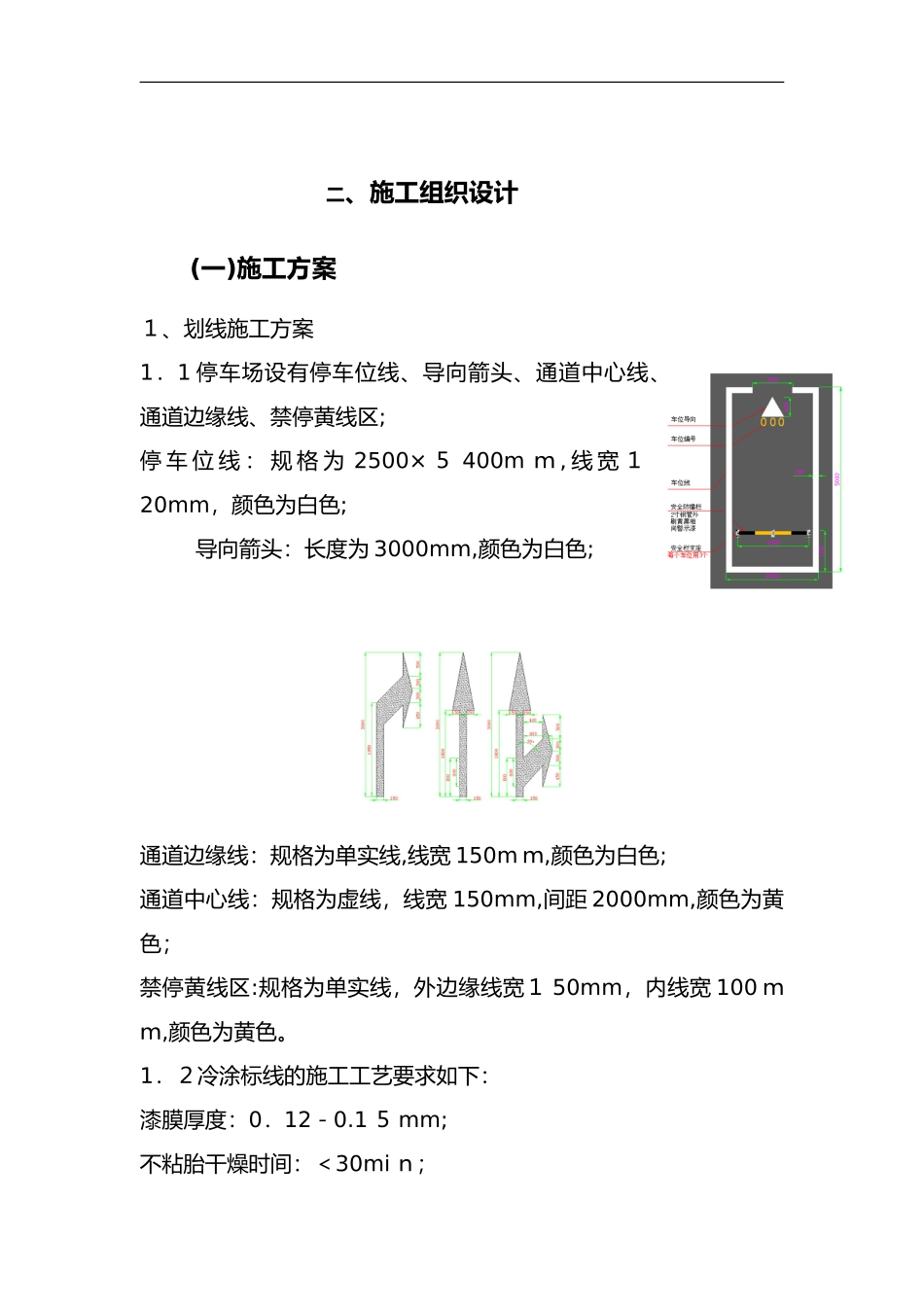

二、施工组织设计(一)施工方案１、划线施工方案1．1停车场设有停车位线、导向箭头、通道中心线、通道边缘线、禁停黄线区;停车位线：规格为2500×５400mｍ,线宽１20mm，颜色为白色;导向箭头：长度为3000mm,颜色为白色;通道边缘线：规格为单实线,线宽150mｍ,颜色为白色;通道中心线：规格为虚线，线宽150mm,间距2000mm,颜色为黄色；禁停黄线区:规格为单实线，外边缘线宽１50mm，内线宽100ｍｍ,颜色为黄色。1．２冷涂标线的施工工艺要求如下：漆膜厚度：0．12－0.1５mm;不粘胎干燥时间：＜30miｎ；外观:喷涂厚度均匀、色泽清晰，耐日晒温差,不变色。交通标线是由路面标线、箭头、文字、路边线轮廓标等构成的安全措施，作用是管制和引导交通。车位中的喷号文字由１个字母和3个数字组成（如A１10)，文字高度为3００mｍ,总的宽度为80０mm，字体为黑体。１.3车位划线冷喷工艺施工方法：１.基层清理2．定位放线：根据建设监理单位及设计图纸给出的定位点，先将车道边缘线放通线作为定位线,然后根据定位线测量分割画出车位、边缘线、人行道线。3．胶带粘贴:将分割好的车位、人行道线粘贴胶带。粘贴胶带一定注意要粘贴到弹好的车位、边缘线轮廓线上,胶带能粘住就行，其余等胶带粘贴完成机械喷线前全部粘牢。４．车位划线:本工程采用机械冷喷工艺划线。(1)机械调整:检查机械状况,检查完没有故障，点火试车（２)压力调整、机械动力调整：压力调整范围8~20千帕(3）机械喷嘴调整到两条胶带中央部位,调正后握住离合器把手，喷出的漆压住两边胶带1~1.5厘米。(４)胶带拆除:待喷完后半小时，将胶带拆除。２、指示牌交通标志的形状、图案、尺寸、设置、构造以及制作,必须按照《道路交通标志和标线》（GB576８-1９99)规定;交通标志的反光材料按照《公路交通标志反光膜》(GB/Ｔ1８8３3-2０02)的规定采用美国3Ｍ工程级反光膜。根据停车场工程实际情况,确定交通标志支撑方式。考虑到地下车库可能进入超高的车辆,采用悬挂式或附着用膨胀螺丝和吊链固定于天花板或墙面上。材料规格：（１）标志板:标牌采用１．５mm铝板。需符合GT/T２79-1995《公路交通标志板技术条件》第7.1条的技术规定，即:铝板的化学成分、规格、力学性能、尺寸及允许偏差应符合GB3１90,ＧＢ3880,GB３194的规定。(2)滑动槽铝：采用LC4铝合金挤压型材，并符合ＹＢ17０3-77《铝及铝合金挤压型材》的规定。(3）反光膜:采用美国3M工程级反光膜，其性能指标符合《公路交通标志反光膜》(GＢ／T1８833-2002）的要求。标志版面制作：交通标志版面的制作首先进行铝板、铝滑槽的下料，铝滑槽的钻眼、铆接标志版面,然后对铆接好的标志版面进行清洗，经过太阳的晾晒，最后对版面进行处理;粘贴底膜，字膜排版、刻字、粘贴。包装装车,运往工地安装。标志支撑结构应按设计要求制造,在安装前应对各部焊点质量及结构整体性进行检查，试装。标志板在运输、吊装过程中应避免板体和反光膜的损伤。标志板平面翘曲的允许误差为±3ｍｍ/m。立柱安装后应与地面垂直，其弯曲度不大于±2mm/m。安装完毕后,清扫板面,请建设监理单位检查所有标志,以确定标志的外观、视认性、颜色、镜面眩光等是否符合图纸要求。３、防撞条用天然橡胶制作的防撞胶条安装在容易和车辆发生擦挂的墙角处,在车辆和墙角发生擦挂的时候起到很好的缓冲作用，减少车辆的损伤。本工程护墙角采用规格为L60０*1０*10mm。安装在立柱体转角处，用膨胀螺栓固定。,单个防撞条的效果如下图所示:具体施工区域如下图所示:４、车位止挡橡胶材料，表面贴有耐磨、反光亮度较高的黄色成型标贴，使得车位停止器黑黄相间，特别醒目,晚上黄色成型标贴反射光线。每个车位安装2个,产品的型号规格尺寸为600×１20mm,产品的安装效果如下图所示：车位止挡的安装位置如下图所示:５.减速带施工由高强度橡胶制成,橡胶减速带减震器、抗压性极好，寿命长，对车磨损少,噪音少，颜色为醒目的黄黑相间，色彩分明,无论在白天或夜晚都具有高度可视性。减速效能显著,且无噪音和不舒适感。单个橡胶人形减速带尺寸:１0０0×350×4５（ｍm)。安装在车库进出口前后两端,减速带的安装效果如下图所示。减速带的安装定位位置如下图所示。６...
