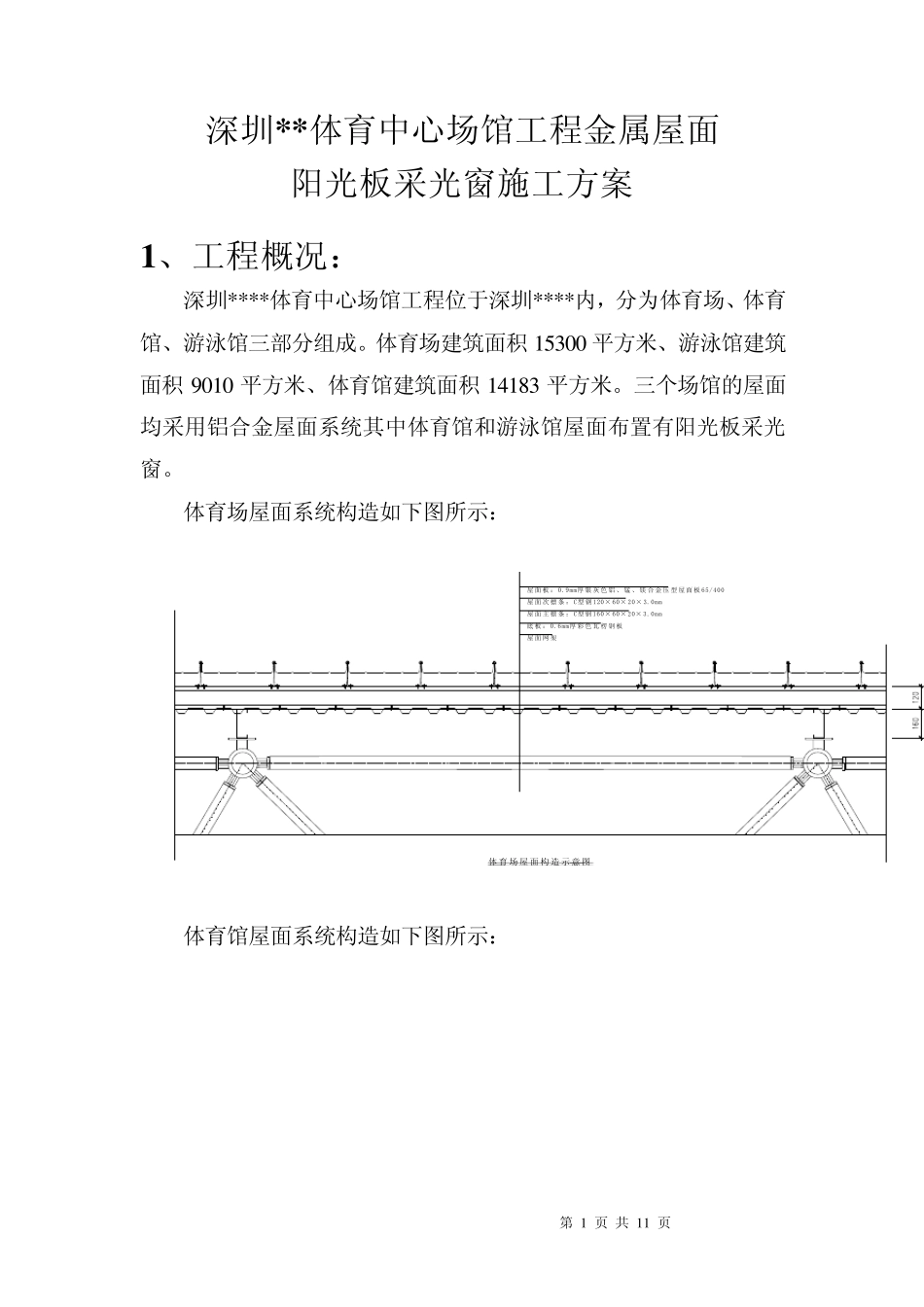

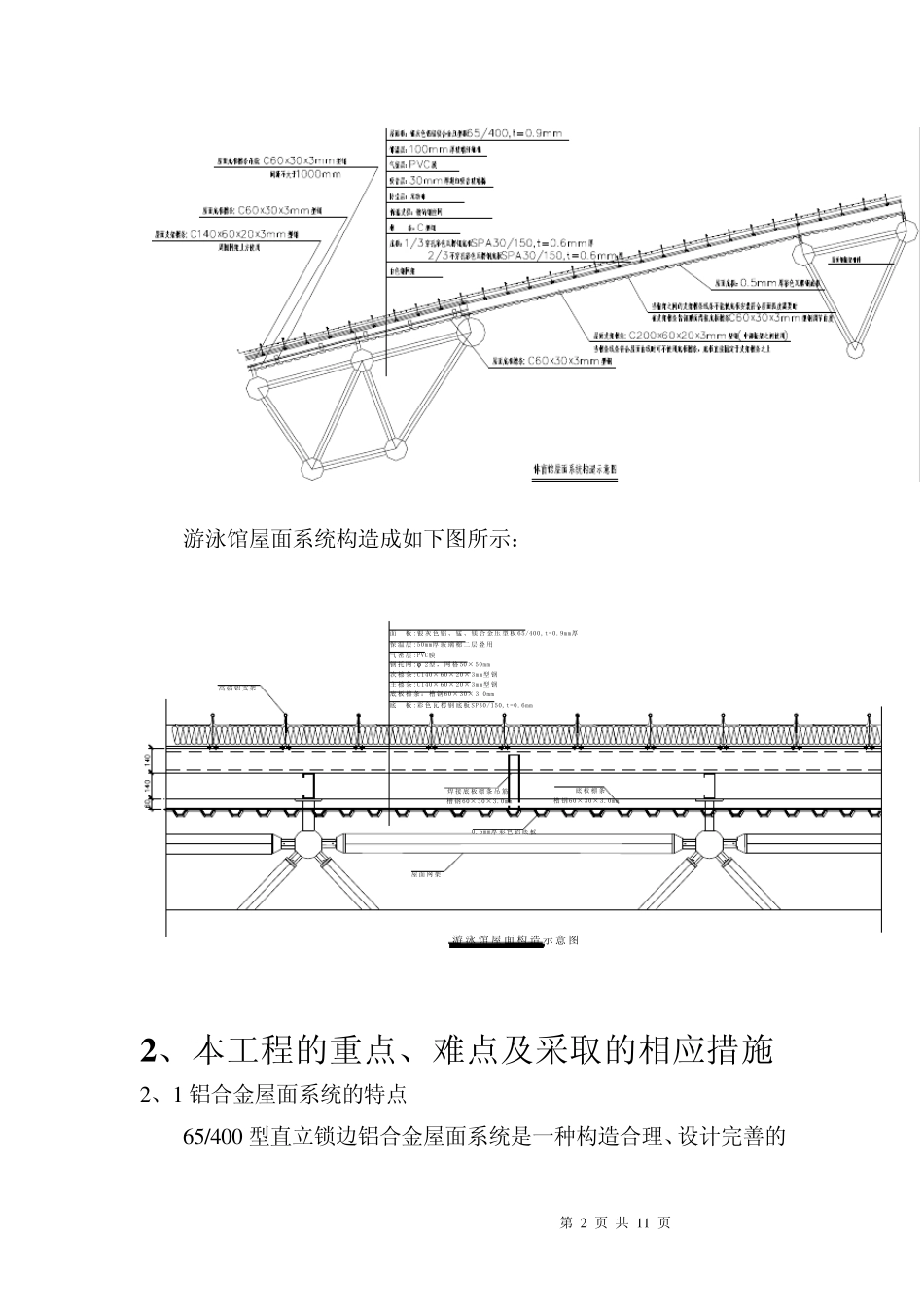

第 1 页 共 1 1 页 深圳* * 体育中心场馆工程金属屋面 阳光板采光窗施工方案 1 、工程概况: 深圳* * * * 体育中心场馆工程位于深圳* * * * 内,分为体育场、体育馆、游泳馆三部分组成。体育场建筑面积 1 5 3 0 0 平方米、游泳馆建筑面积 9 0 1 0 平方米、体育馆建筑面积 1 4 1 8 3 平方米。三个场馆的屋面均采用铝合金屋面系统其中体育馆和游泳馆屋面布置有阳光板采光窗。 体育场屋面系统构造如下图所示: 体育场屋面构造示意图屋面板:0.9mm厚银灰色铝、锰、镁合金压型屋面板65/400屋面主檩条:C型钢160× 60× 20× 3.0mm屋面次 檩条:C型钢120× 60× 20× 3.0mm底 板:0.6mm厚彩 色瓦 楞 钢板屋面网 架 体育馆屋面系统构造如下图所示: 第 2 页 共 1 1 页 游泳馆屋面系统构造成如下图所示: 游泳馆屋面构造示意图高强铝支架面 板:银灰色铝、锰、镁合金压型板65/400,t=0.9mm厚保温层:50mm厚玻璃棉二层叠用底 板:彩色瓦楞钢底板SP30/150,t=0.6mm气密层:PVC膜次檩条:C140× 60× 20× 3mm型钢屋面网 架主 檩条:C140× 60× 20× 3mm型钢焊 接 底板檩条吊 筋槽 钢60× 30× 3.0mm底板檩条槽 钢60× 30× 3.0mm0.6mm厚彩色铝底板钢托 网 :φ 2型, 网 格 50× 50mm底板檩条:槽 钢60× 30× 3.0mm 2 、本工程的重点、难点及采取的相应措施 2 、1 铝合金屋面系统的特点 6 5 /4 0 0 型直立锁边铝合金屋面系统是一种构造合理、设计完善的第 3 页 共 1 1 页 屋面系统,它有效地解决了屋面板的热胀冷缩问题,并大大增强了屋面板的整体性和防水性能。6 5 /4 0 0 型直立锁边铝合金屋面系统是近些年在国内开始应用的一种屋面系统。这种材料美观、抗腐蚀能力强,适用于潮湿、严热的环境,尤其适用于沿海城市,其使用寿命远远超过压型钢板,可达 4 0 年以上。 2 、2 重点、难点及采取的相应措施 2 、2 、1 体育场屋面拉索位置、游泳馆和体育馆屋面天窗位置泛水的焊接: 在体育场屋面斜拉索穿透屋面与钢结构连接的部位、游泳馆和体育馆屋面天窗与屋面接口的位置,泛水板与铝板采用焊接的形式连接。铝合金板在温度作用下产生较大的伸缩,沿板宽方向约束小,可以自由伸缩;当板很长时,板长度方向伸缩量大,温度应力相当大,所以在板与天窗相连的部位,收边采用焊接和扣接相结合的形式,既有较好防水效果,又使面板有较大伸缩余...
