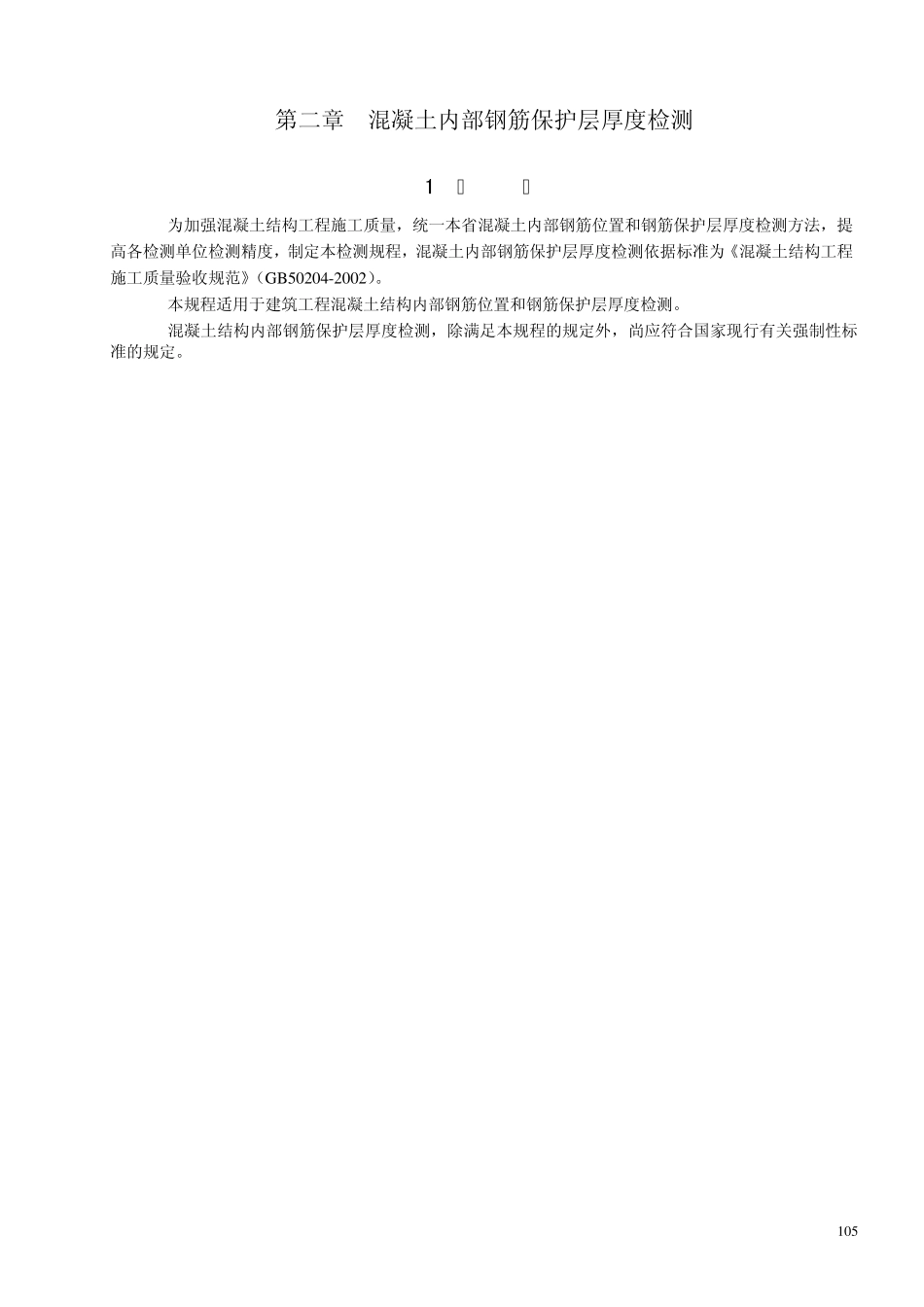

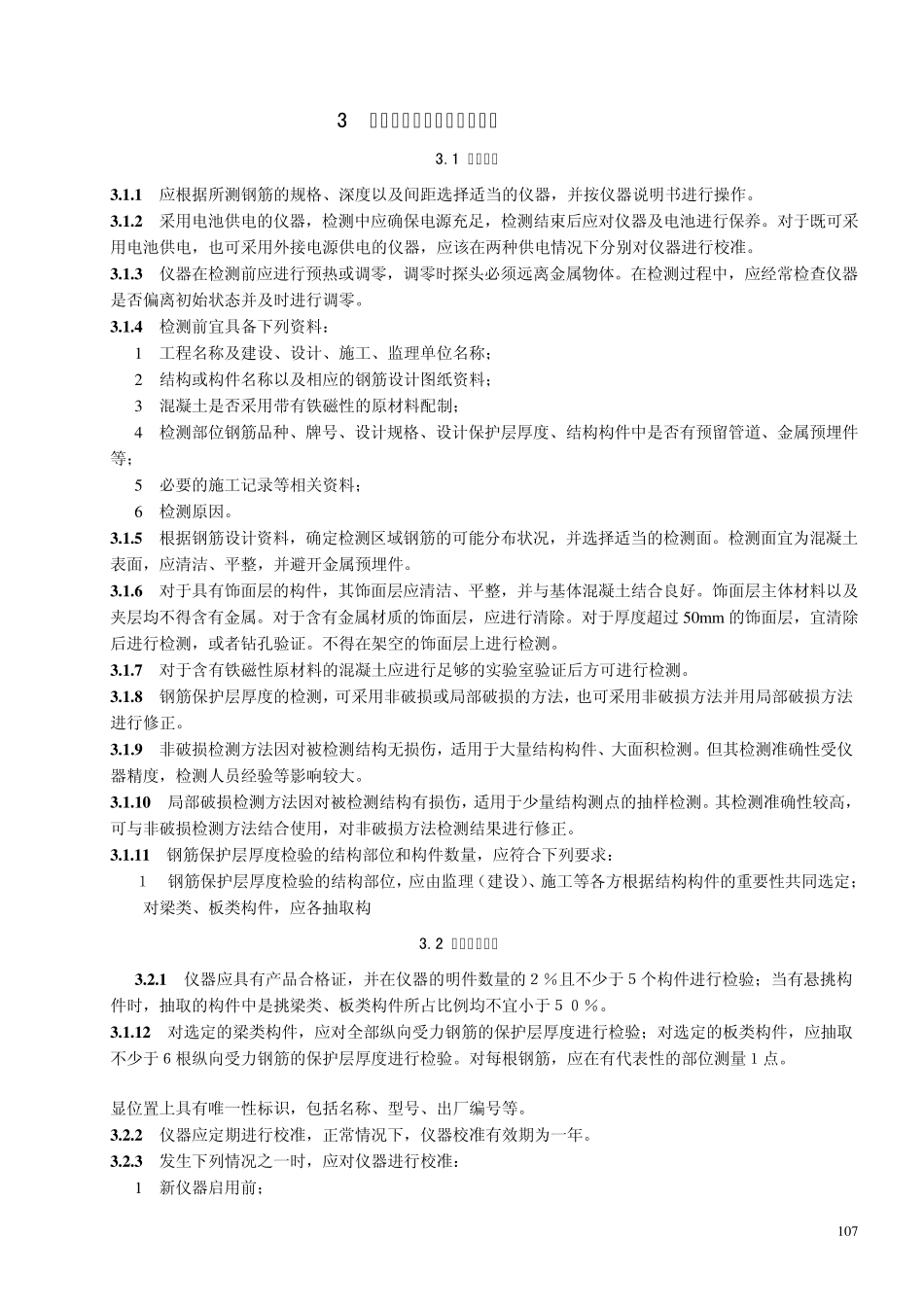

105 第二章 混凝土内部钢筋保护层厚度检测 1 总 则 1.0.1 为加强混凝土结构工程施工质量，统一本省混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，制定本检测规程，混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）。 1.0.2 本规程适用于建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。 1.0.3 混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。 106 2 术语 2.1 术语 2.1.1 电 磁 感 应 法 钢 筋 探 测 仪 检 测 方 法 由 单 个 或 多 个 线 圈 组 成 的 探 头 产 生 电 磁 场 ， 当 钢 筋 或 其 它 金 属 物 体 位 于 该 电 磁 场 时 ， 磁 力 线 会 变 形 。金 属 所 产 生 的 干 扰 导 致 电 磁 场 强 度 的 分 布 改 变 ， 被 探 头 探 测 到 ， 通 过 仪 器 显 示 出 来 。 如 果 对 所 检 测 的 钢 筋尺 寸 和 材 料 进 行 适 当 的 标 定 ， 可 以 用 于 检 测 钢 筋 位 置 、 直 径 及 混 凝 土 保 护 层 厚 度 。 2.1.2 雷 达 仪 检 测 方 法 由 雷 达 天 线 发 射 电 磁 波 ， 从 与 混 凝 土 中 电 学 性 质 不 同 的 物 质 如 钢 筋 等 的 界 面 反 射 回 来 ， 并 再 次 由 混 凝土 表 面 的 天 线 接 收 ， 根 据 接 收 到 的 电 磁 波 来 检 测 反 射 体 的 情 况 。 2.1.3 实 际 钢 筋 保 护 层 厚 度 对 于 光 圆 钢 筋 ， 为 混 凝 土 表 面 与 钢 筋 表 面 间 的 最 小 距 离， 对 于 带肋钢 筋 ， 其 值如 图2.1.3 所 示 。 C1C2带肋钢 筋 保 护 层 厚 度 C ≈C01 图2.1.3 带肋钢 筋 保 护 层 厚 度 Ci ≈C1 2.1.4 指示 钢 筋 保 护 层 厚 度 检 测 时 仪 器 显 示 的 钢 筋 保 护 层 厚 度tC 。 2.1.5 钢 筋 的 示 值直 径 检 测 时 仪 器 指示 的 钢 筋 直 径 。 2.1.6 钢 筋 位 置 的 测 试偏差 仪 器 所 指示 的 钢 筋 轴线 与 钢 筋 实 际 轴线 之间 的 最 小 距 离。 2.2 符号 C ti —— ...
