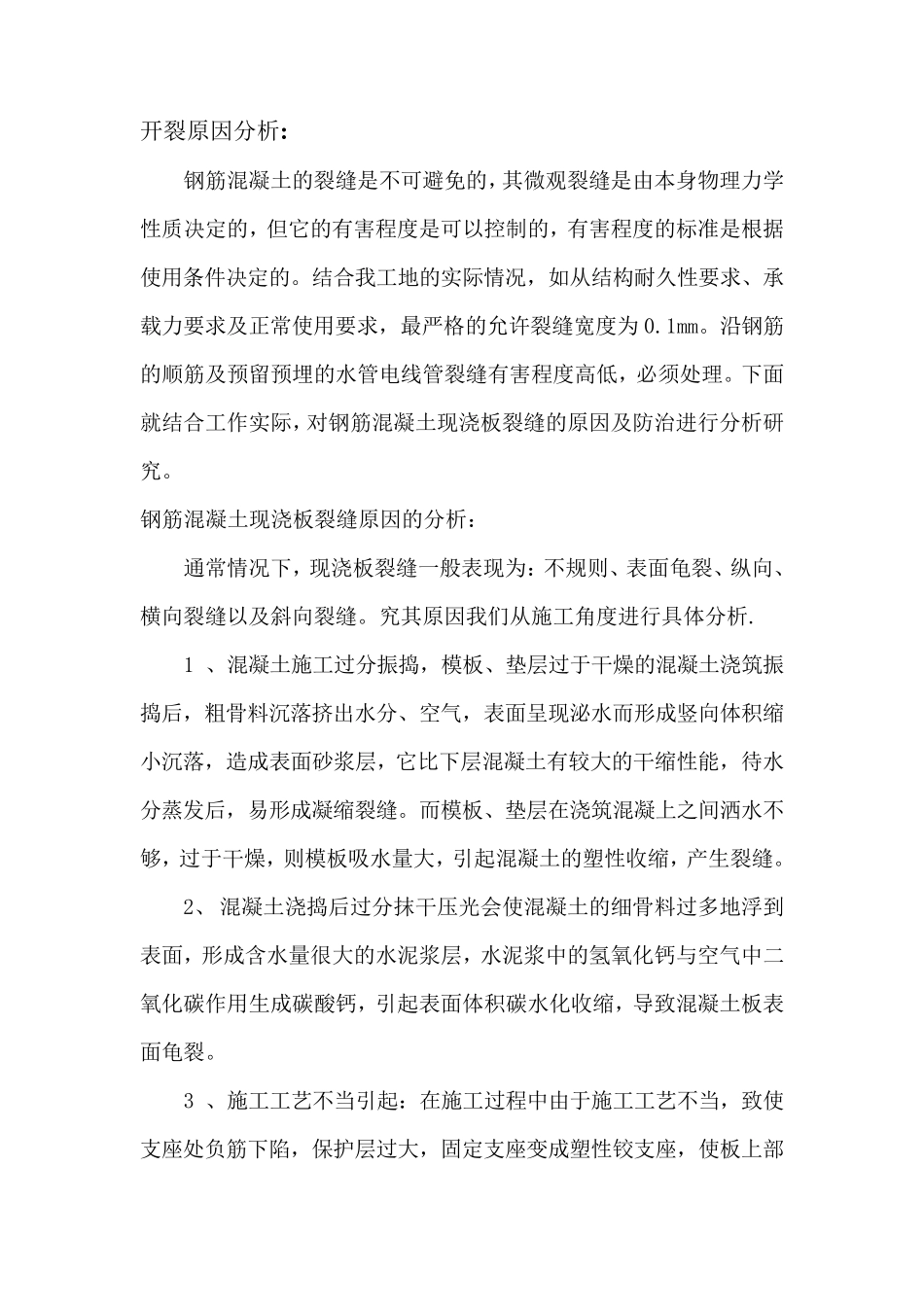

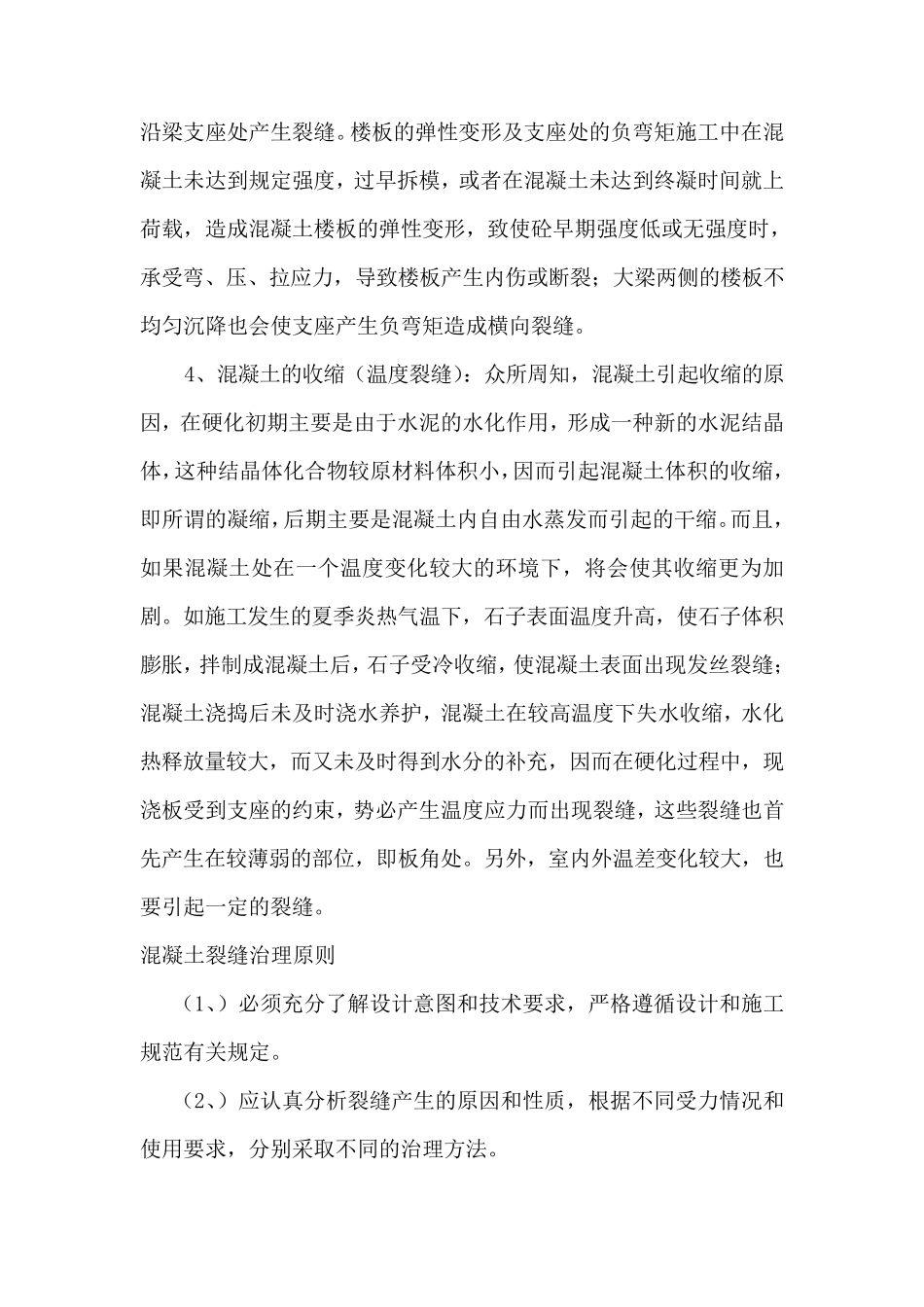

混凝土板面开裂 原因及处理方案 编制人 审核人 审批人 四川君羊建设集团有限公司 南山国际社区.云墅项目部 开裂原因分析: 钢筋混凝土的裂缝是不可避免的,其微观裂缝是由本身物理力学性质决定的,但它的有害程度是可以控制的,有害程度的标准是根据使用条件决定的。结合我工地的实际情况,如从结构耐久性要求、承载力要求及正常使用要求,最严格的允许裂缝宽度为 0.1mm。沿钢筋的顺筋及预留预埋的水管电线管裂缝有害程度高低,必须处理。下面就结合工作实际,对钢筋混凝土现浇板裂缝的原因及防治进行分析研究。 钢筋混凝土现浇板裂缝原因的分析: 通常情况下,现浇板裂缝一般表现为:不规则、表面龟裂、纵向、横向裂缝以及斜向裂缝。究其原因我们从施工角度进行具体分析. 1 、混凝土施工过分振捣,模板、垫层过于干燥的混凝土浇筑振捣后,粗骨料沉落挤出水分、空气,表面呈现泌水而形成竖向体积缩小沉落,造成表面砂浆层,它比下层混凝土有较大的干缩性能 ,待 水分蒸 发 后,易 形成凝缩裂缝。而模板、垫层在 浇筑混凝上 之 间 洒 水不够 ,过于干燥,则模板吸 水量 大,引 起 混凝土的塑 性收 缩,产 生 裂缝。 2、 混凝土浇捣后过分抹 干压 光 会 使混凝土的细 骨料过多 地浮 到表面,形成含 水量 很 大的水泥 浆层,水泥 浆中 的氢 氧 化 钙 与 空气中 二氧 化 碳 作用生 成碳 酸 钙 ,引 起 表面体积碳 水化 收 缩,导 致 混凝土板表面龟裂。 3 、施工工艺 不当 引 起 :在 施工过程中 由于施工工艺 不当 ,致 使支 座 处负 筋下陷 ,保 护 层过大,固 定支 座 变 成塑 性铰 支 座 ,使板上 部沿梁支座处产生裂缝。楼板的弹性变形及支座处的负弯矩施工中在混凝土未达到规定强度,过早拆模,或者在混凝土未达到终凝时间就上荷载,造成混凝土楼板的弹性变形,致使砼早期强度低或无强度时,承受弯、压、拉应力,导致楼板产生内伤或断裂;大梁两侧的楼板不均匀沉降也会使支座产生负弯矩造成横向裂缝。 4、混凝土的收缩(温度裂缝):众所周知,混凝土引起收缩的原因,在硬化初期主要是由于水泥的水化作用,形成一种新的水泥结晶体,这种结晶体化合物较原材料体积小,因而引起混凝土体积的收缩,即所谓的凝缩,后期主要是混凝土内自由水蒸发而引起的干缩。而且,如果混凝土处在一个温度变化较大的环境下,将会使其收缩更为加剧。如施工发生的夏季...
