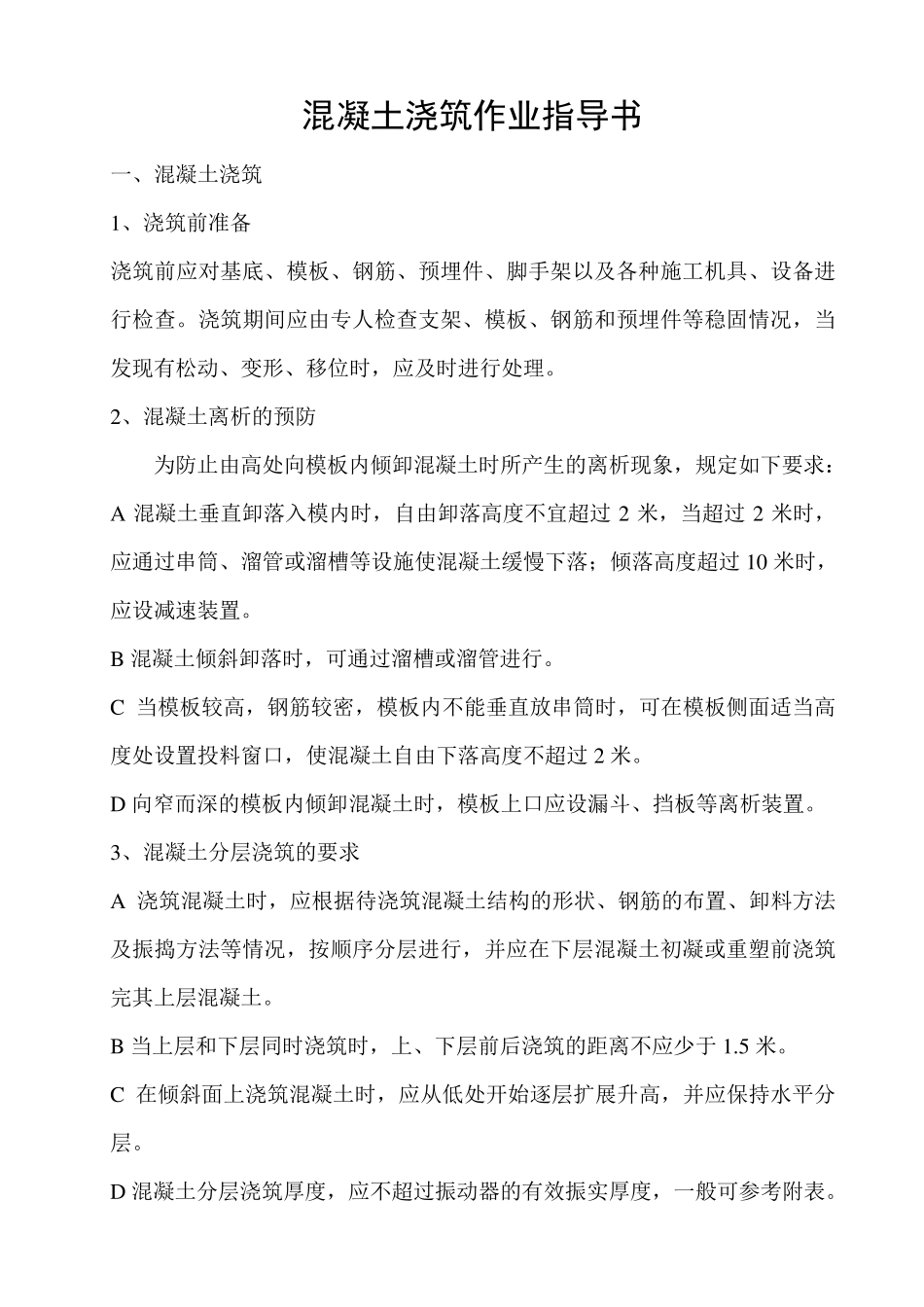

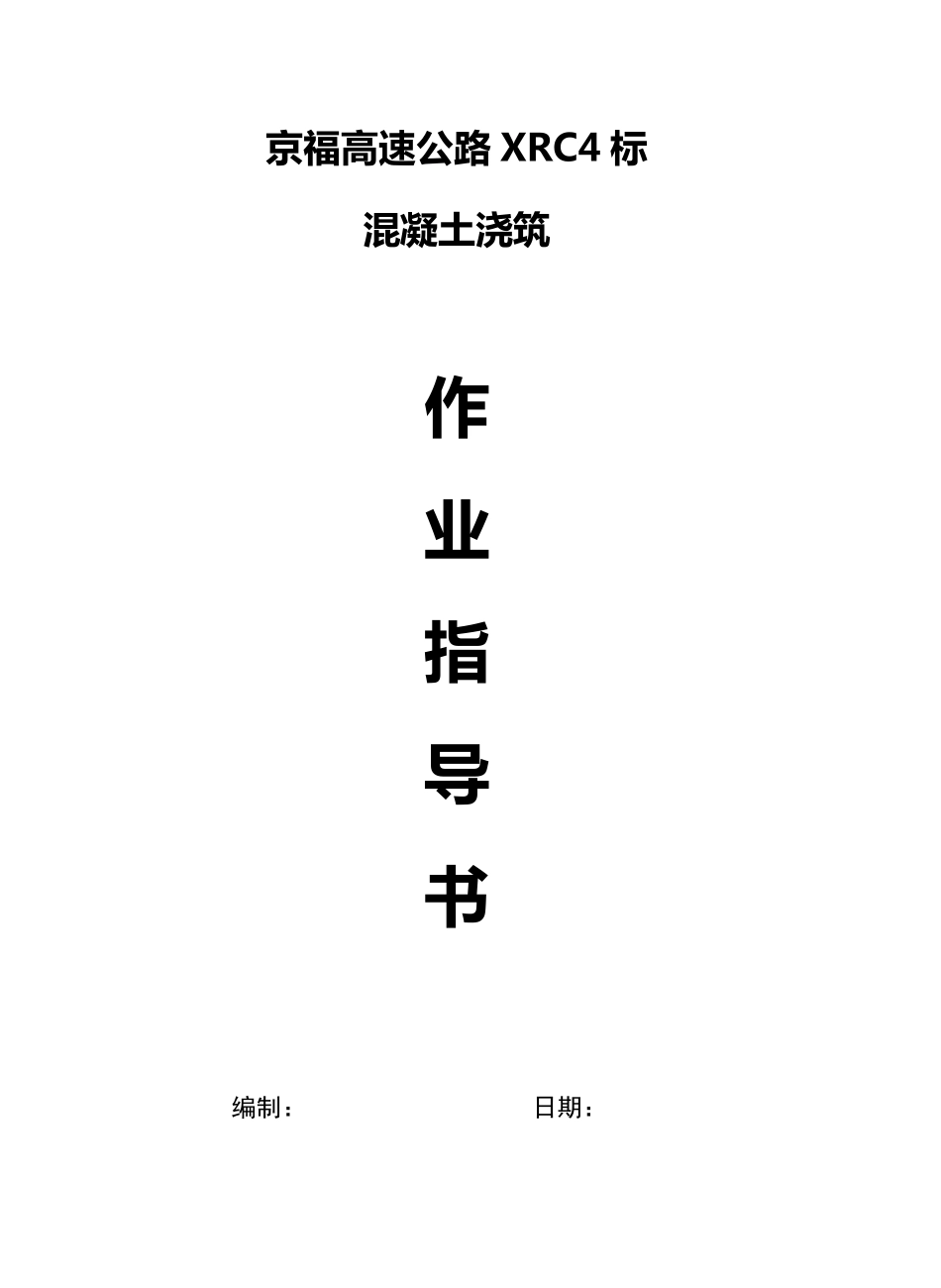

京 福 高 速 公 路 XRC4 标 混 凝 土 浇 筑 作 业 指 导 书 编制： 日期： 审核： 日期：混凝土浇筑作业指导书 一、混凝土浇筑 1、浇筑前准备 浇筑前应对基底、模板、钢筋、预埋件、脚手架以及各种施工机具、设备进行检查。浇筑期间应由专人检查支架、模板、钢筋和预埋件等稳固情况，当发现有松动、变形、移位时，应及时进行处理。 2、混凝土离析的预防 为防止由高处向模板内倾卸混凝土时所产生的离析现象，规定如下要求： A 混凝土垂直卸落入模内时，自由卸落高度不宜超过 2 米，当超过 2 米时，应通过串筒、溜管或溜槽等设施使混凝土缓慢下落；倾落高度超过 10 米时，应设减速装置。 B 混凝土倾斜卸落时，可通过溜槽或溜管进行。 C 当模板较高，钢筋较密，模板内不能垂直放串筒时，可在模板侧面适当高度处设置投料窗口，使混凝土自由下落高度不超过 2 米。 D 向窄而深的模板内倾卸混凝土时，模板上口应设漏斗、挡板等离析装置。 3、混凝土分层浇筑的要求 A 浇筑混凝土时，应根据待浇筑混凝土结构的形状、钢筋的布置、卸料方法及振捣方法等情况，按顺序分层进行，并应在下层混凝土初凝或重塑前浇筑完其上层混凝土。 B 当上层和下层同时浇筑时，上、下层前后浇筑的距离不应少于 1.5 米。 C 在倾斜面上浇筑混凝土时，应从低处开始逐层扩展升高，并应保持水平分层。 D 混凝土分层浇筑厚度，应不超过振动器的有效振实厚度，一般可参考附表。 E 混凝土的浇筑连续进行，如因故必须间断时，其间断时间应小于前层混凝土的初凝时间或能重塑时间，混凝土的运输、浇筑及间歇的全部时间不得超过附表中的规定。 混凝土分层浇筑厚度（附1） 振实方法 分层最大厚度（mm） 用插入式振捣器 300 用附着式振捣器 300 用表面振动器 无筋或配筋稀疏时 250 配筋较密时 150 人工捣实 无筋或配筋稀疏时 200 配筋较密时 150 混凝土的运输、浇筑及间歇的全部允许时间（min）（附2） 混凝土强度等级 气温不高于25℃ 气温高于25℃ ≤C30 210 180 ＞C30 180 150 二、混凝土振捣 1、施工要求 浇筑混凝土时，除少量可塑性混凝土可用人工捣实外，一般应采用振动器振捣，振捣器有插入式振动器、外部振动器、振动台等，用振动器振动时，应符合下列要求： 插入式振捣器：插入式振动器应垂直或略有倾斜地插入混凝土中，倾斜度不宜过大，更不能放在混凝土的面层，以免影响插入深度及振捣效果。...
