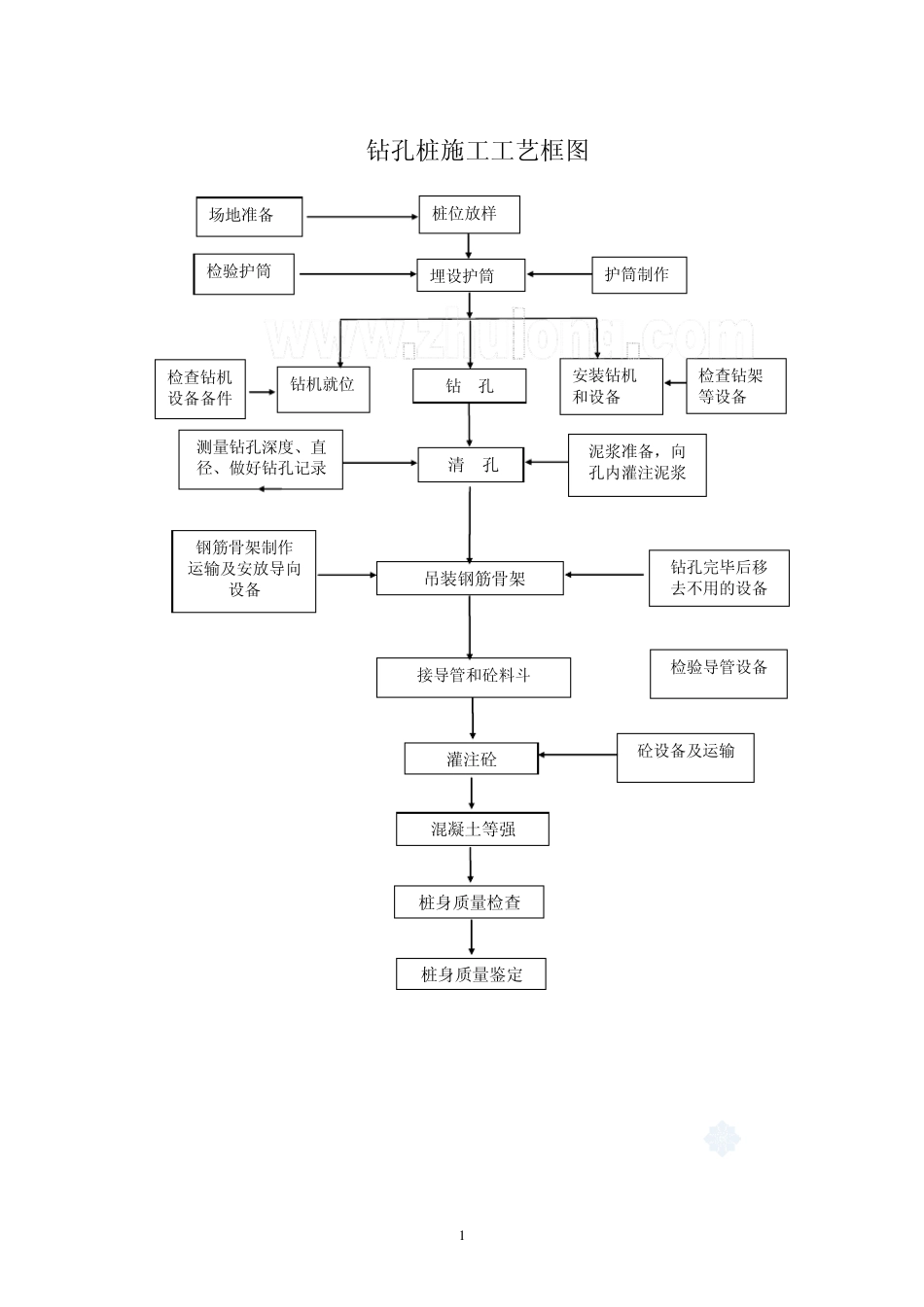

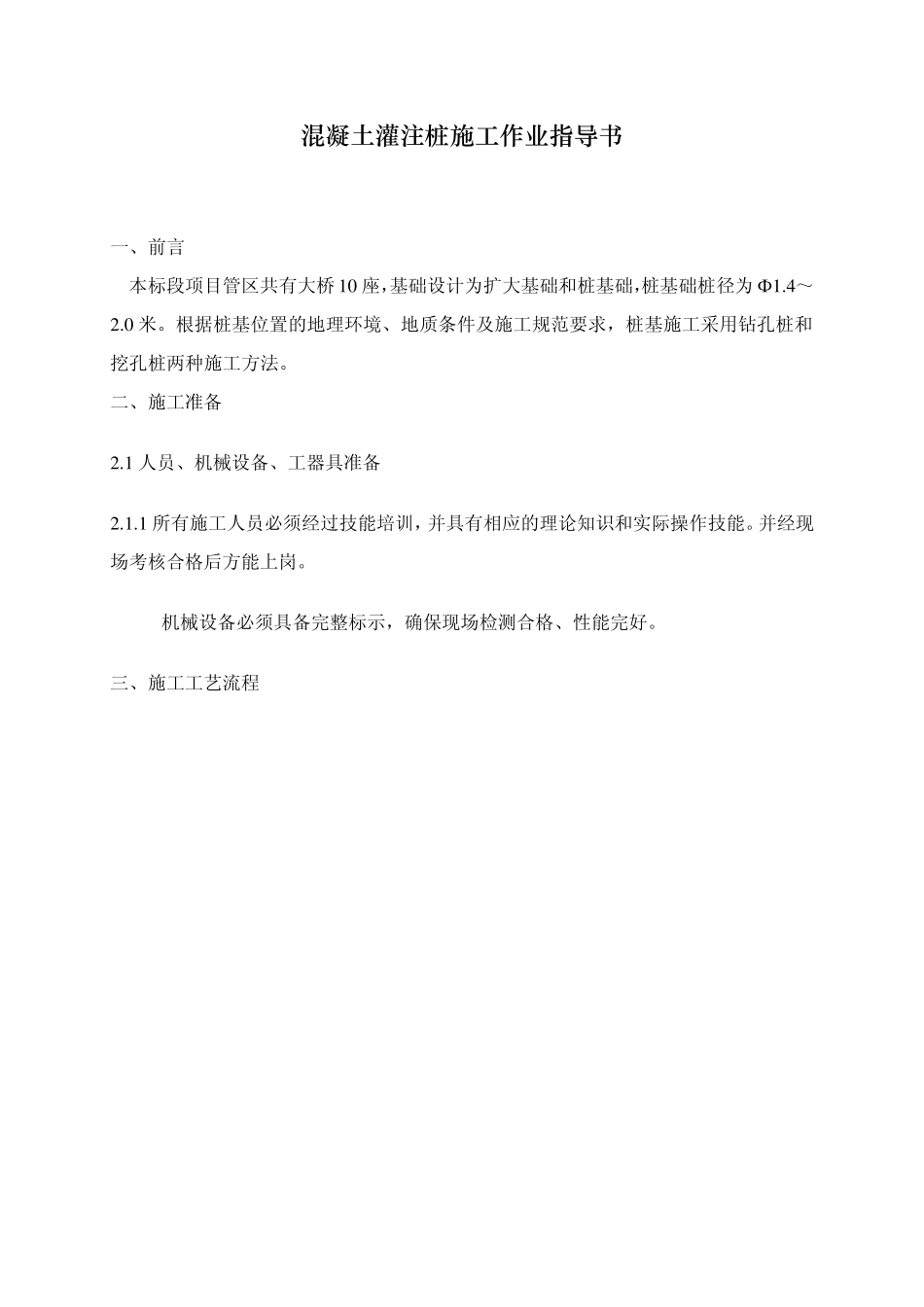

混凝土灌注桩施工作业指导书 一、前言 本标段项目管区共有大桥 1 0 座，基础设计为扩大基础和桩基础，桩基础桩径为 Ф1 .4 ～2 .0 米。根据桩基位置的地理环境、地质条件及施工规范要求，桩基施工采用钻孔桩和挖孔桩两种施工方法。 二、施工准备 2 .1 人员、机械设备、工器具准备 2 .1 .1 所有施工人员必须经过技能培训，并具有相应的理论知识和实际操作技能。并经现场考核合格后方能上岗。 2.1.2机械设备必须具备完整标示，确保现场检测合格、性能完好。 三、施工工艺流程 1 钻孔桩施工工艺框图 检验护筒 检查钻机 设备备件 测量钻孔深度、直径、做好钻孔记录 场地准备 桩位放样 钻机就位 埋设护筒 钻 孔 清 孔 钻孔完毕后移 去不用的设备 吊装钢筋骨架 接导管和砼料斗 钢筋骨架制作 运输及安放导向设备 检验导管设备 灌注砼 混凝土等强 桩身质量检查 桩身质量鉴定 护筒制作 泥浆准备，向 孔内灌注泥浆 砼设备及运输 安装钻机 和设备 检查钻架 等设备 2 钻孔桩施工主要工艺分为：平整场地、测量放线、钻孔、清孔、浇筑水下混凝土。 3.1平整场地 本标段内河床中的桩位施工采用筑岛围堰。筑岛围堰时应充分考虑钻机工作平台的位置大小。在上游河道方向采用 1：1.75砂袋。在雨期施工时围堰应高出河水水面1.2～1.5m，并且保证汛期河水的流畅。场地平整坚实，能承受钻机重量，保证钻机的稳定性。 3.2测量放线 桩位放样采用高精度全站仪定位。测量放样精度要求应符合现行高等级公路测量规范中有关钻孔桩测量放样标准要求，施工前在孔径以外且不影响钻机平台工作范围处布置护桩，以便在钻孔过程中复核孔位中心位置。 3.2钻孔 钻机就位前，首先对钻孔各项准备工作进行检查。根据测量放线的结果埋设护筒。钻机安装后，应充分考虑钻机的稳定性。防止在钻机钻进过程中发生位移或沉陷，并且适当的位置布置泥浆池。 3.3.1埋设护筒 护筒的作用护筒是定位导向和保持必要的水头高度保护孔壁免于坍塌。护筒平面位置与垂直度应准确无误。护筒周围和护筒底脚是否紧密、不透水。对成孔或桩的质量都有重大影响。 护筒埋设深度应根据设计要求或桩位的水文地质情况来确定，一般情况埋置深度宜为2~4m，特殊情况应加深以保证钻孔和浇筑混凝土的顺利进行。 3.3.2钻机就位 钻机就位后，应将钻机的导向架准确对准桩位中心。并且利用护桩进行复核。钻机底座必须稳定、可靠，因为钻机的稳定性是保证钻孔桩倾...
