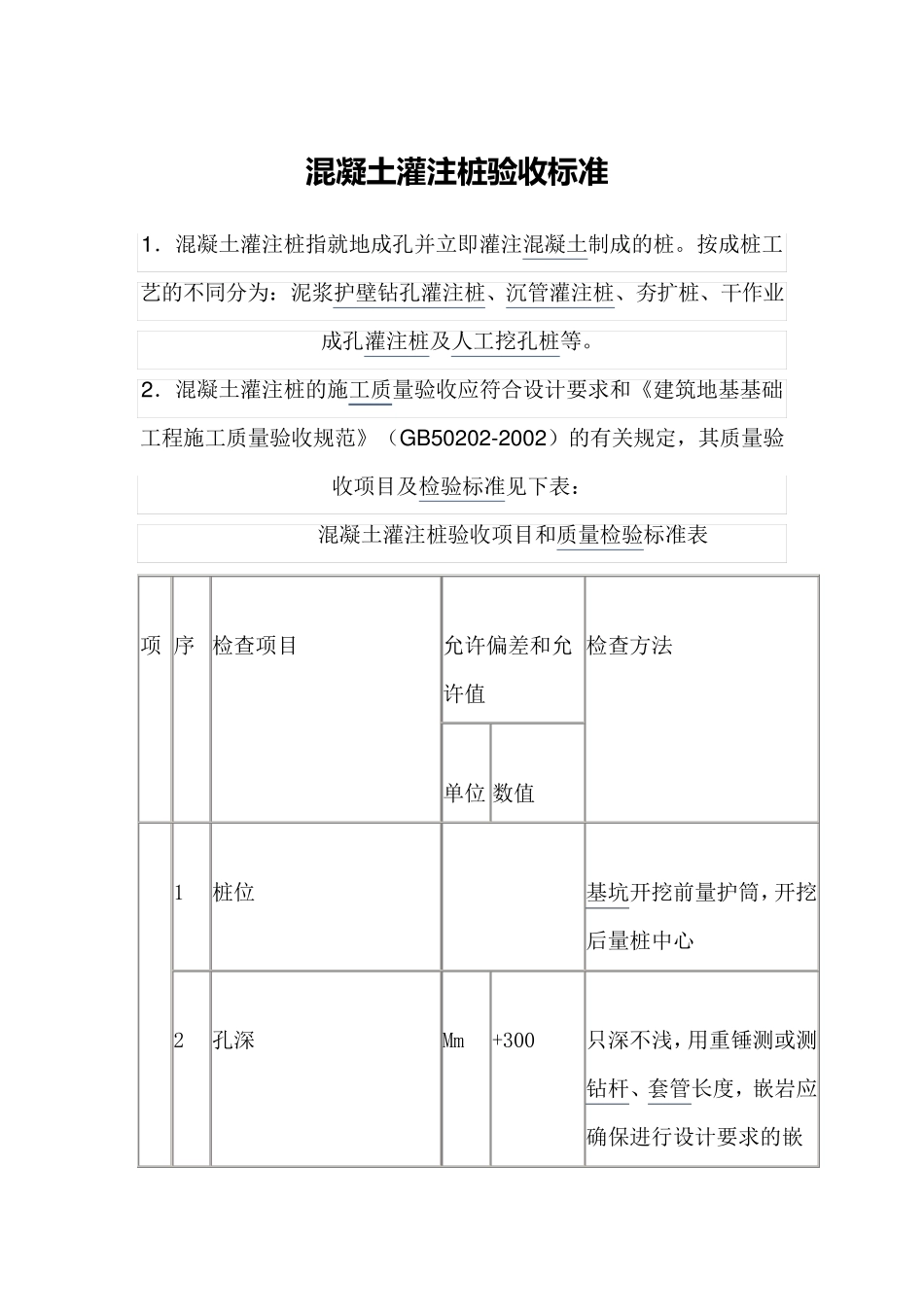

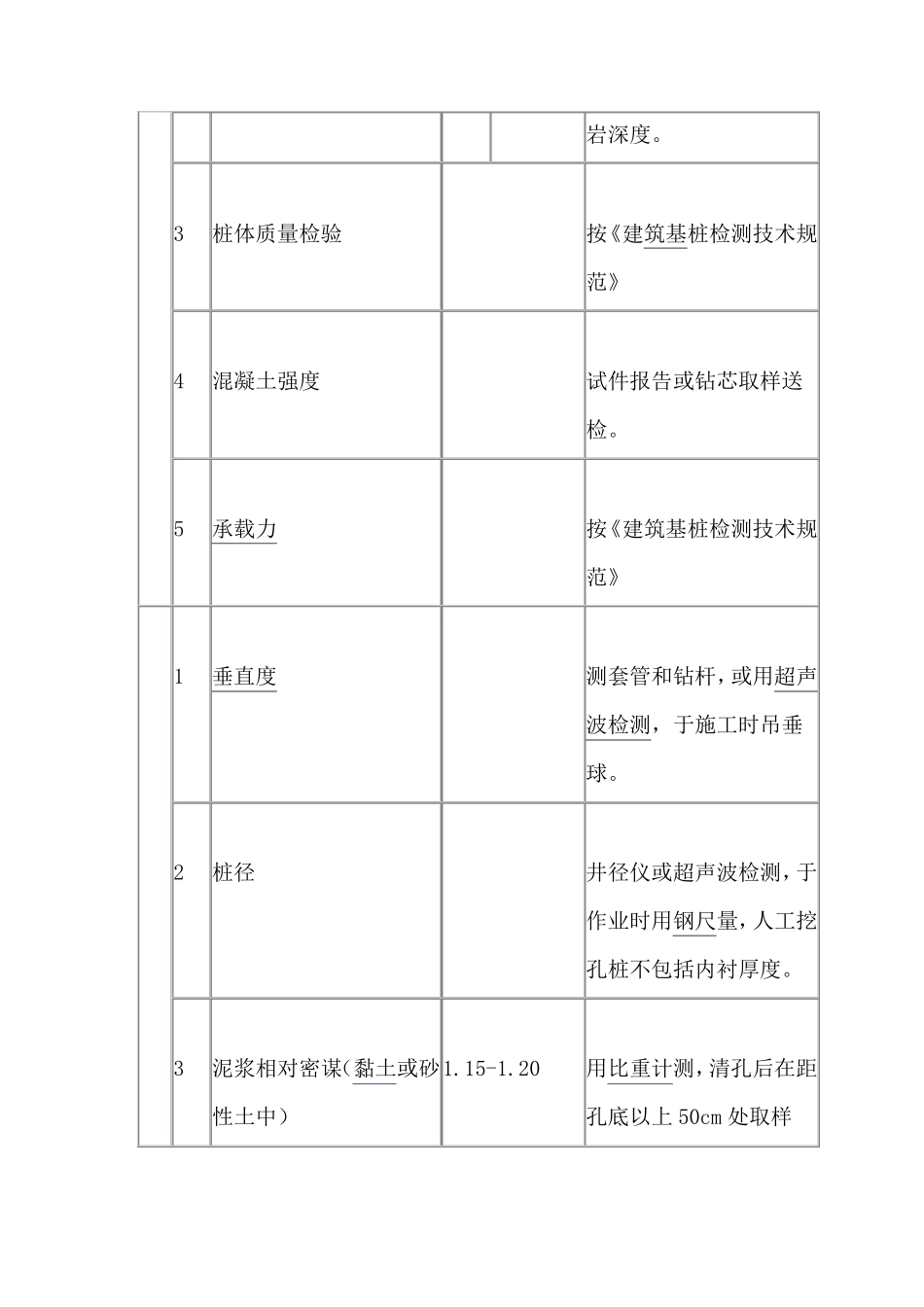

混 凝 土 灌 注 桩 验 收 标 准 1．混凝土灌注桩指就地成孔并立即灌注混凝土制成的桩。按成桩工艺的不同分为：泥浆护壁钻孔灌注桩、沉管灌注桩、夯扩桩、干作业成孔灌注桩及人工挖孔桩等。 2．混凝土灌注桩的施工质量验收应符合设计要求和《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定，其质量验收项目及检验标准见下表： 混凝土灌注桩验收项目和质量检验标准表 项 序 检查项目 允许偏差和允许值 检查方法 单位 数值 1 桩位 基坑开挖前量护筒，开挖后量桩中心 2 孔深 Mm +300 只深不浅，用重锤测或测钻杆、套管长度，嵌岩应确保进行设计要求的嵌岩深度。 3 桩体质量检验 按《建筑基桩检测技术规范》 4 混凝土强度 试件报告或钻芯取样送检。 5 承载力 按《建筑基桩检测技术规范》 1 垂直度 测套管和钻杆，或用超声波检测，于施工时吊垂球。 2 桩径 井径仪或超声波检测，于作业时用钢尺量，人工挖孔桩不包括内衬厚度。 3 泥浆相对密谋（黏土或砂性土中） 1.15-1.20 用比重计测，清孔后在距孔底以上 50cm 处取样 4 泥浆面标高（高于地下水位） M 0.5-1.0 目测 5 沉渣厚度：端承桩 摩擦桩 Mm ≤50 ≤150 用沉渣仪或重锤测量 6 砼坍落度：水下灌注 干作业 Mm Mm 160-220 70-100 坍落度仪 7 钢筋笼安装深度 Mm ±100 用钢尺量 8 混凝土充盈系数 >1 检查每根桩的实际灌注量 9 桩顶标高 Mm +30 -50 水准仪，需扣除桩顶浮浆层及劣质桩体 附： 混凝土灌注桩施工技术： 1 混凝土灌注桩的材料质量： （1）粗骨料应采用质地坚硬的卵石、碎石，其粒径宜用 5—40m m连续级配；含泥量不大于 2%，无垃圾及杂物； （2）细骨料应选用质地坚硬的中砂，含泥量不大于 3%。无有机物、垃圾、泥块等杂物； （3）水泥宜用强度等级为 3.25、4.25 的硅酸盐水泥或普通硅酸盐水泥，使用前必须有出厂质量证书和水泥现场取样复试试验报告。 （4）钢筋应具有出厂质量证明书和钢筋现场取样复试试验报告。 （5）混凝土配合比应经试验室试配。 2．混凝土灌注桩的钢筋笼制作场地应平整、坚硬。钢筋笼制作时宜采用对中支架，钢筋笼整体吊装时应采取有效措施防止钢筋笼。 3．泥浆护壁钻孔灌注桩施工技术，应符合下列要求： （1）泥浆护壁成孔时，宜采用孔口护筒，护筒按下列规定设置： ①泥浆埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于50m m 。 ...
