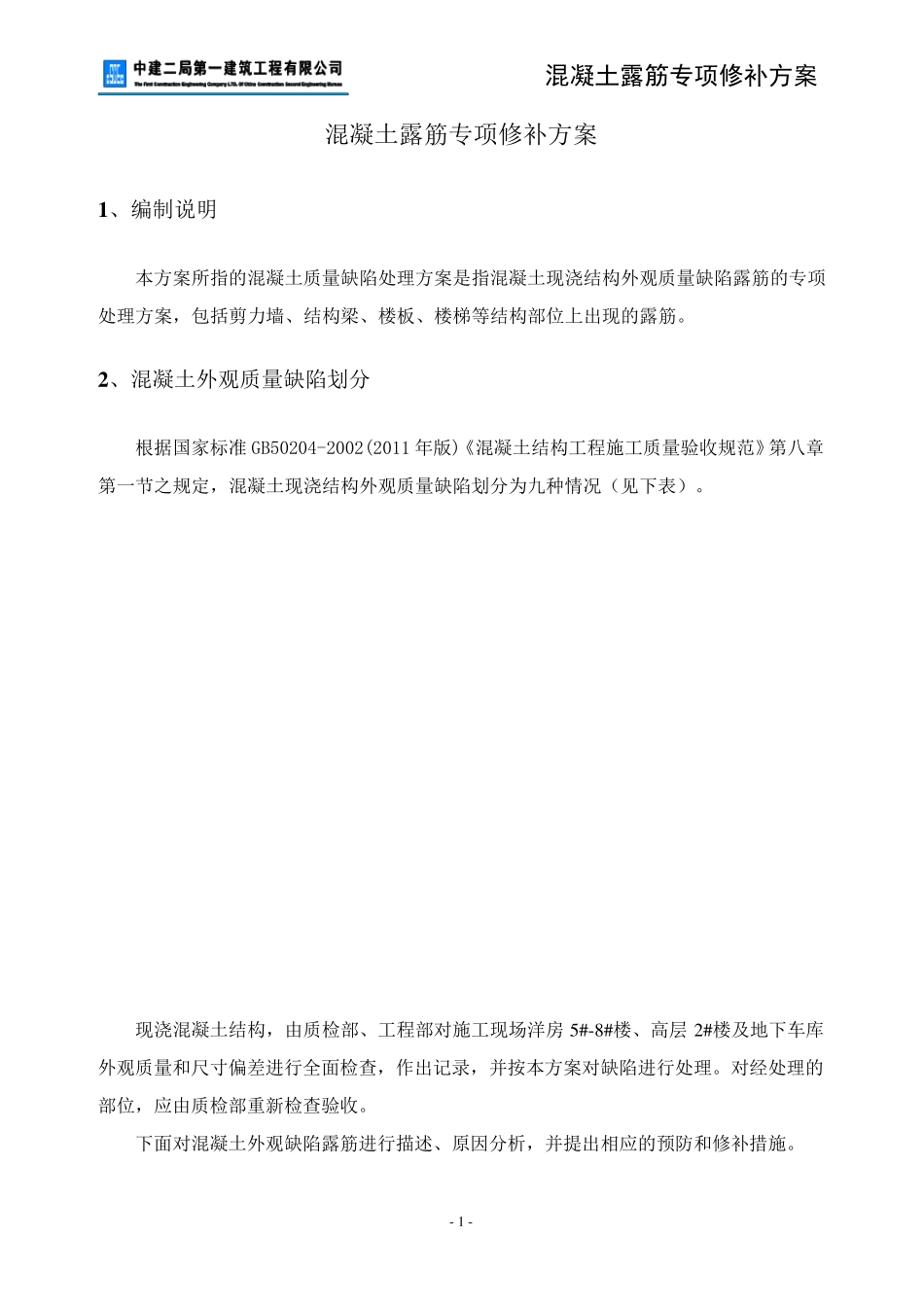

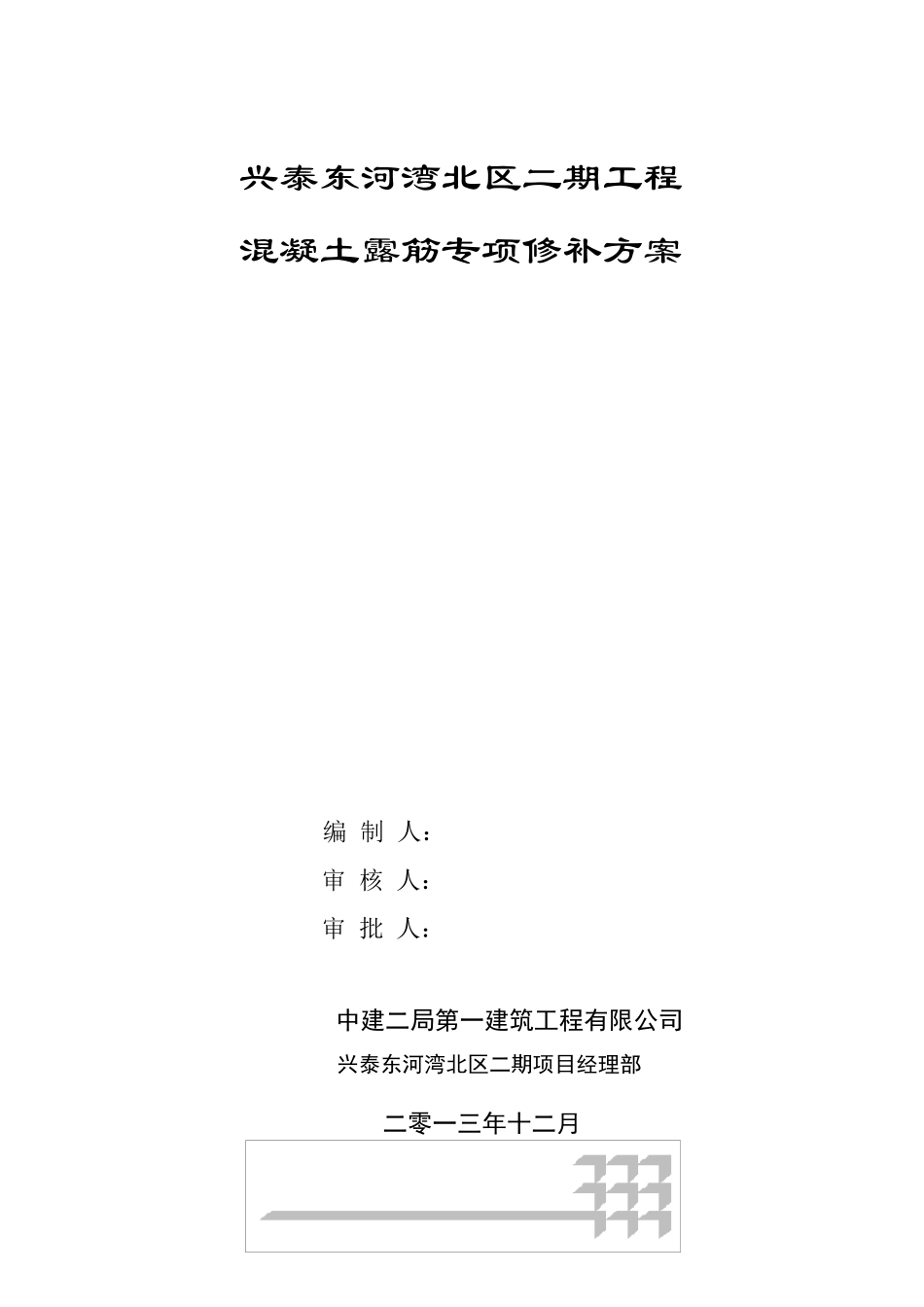

1 兴泰东河湾北区二期工程 混凝土露筋专项修补方案 编 制 人: 审 核 人: 审 批 人: 中建二局第一建筑工程有限公司 兴泰东河湾北区二期项目经理部 二零一三年十二月 混凝土露筋专项修补方案 - 1 - 目 录 1、编制说明 ............................................................. - 1 - 2、混凝土外观质量缺陷划分 ............................................... - 1 - 3、露筋 ................................................................. - 2 - 4、修补措施 ............................................................. - 2 - 4.1、板面露筋、板底露筋、梁底露筋修补措施 ........................... - 2 - 4.2、墙柱露筋、梁侧露筋修补措施 ..................................... - 4 - 混凝土露筋专项修补方案 - 1 - 混凝土露筋专项修补方案 1 、编制说明 本方案所指的混凝土质量缺陷处理方案是指混凝土现浇结构外观质量缺陷露筋的专项处理方案,包括剪力墙、结构梁、楼板、楼梯等结构部位上出现的露筋。 2 、混凝土外观质量缺陷划分 根据国家标准 GB50204-2002(2011 年版)《混凝土结构工程施工质量验收规范》第八章第一节之规定,混凝土现浇结构外观质量缺陷划分为九种情况(见下表)。 现浇混凝土结构,由质检部、工程部对施工现场洋房 5 #-8 #楼、高层 2 #楼及地下车库外观质量和尺寸偏差进行全面检查,作出记录,并按本方案对缺陷进行处理。对经处理的部位,应由质检部重新检查验收。 下面对混凝土外观缺陷露筋进行描述、原因分析,并提出相应的预防和修补措施。 混凝土露筋专项修补方案 - 2 - 3 、露筋 露筋是指钢筋混凝土结构内部的主筋、架立筋、分布筋、箍筋等没有被混凝土包裹而外露的缺陷。在混凝土梁和柱的结构上,任何一根主筋的单处露筋长度不大于10cm,累计不大于20cm 的,可以进行修复,但梁端主筋锚固区不允许有露筋。在混凝土墙和板的结构上,任何一处露筋长度不大于20cm,累计不大于40cm 的,同样可以进行修复。露筋缺陷超过上述范围时,应做结构检测和结构鉴定。 3 .1 、原因分析 下述原因分析,不仅仅是某一个原因的单独作用,往往是两种或多种原因共同作用的结果。 ①混凝土浇捣时,钢筋保护层垫块移位或垫块间距过大甚至漏垫,钢筋紧贴模板,拆模后钢筋密集处产生露筋; ②构件尺寸较小,钢筋过密,如遇到...
