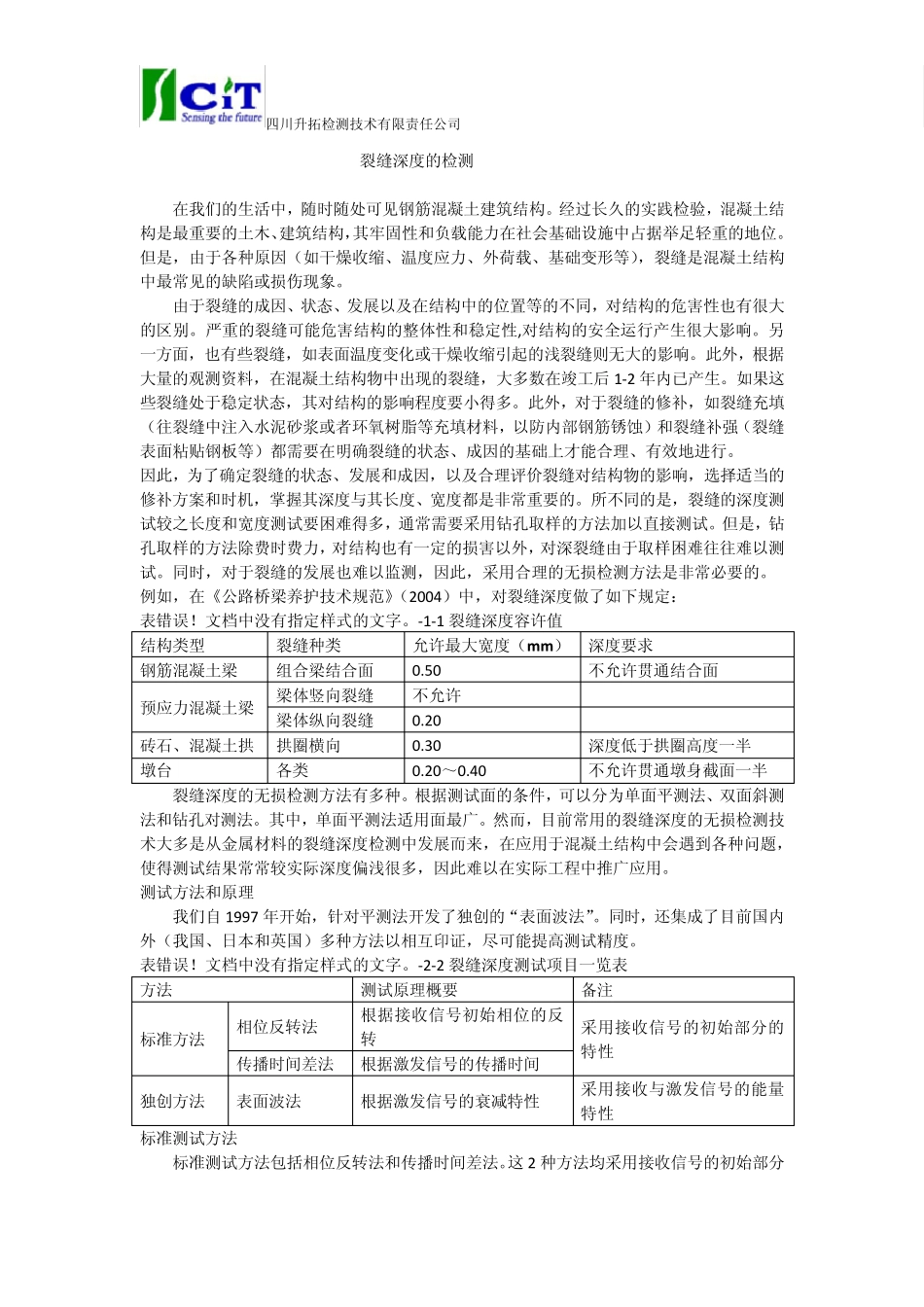

四川升拓检测技术有限责任公司 裂缝深度的检测 在我们的生活中，随时随处可见钢筋混凝土建筑结构。经过长久的实践检验，混凝土结构是最重要的土木、建筑结构，其牢固性和负载能力在社会基础设施中占据举足轻重的地位。但是，由于各种原因（如干燥收缩、温度应力、外荷载、基础变形等），裂缝是混凝土结构中最常见的缺陷或损伤现象。 由于裂缝的成因、状态、发展以及在结构中的位置等的不同，对结构的危害性也有很大的区别。严重的裂缝可能危害结构的整体性和稳定性,对结构的安全运行产生很大影响。另一方面，也有些裂缝，如表面温度变化或干燥收缩引起的浅裂缝则无大的影响。此外，根据大量的观测资料，在混凝土结构物中出现的裂缝，大多数在竣工后1 -2 年内已产生。如果这些裂缝处于稳定状态，其对结构的影响程度要小得多。此外，对于裂缝的修补，如裂缝充填（往裂缝中注入水泥砂浆或者环氧树脂等充填材料，以防内部钢筋锈蚀）和裂缝补强（裂缝表面粘贴钢板等）都需要在明确裂缝的状态、成因的基础上才能合理、有效地进行。 因此，为了确定裂缝的状态、发展和成因，以及合理评价裂缝对结构物的影响，选择适当的修补方案和时机，掌握其深度与其长度、宽度都是非常重要的。所不同的是，裂缝的深度测试较之长度和宽度测试要困难得多，通常需要采用钻孔取样的方法加以直接测试。但是，钻孔取样的方法除费时费力，对结构也有一定的损害以外，对深裂缝由于取样困难往往难以测试。同时，对于裂缝的发展也难以监测，因此，采用合理的无损检测方法是非常必要的。 例如，在《公路桥梁养护技术规范》（2 0 0 4 ）中，对裂缝深度做了如下规定： 表错误！文档中没有指定样式的文字。-1 -1 裂缝深度容许值 结构类型 裂缝种类 允许最大宽度（m m ） 深度要求 钢筋混凝土梁 组合梁结合面 0 .5 0 不允许贯通结合面 预应力混凝土梁 梁体竖向裂缝 不允许 梁体纵向裂缝 0 .2 0 砖石、混凝土拱 拱圈横向 0 .3 0 深度低于拱圈高度一半 墩台 各类 0 .2 0 ～0 .4 0 不允许贯通墩身截面一半 裂缝深度的无损检测方法有多种。根据测试面的条件，可以分为单面平测法、双面斜测法和钻孔对测法。其中，单面平测法适用面最广。然而，目前常用的裂缝深度的无损检测技术大多是从金属材料的裂缝深度检测中发展而来，在应用于混凝土结构中会遇到各种问题，使得测试结果常常较实际深度偏浅很多，因此难以在实际工程中推广应用。 测...
