混凝土预制吊车梁吊装方案VIP免费

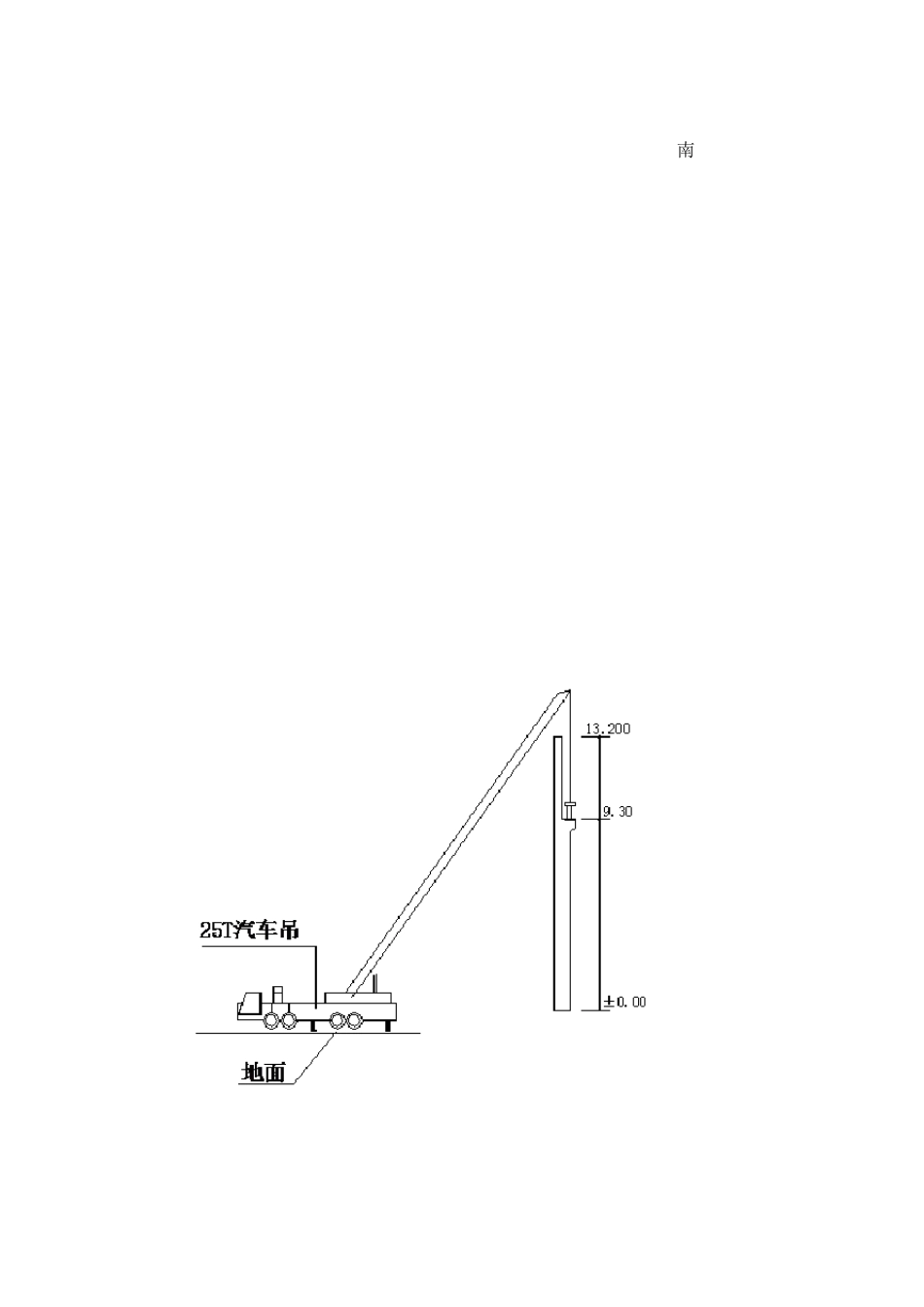

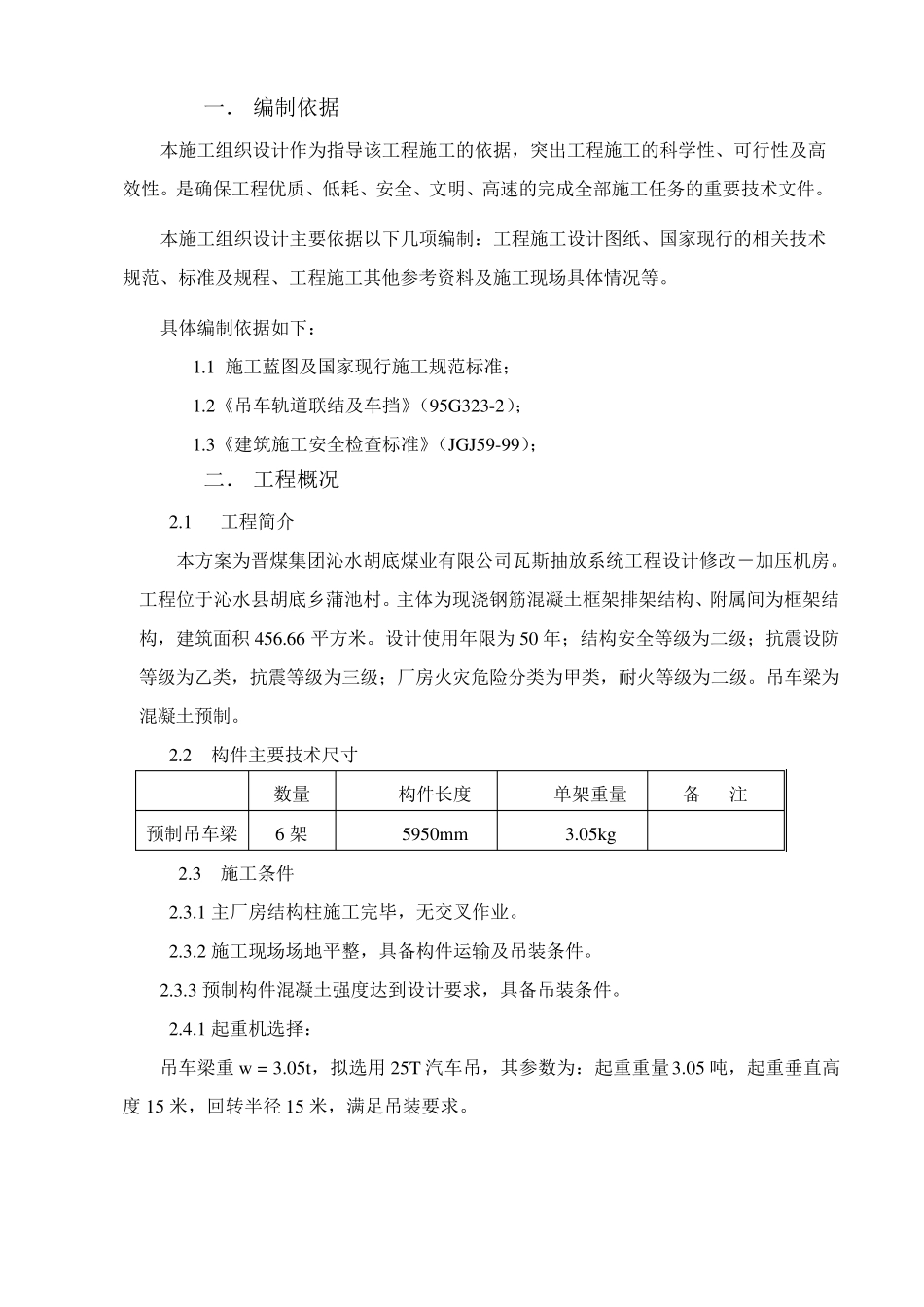

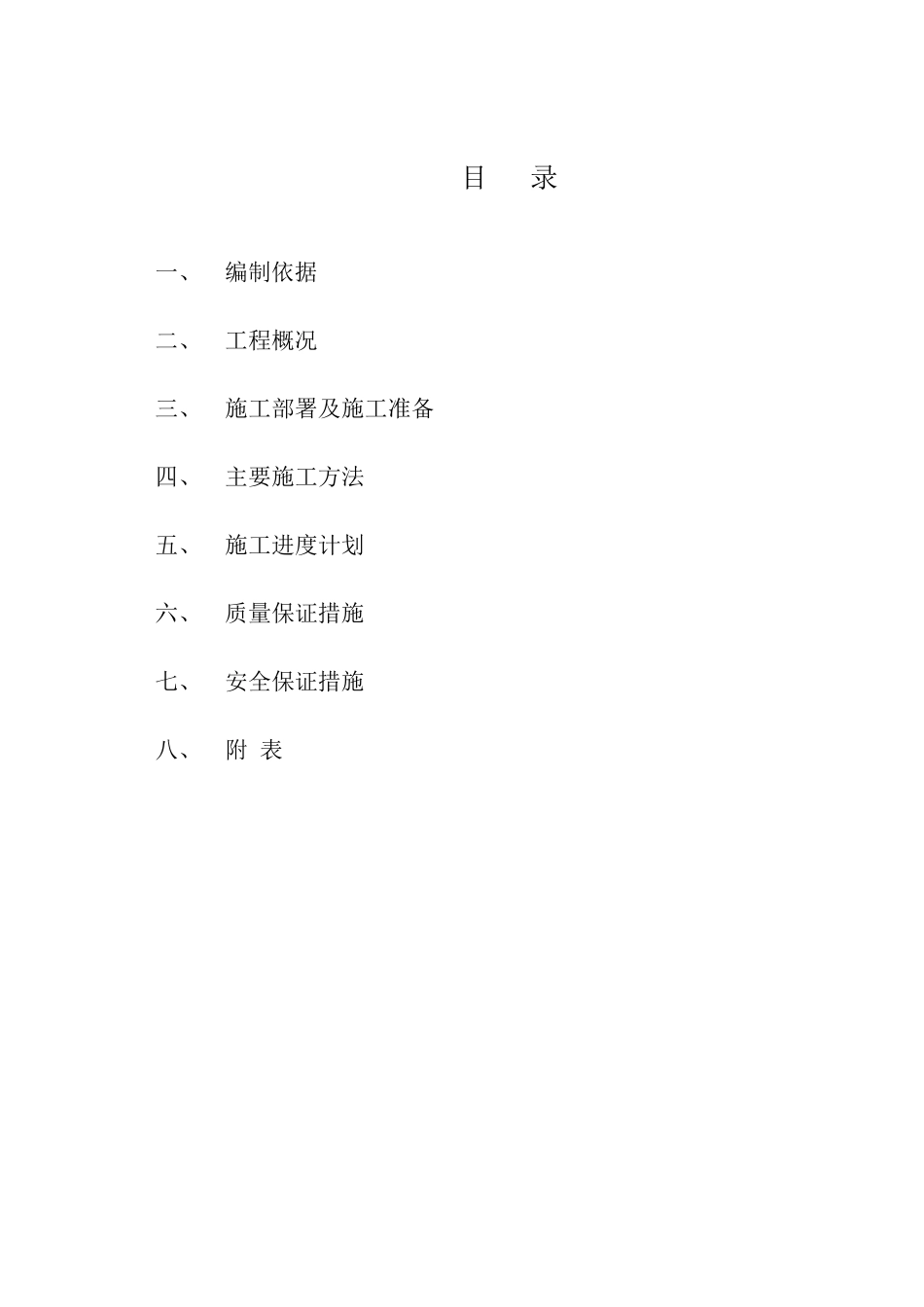

目 录 一、 编制依据 二、 工程概况 三、 施工部署及施工准备 四、 主要施工方法 五、 施工进度计划 六、 质量保证措施 七、 安全保证措施 八、 附 表 一． 编制依据 本施工组织设计作为指导该工程施工的依据，突出工程施工的科学性、可行性及高效性。是确保工程优质、低耗、安全、文明、高速的完成全部施工任务的重要技术文件。 本施工组织设计主要依据以下几项编制：工程施工设计图纸、国家现行的相关技术规范、标准及规程、工程施工其他参考资料及施工现场具体情况等。 具体编制依据如下： 1.1 施工蓝图及国家现行施工规范标准； 1.2《吊车轨道联结及车挡》（95G323-2）； 1.3《建筑施工安全检查标准》（JGJ59-99）； 二． 工程概况 2.1 工程简介 本方案为晋煤集团沁水胡底煤业有限公司瓦斯抽放系统工程设计修改－加压机房。工程位于沁水县胡底乡蒲池村。主体为现浇钢筋混凝土框架排架结构、附属间为框架结构，建筑面积456.66 平方米。设计使用年 限为50 年 ；结构安全等级 为二级 ；抗 震 设防等级 为乙 类 ，抗 震 等级 为三 级 ；厂 房火 灾 危 险 分 类 为甲 类 ，耐 火 等级 为二级 。吊车梁 为混凝土预 制。 2.2 构件主要技术尺 寸 数 量 构件长 度 单 架重量 备 注 预 制吊车梁 6 架 5950mm 3.05kg 2.3 施工条 件 2.3.1 主厂 房结构柱 施工完毕 ，无 交 叉 作业。 2.3.2 施工现场场地 平整 ，具备 构件运 输 及吊装 条 件。 2.3.3 预 制构件混凝土强 度 达 到 设计要求 ，具备 吊装 条 件。 2.4.1 起 重机选 择 ： 吊车梁 重 w = 3.05t，拟 选 用25T 汽 车吊，其参数 为：起 重重量 3.05 吨 ，起 重垂 直 高度 15 米，回 转 半 径 15 米，满 足 吊装 要求 。 南 2.4.2 索具的选择： 吊装物的自重G＝3.05ｔ吊点为吊车梁的端部向内700mm处吊环。 吊索所受的拉力S＝ａ/ｎ×1/ｓｉｎ 600 = 30.58/2×1/ｓｉｎ600=17.2ｋN 钢丝绳的长度L=2/ｃｏｓ600=6ｍ 由表中查得,极限强度为1870Mｐａ的6×19+1 直径为14ｍｍ的钢丝绳作吊索 允许拉力Pａ=Pｍ/K=121/6=20.17ｋN 安全系数K=6 满足要求。 三．施工部署及施工准备 3.1 施工部署 3.1.1 施工阶段划分 根据工程实际情况，该工程划分为二个施工阶段，即施工准备阶段、吊装施工阶段。 施工准备阶段主要包括：吊装机械及各种...
