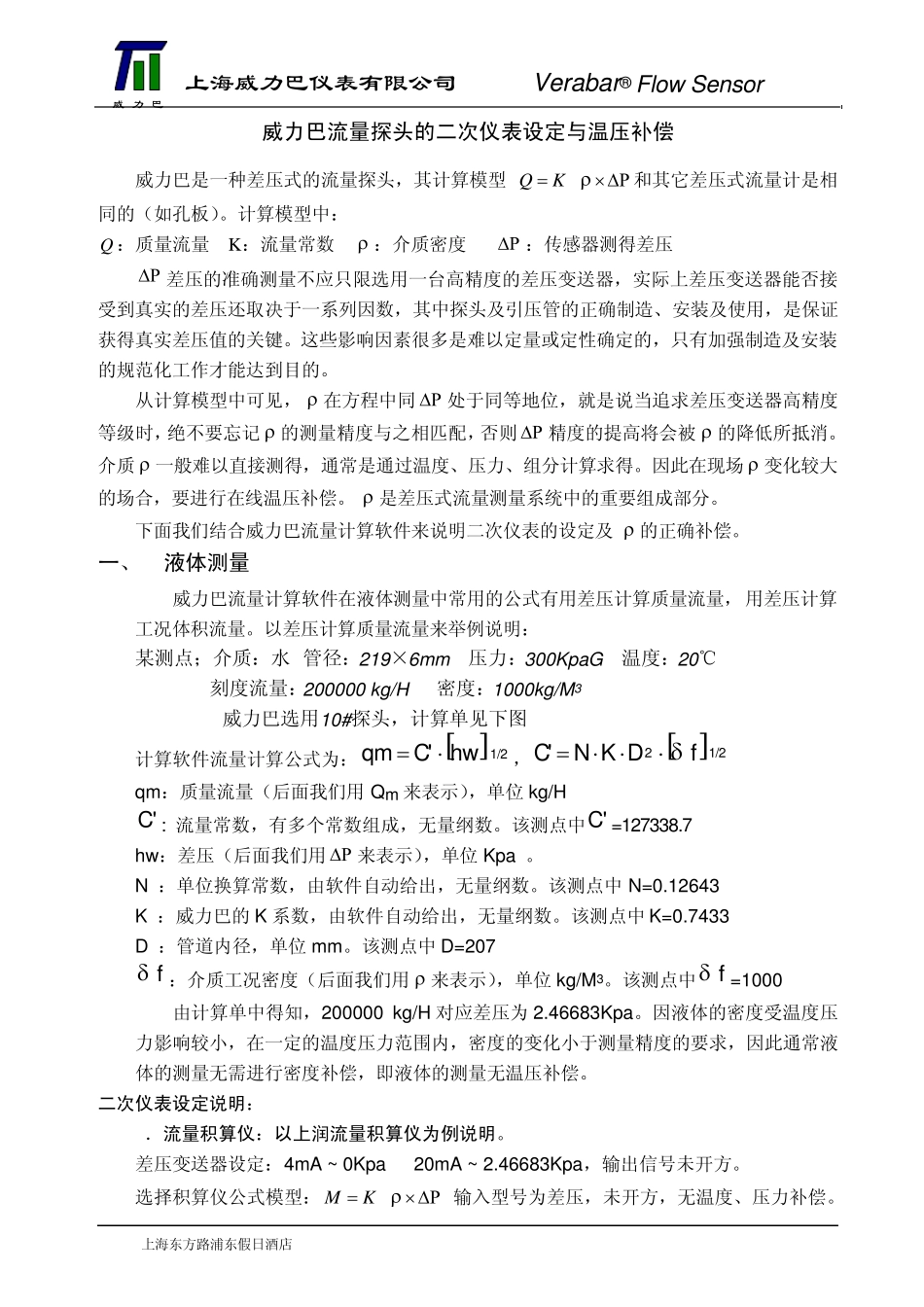

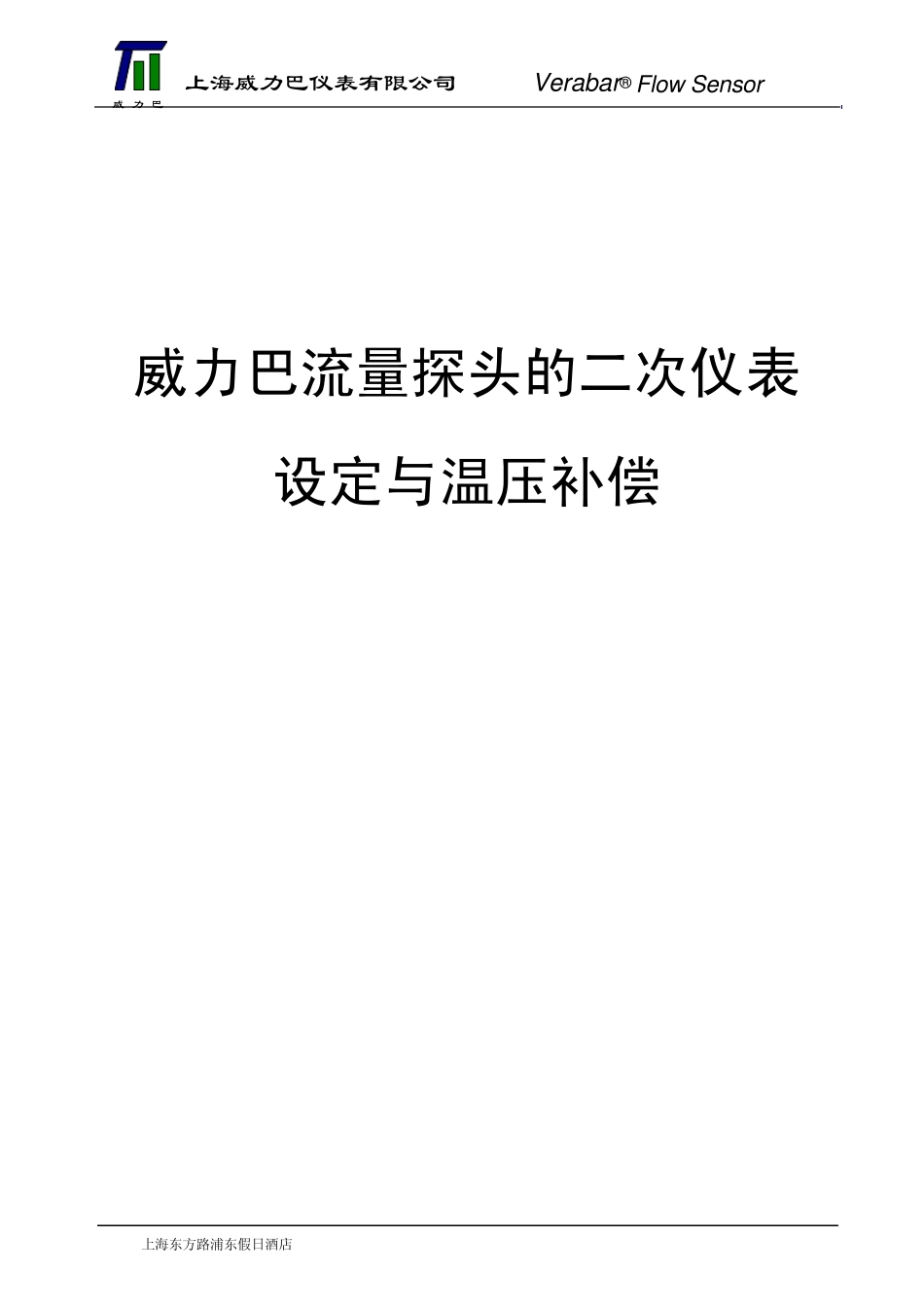

上海威力巴仪表有限公司 Verabar® Flow Sensor 上海东方路浦东假日酒店 1108 TEL:(021)58306120,58306121 FAX:(021)68670405 ,68675405 P 1 威 力 巴 威力巴流量探头的二次仪表 设定与温压补偿 上海威力巴仪表有限公司 Verabar® Flow Sensor 上海东方路浦东假日酒店 1108 TEL:(021)58306120,58306121 FAX:(021)68670405 ,68675405 P 2 威 力 巴威力巴流量探头的二次仪表设定与温压补偿 威力巴是一种差压式的流量探头，其计算模型 KQ和其它差压式流量计是相同的（如孔板）。计算模型中： Q：质量流量 K ：流量常数  ：介质密度  ：传感器测得差压  差压的准确测量不应只限选用一台高精度的差压变送器，实际上差压变送器能否接受到真实的差压还取决于一系列因数，其中探头及引压管的正确制造、安装及使用，是保证获得真实差压值的关键。这些影响因素很多是难以定量或定性确定的，只有加强制造及安装的规范化工作才能达到目的。 从计算模型中可见，  在方程中同  处于同等地位，就是说当追求差压变送器高精度等级时，绝不要忘记 的测量精度与之相匹配，否则 精度的提高将会被 的降低所抵消。介质  一般难以直接测得，通常是通过温度、压力、组分计算求得。因此在现场 变化较大的场合，要进行在线温压补偿。  是差压式流量测量系统中的重要组成部分。 下面我们结合威力巴流量计算软件来说明二次仪表的设定及  的正确补偿。 一、 液体测量 威力巴流量计算软件在液体测量中常用的公式有用差压计算质量流量，用差压计算工况体积流量。以差压计算质量流量来举例说明： 某测点；介质：水 管径：219×6mm 压力：300KpaG 温度：20℃ 刻度流量：200000 kg/H 密度：1000kg/M3 威力巴选用10#探头，计算单见下图 计算软件流量计算公式为： 1/2hw C'qm， 1/22fDK NC' qm：质量流量（后面我们用 Qm 来表示），单位kg/H C' : 流量常数，有多个常数组成，无量纲数。该测点中C' =127338.7 hw：差压（后面我们用  来表示），单位Kpa 。 N ：单位换算常数，由软件自动给出，无量纲数。该测点中 N=0.12643 K ：威力巴的 K 系数，由软件自动给出，无量纲数。该测点中 K=0.7433 D ：管道内径，单位mm。该测点中 D=207 f：介质工况密度（后面我们用  来表示），单位kg/M3。该测点中f=1000 ...
