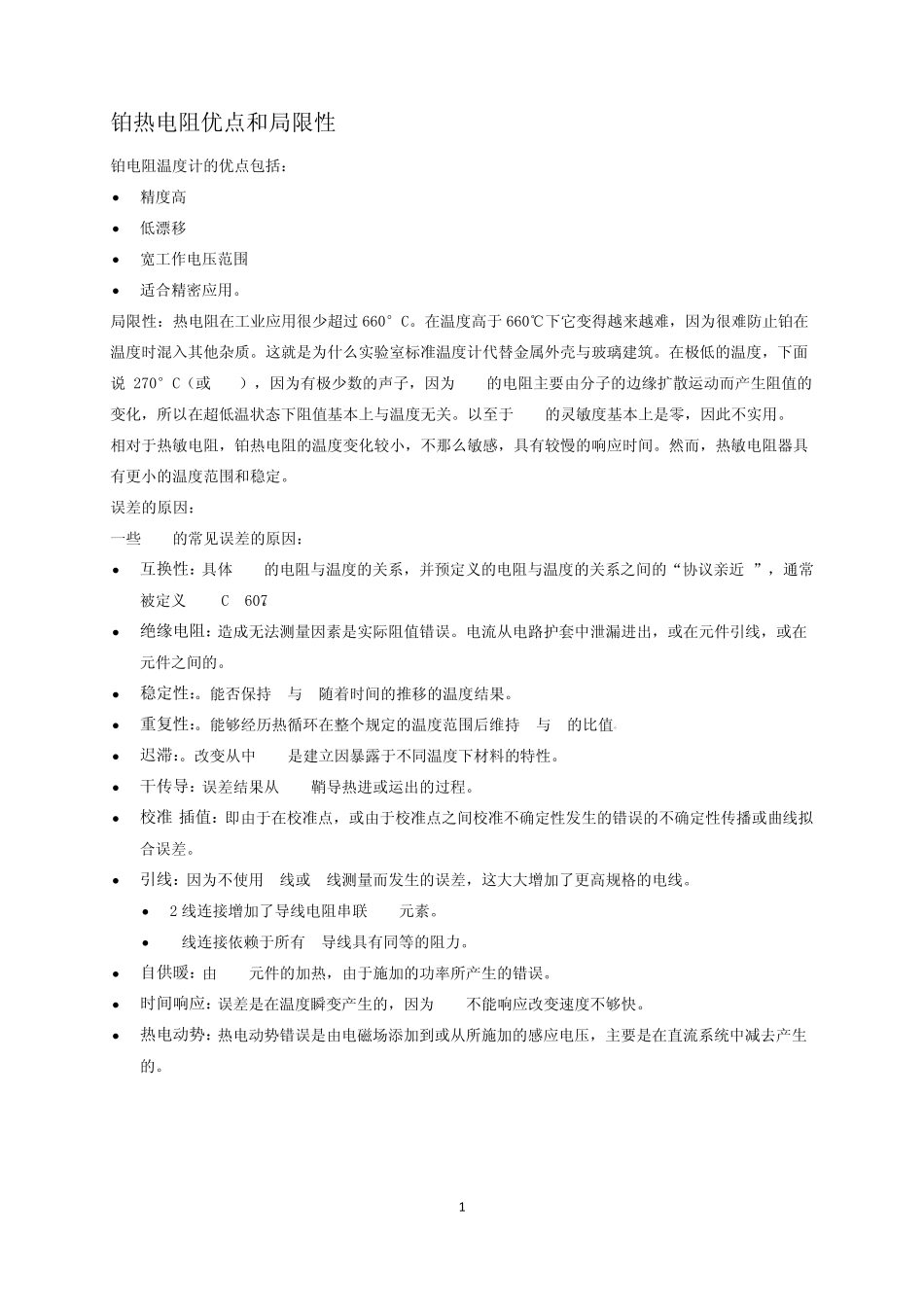

1 铂热电阻优点和局限性 铂电阻温度计的优点包括: 精度高 低漂移 宽工作电压范围 适合精密应用。 局限性:热电阻在工业应用很少超过660°C。在温度高于 660℃下它变得越来越难,因为很难防止铂在温度时混入其他杂质。这就是为什么实验室标准温度计代替金属外壳与玻璃建筑。在极低的温度,下面说-270°C(或 3 K),因为有极少数的声子,因为 RTD的电阻主要由分子的边缘扩散运动而产生阻值的变化,所以在超低温状态下阻值基本上与温度无关。以至于 RTD的灵敏度基本上是零,因此不实用。 相对于热敏电阻,铂热电阻的温度变化较小,不那么敏感,具有较慢的响应时间。然而,热敏电阻器具有更小的温度范围和稳定。 误差的原因: 一些 PRT的常见误差的原因: 互换性:具体 PRT的电阻与温度的关系,并预定义的电阻与温度的关系之间的“协议亲近 ”,通常被定义 IEC 60751。 绝缘电阻:造成无法测量因素是实际阻值错误。电流从电路护套中泄漏进出,或在元件引线,或在元件之间的。 稳定性:。能否保持 R与 T随着时间的推移的温度结果。 重复性:。能够经历热循环在整个规定的温度范围后维持 R与 T的比值。 迟滞:。改变从中 RTD是建立因暴露于不同温度下材料的特性。 干传导:误差结果从 PRT鞘导热进或运出的过程。 校准/插值:即由于在校准点,或由于校准点之间校准不确定性发生的错误的不确定性传播或曲线拟合误差。 引线:因为不使用4线或 3线测量而发生的误差,这大大增加了更高规格的电线。 2 线连接增加了导线电阻串联 PRT元素。 3线连接依赖于所有 3导线具有同等的阻力。 自供暖:由 PRT元件的加热,由于施加的功率所产生的错误。 时间响应:误差是在温度瞬变产生的,因为 PRT不能响应改变速度不够快。 热电动势:热电动势错误是由电磁场添加到或从所施加的感应电压,主要是在直流系统中减去产生的。 2 热电阻与热电偶 工业测量温度的两种最常见的方法是用电阻温度检测器(RTD)和热电偶。它们之间的选择通常是由四个因素决定的。 温度:如果过程温度-200〜500℃(-328.0至932°F)之间,工业热电阻是较好的选择热电偶有 2,320℃(-292.0到 4,210°F)的范围为-180,[ 15 ]因此对于温度高于 500°C(932°F),他们是唯一接触式温度测量装置。 响应时间:如果该过程需要一个非常快的响应于温度变化的组分的...
