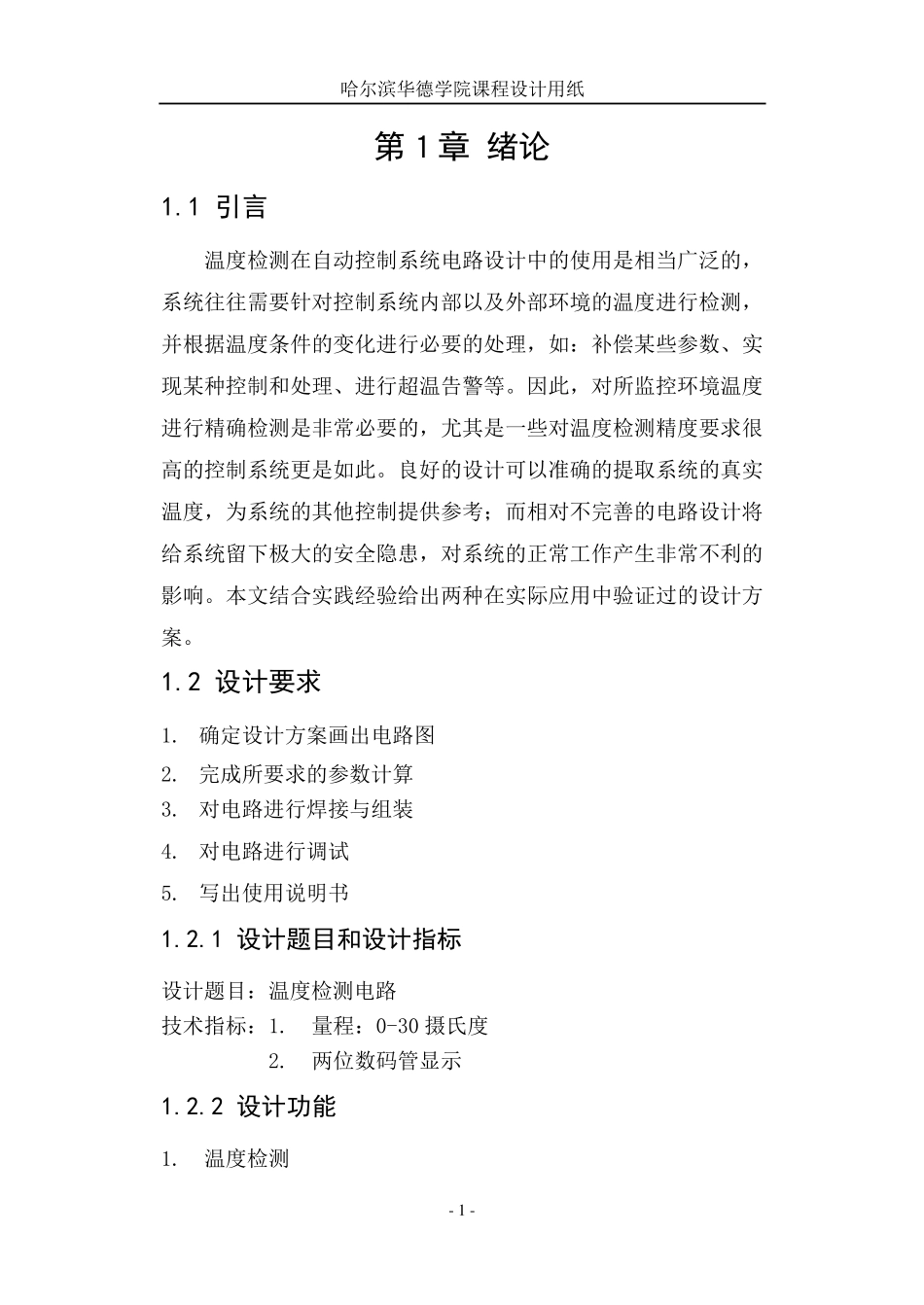

哈尔滨华德学院课程设计用纸 - 1 - 第１章 绪论 1.1 引言 温度检测在自动控制系统电路设计中的使用是相当广泛的，系统往往需要针对控制系统内部以及外部环境的温度进行检测，并根据温度条件的变化进行必要的处理，如：补偿某些参数、实现某种控制和处理、进行超温告警等。因此，对所监控环境温度进行精确检测是非常必要的，尤其是一些对温度检测精度要求很高的控制系统更是如此。良好的设计可以准确的提取系统的真实温度，为系统的其他控制提供参考；而相对不完善的电路设计将给系统留下极大的安全隐患，对系统的正常工作产生非常不利的影响。本文结合实践经验给出两种在实际应用中验证过的设计方案。 1.2 设计要求 1. 确定设计方案画出电路图 2. 完成所要求的参数计算 3. 对电路进行焊接与组装 4. 对电路进行调试 5. 写出使用说明书 1.2.1 设计题目和设计指标 设计题目：温度检测电路 技术 指 标 ：1. 量 程：0-30 摄 氏 度 2. 两位 数码 管 显 示 1.2.2 设计功能 1. 温度检测 哈尔滨华德学院课程设计用纸 - 2 - 2. 信号调理 3. 数码显示 1.2.3 硬件设计 1.传感器可选择LM35（因为热敏电阻的精度不高）。 2.模数转换，译码可选择集成芯片 ICL7107 芯片。 3.显示电路可以选择数码管三位显示室温。 1.3 需要做的工作 1.器件选型 2.原理图绘制 3.各个流程设计 4.仿真之后做出实物 哈尔滨华德学院课程设计用纸 - 3 - 第２章 电路的方框图 2.1 数字温度计电路原理系统方框图 数字温度计电路原理系统方框图，如图1-1 所示。 图1-1 电路原理方框图 2.2 方框图工作流程介绍 通过温度传感器采集到温度信号，经过放大电路送到 A/D转换器，然后通过译码器驱动数码管显示温度。在温度采集过程中我们选择多种传感器进行比较，但我们最终选择 LM 35 温度传感器，因为它校准方式简单，使用温度范围适中。在 A/D 转换和译码的过程中，我们选择了 ICL7107 芯片，因为他集模数转换与译码器于一体，使得外围电路简单，易于焊接，而且抗干扰能力强。 哈尔滨华德学院课程设计用纸 - 4 - 第3 章 单元电路设计和器件的选择 3.1 温度采集电路的设计 3.1.1 工作原理 传感器电路采用核心部件是 LM35AH，供电电压为直流15V 时，工作电流为120mA，功耗极低，在全温度范围工作时，电流变化很小。LM35 AH 具有很高的工作精度和较宽的线性工作范围，该器件输出电压与摄氏...
