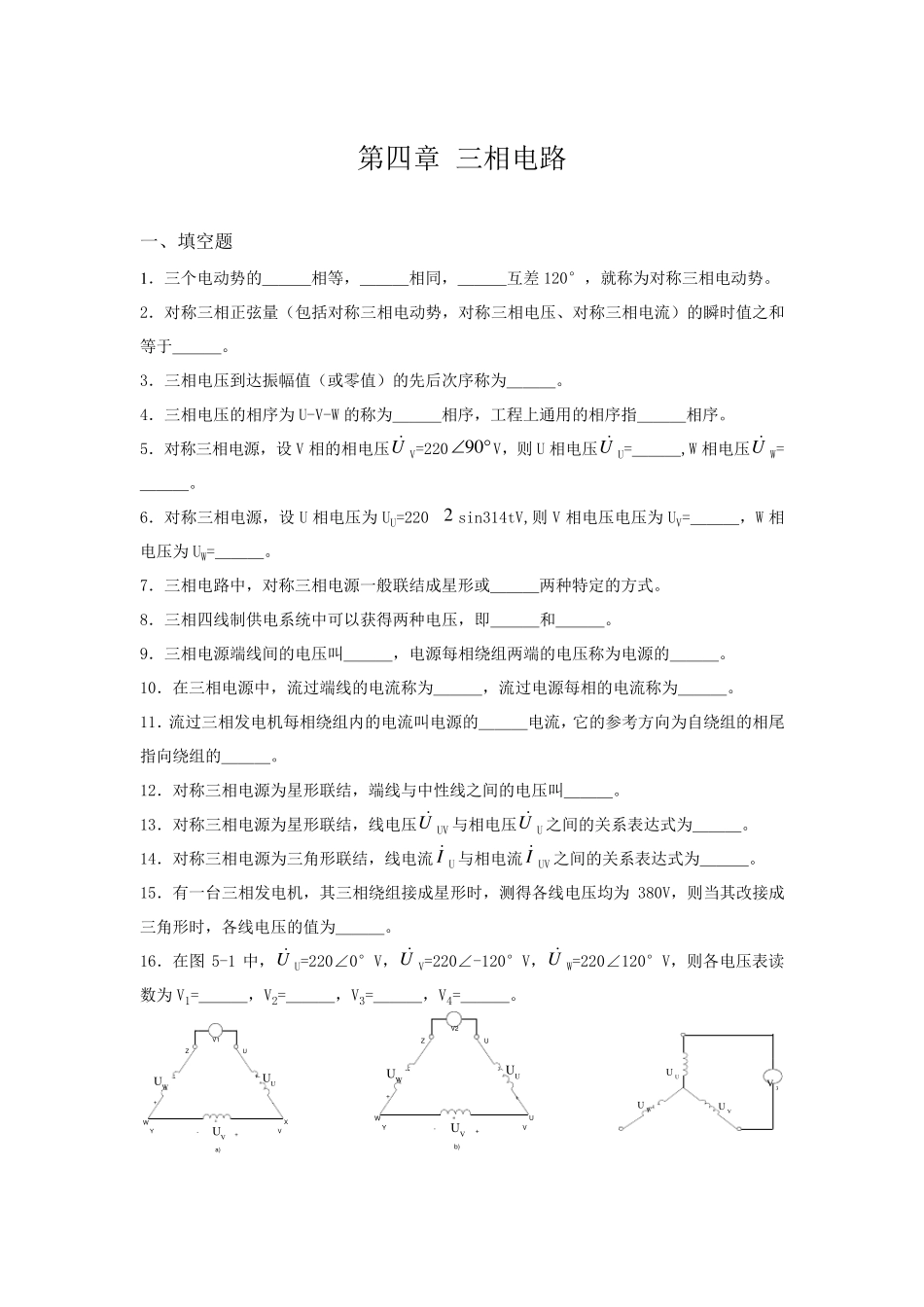

第四章 三相电路 一、填空题 1．三个电动势的＿＿＿相等，＿＿＿相同，＿＿＿互差120°，就称为对称三相电动势。 2．对称三相正弦量（包括对称三相电动势，对称三相电压、对称三相电流）的瞬时值之和等于＿＿＿。 3．三相电压到达振幅值（或零值）的先后次序称为＿＿＿。 4．三相电压的相序为 U-V-W 的称为＿＿＿相序，工程上通用的相序指＿＿＿相序。 5．对称三相电源，设 V 相的相电压UV=220 90 V，则 U 相电压UU=＿＿＿,W 相电压UW=＿＿＿。 6．对称三相电源，设 U 相电压为 UU=2202 sin314tV,则 V 相电压电压为 UV=＿＿＿，W 相电压为 UW=＿＿＿。 7．三相电路中，对称三相电源一般联结成星形或＿＿＿两种特定的方式。 8．三相四线制供电系统中可以获得两种电压，即＿＿＿和＿＿＿。 9．三相电源端线间的电压叫＿＿＿，电源每相绕组两端的电压称为电源的＿＿＿。 10．在三相电源中，流过端线的电流称为＿＿＿，流过电源每相的电流称为＿＿＿。 11．流过三相发电机每相绕组内的电流叫电源的＿＿＿电流，它的参考方向为自绕组的相尾指向绕组的＿＿＿。 12．对称三相电源为星形联结，端线与中性线之间的电压叫＿＿＿。 13．对称三相电源为星形联结，线电压UUV 与相电压UU 之间的关系表达式为＿＿＿。 14．对称三相电源为三角形联结，线电流 IU 与相电流 IUV 之间的关系表达式为＿＿＿。 15．有一台三相发电机，其三相绕组接成星形时，测得各线电压均为 380V，则当其改接成三角形时，各线电压的值为＿＿＿。 16．在图 5-1 中，UU=220∠0°V，UV=220∠-120°V，UW=220∠120°V，则各电压表读数为 V1=＿＿＿，V2=＿＿＿，V3=＿＿＿，V4=＿＿＿。 ZUV1+--+WUUU-+VUWYXVa)ZUV2-+-+WUUU-+VUWYUVb)3VUUVUWU3VUUVUWU 图5-1 17．对称三相电源星形联结，若线电压UVu=380 2 sin(ωt+30 )V，则线电压UVW=＿＿＿，UWU=＿＿＿；相电压UU=＿＿＿，UV=＿＿＿，UW=＿＿＿，UU=＿＿＿，UV=＿＿＿，UW=＿＿＿。 18．对称三相电源三角形联结，若U 相电压UU=220∠0°V，则相电压UV=＿＿＿，UW=＿＿＿，线电压UUV=＿＿＿，UVW=＿＿＿，UWU=＿＿＿。 19．对称三相电源U 相电压Uu =Umsin(ωt- 2)V，则星形联结时，线电压WUu =＿＿＿。 20．若在三角形接法的发电机中，相电流 IVU=1A，IWV=1∠-120°A，IUW=1∠120°A，则线电流 IU=＿＿＿，IV=＿＿...
