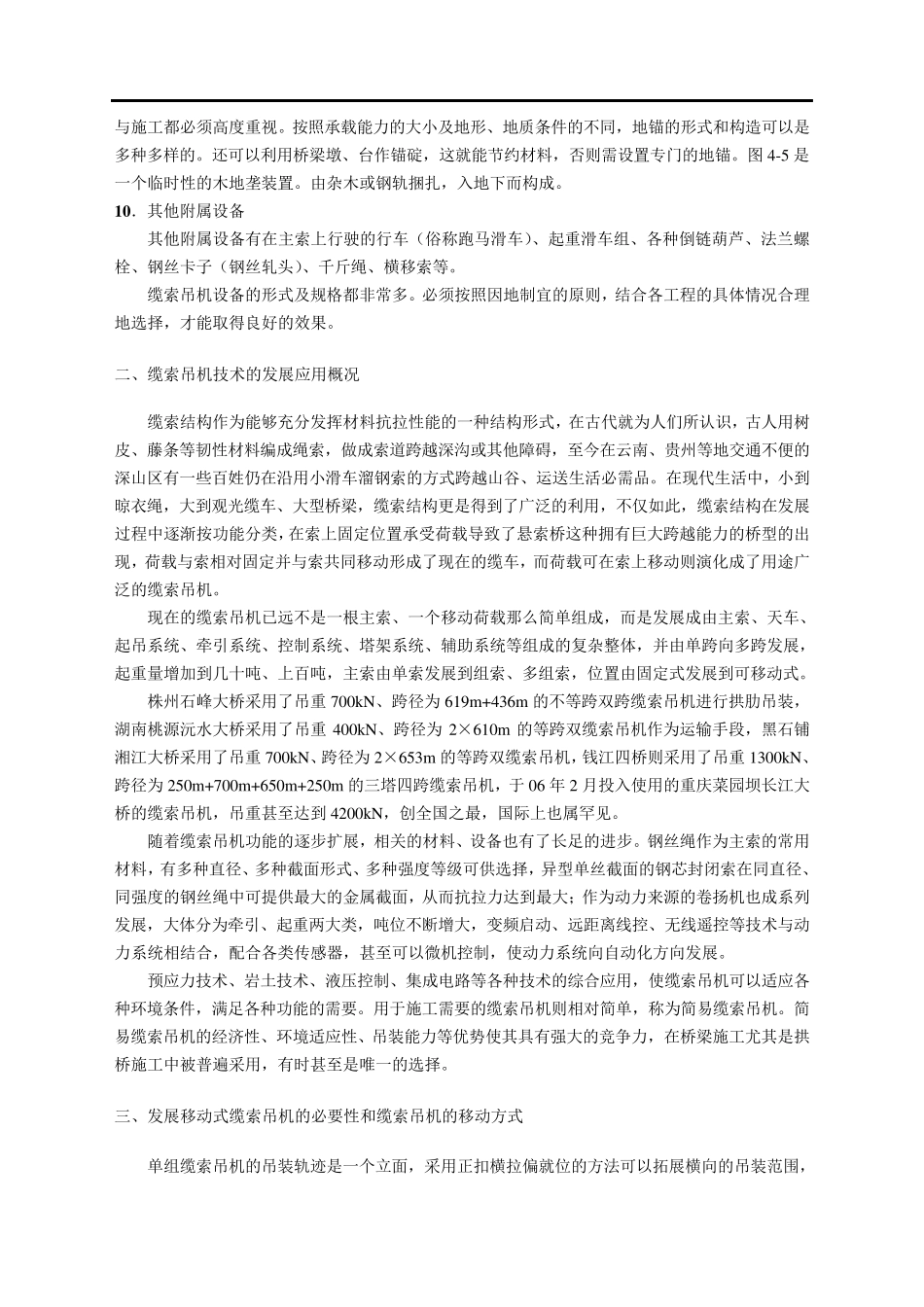

《桥梁施工临时结构》 授课教案 第四章 缆索吊机 Chapter 4 Cable Crane 第四章 缆索吊机 Chapter 4 Cable Crane 第一节 概述 Section 1 Summary 一、缆索吊机的设备 缆索吊机设备，按其用途和作用可以分为：主索、工作索、塔架和锚固装置等四个基本组成。1 ．主索 主索为承重索或运输天线。它横跨桥墩，支承在两侧塔架的索鞍上，两端锚固于地锚。吊运拱箱（肋）或其他构件的行车支承于主索上。主索的断面根据吊运的构件重量、垂度、计算跨度等因素进行计算。一般根据桥面宽度（两外侧拱箱的距离）及设备供应情况可设 3 组主索。每组主索可由若干根平行钢丝绳组成。 2 ．起重索 用于控制吊物的升降（即垂直运输），一端与卷扬机相连，另一端固定于对岸的地锚上。当行车在主索上沿桥跨往复运行时，可保持行车与吊钩间的起重索长度不随行车的移动而改变。 3 ．牵引索 用于拉动行车沿桥跨方向在主索上移动（即水平运输），故需一对牵引索。既可分别连接在两台卷扬机上，也可合栓在一台双滚筒卷扬机上，便于操作。 4 ．结索 用于悬挂分索器。使主索、起重索、牵引索不致相互干扰。它仅承受分索器重量及自重。 5 ．扣索 当拱箱（肋）分段吊装时，需用扣索悬挂端段箱（肋）及中段箱（肋），并可利用扣索调整端、中段箱（肋）接头处标高。扣索的一端系在拱箱（肋）接头附近的扣环上，另一端通过扣索排架或塔架固定于地锚上。为了便于调整扣索的长度，可设置手摇绞车及张紧索。 6 ．缆风索 亦称浪风绳。用来保证塔架的纵横向稳定及拱肋安装就位后的横向稳定。 7 ．塔架及索鞍 塔架是用来提高主索的临空高度及支承各种受力钢索的结构物。塔架的形式是多种多样的，按材料可分为木塔架和钢塔架两类。 目前多采用钢塔架。钢塔架可采用龙门架式、独脚扒杆式或万能杆件拼装成的各种形式。 塔架顶上设置索鞍。为放置主索、起重索、扣索等用。可以减小钢丝绳与塔架的摩阻力，使塔架承受较小的水平力，并减小钢丝绳的磨损。 8 ．电动卷扬机及手摇绞车 这些设备主要用作牵引、起吊等的动力装置电动卷扬机速度快，但不易控制，一般多用于起重索和牵引索。对于要求精细调整钢束的部位，多采用手摇绞车，以便于操纵。 9 ．地锚亦称地垄或锚锭 用于锚固主索、扣索、起重索及绞车等。地锚的可靠性对缆索吊装的安全有决定性影响，设计 与施工都必须高度重视。按照承载能力的大小及地形、地质条件的不同，地锚的形式和构...
