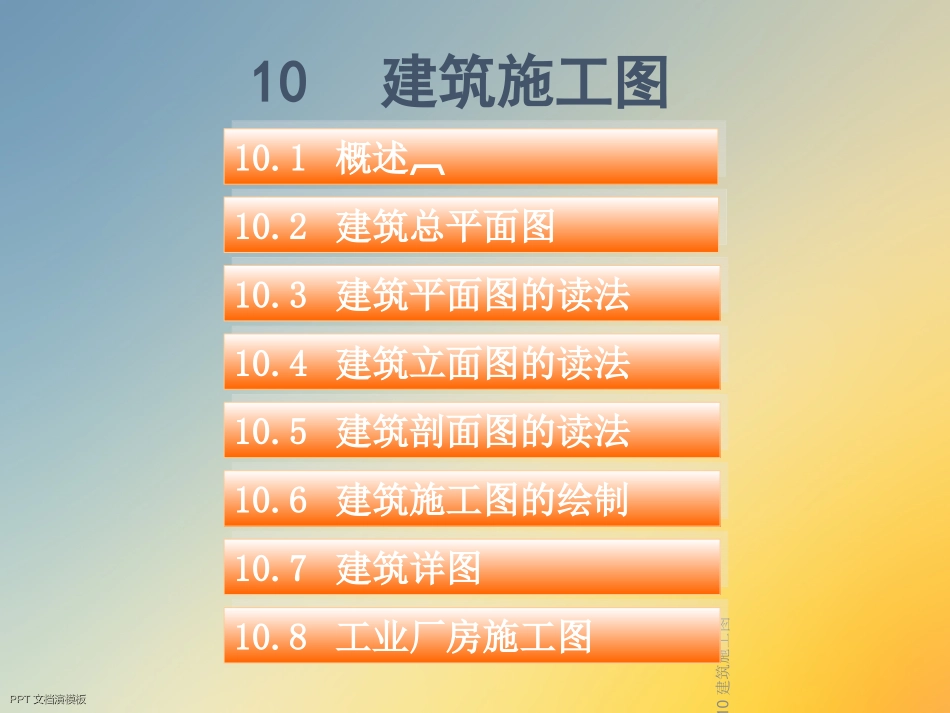

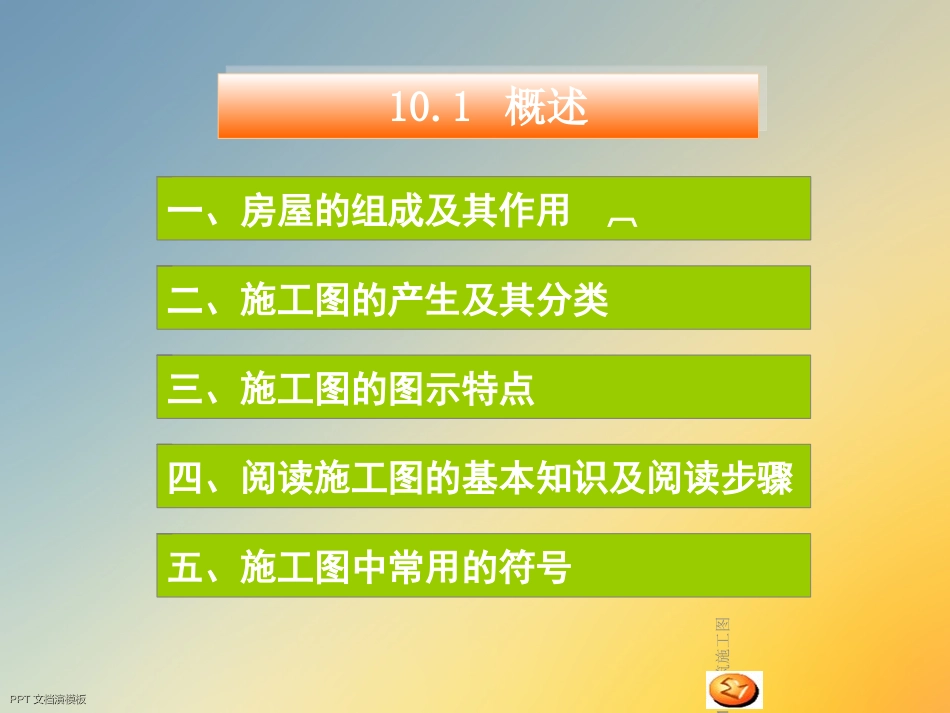

24/10/19chapter10建筑施工图PPTPPT文档演模板文档演模板chapter10建筑施工图chapter10建筑施工图PPTPPT文档演模板文档演模板10建筑施工图10.2建筑总平面图10.2建筑总平面图10.3建筑平面图的读法10.3建筑平面图的读法10.1概述10.1概述10.4建筑立面图的读法10.4建筑立面图的读法10.5建筑剖面图的读法10.5建筑剖面图的读法10.6建筑施工图的绘制10.6建筑施工图的绘制10.7建筑详图10.7建筑详图10.8工业厂房施工图10.8工业厂房施工图chapter10建筑施工图PPTPPT文档演模板文档演模板二、施工图的产生及其分类一、房屋的组成及其作用三、施工图的图示特点四、阅读施工图的基本知识及阅读步骤五、施工图中常用的符号10.1概述10.1概述chapter10建筑施工图PPTPPT文档演模板文档演模板大量性民用建筑的基本构造组成内容是相似的。楼房从下向上数为第一层(也叫底层、首层)、第二、三、……、顶层(本例的第四层即为顶层)。由图可知一幢房屋由基础、墙或柱、楼面与地面、楼梯、门窗、屋面等6大部分组成,它们各处在不同的部位,发挥着各自的作用。一、房屋的组成及其作用chapter10建筑施工图PPTPPT文档演模板文档演模板房屋的构造组成基础墙楼面、地面楼梯门窗屋面chapter10建筑施工图PPTPPT文档演模板文档演模板1.基础基础是建筑物与土层直接接触的部分,承受建筑物的全部荷载,并把它们传给地基(地基是基础下面的土层,承受由基础传来的整个建筑物的重量),但地基不是房屋的组成部分。2.墙墙是房屋的承重和围护构件。凡位于房屋四周的墙称为外墙,其中位于房屋两端的外墙称为山墙。外墙有防风、雨、雪的侵袭和保温、隔热的作用,故又称外围护墙。凡位于房屋内部的墙称为内墙,主要起分隔房间和承重的作用。另外沿建筑物短轴方向布置的墙称横墙,沿建筑物长轴方向布置的墙称纵墙。直接承受上部传来荷载的墙称为承重墙,不承受外来荷载的墙称为非承重墙。chapter10建筑施工图PPTPPT文档演模板文档演模板3.楼面与地面楼面与地面是分隔建筑空间的水平承重构件。楼面是二层及其以上各层的水平分隔并承受家具、设备和人的重量,并把这些荷载传给墙和柱。地面是指第一层使用的水平部分,它承受第一层房间的荷载。4.楼梯楼梯是楼房的垂直交通设施,供人们上下楼层和紧急疏散之用。台阶是室内外高差的构造处理方式,同时也供室内外交通之用。chapter10建筑施工图PPTPPT文档演模板文档演模板6.屋面屋面是房屋顶部的围护和承重构件,由承重层、防水层和其他构造层组成。此外,天沟、雨篷、雨水管、勒脚、散水、明沟等起着排水和保护墙身的作用。阳台供远眺、晾晒之用,同时也起到立面造型的效果。5.门窗门主要作交通联系和分隔房间之用,窗主要作采光、通风之用。门和窗作为房屋围护构件,还能阻止风、霜、雪、雨等侵蚀和隔声。门窗是建筑外观的一部分,它们的大小、比例、色彩还对建筑立面处理和室内装饰产生艺术影响。chapter10建筑施工图PPTPPT文档演模板文档演模板初步设计的目的，是提出方案，详细说明该建筑的平面布置、立面处理、结构选型等内容。施工图设计是为了修改和完善初步设计，以符合施工的需要。1.初步设计阶段(1)设计前的准备：接受任务，明确要求，学习有关政策，收集资料，调查研究。(2)方案设计：方案设计主要通过平面、剖面和立面等图样，把设计意图表达出来。房屋设计初步设计施工图设计二、施工图的产生及其分类chapter10建筑施工图PPTPPT文档演模板文档演模板(3)绘制初步设计图：方案设计确定后，需进一步去解决构件的选型、布置和各工种之间的配合等技术问题，从而对方案作进一步的修改。由建筑设计人员用绘图仪器或计算机按一定比例绘制图样。再送有关部门审批。初步设计图的内容：总平面布置图、建筑平、立、剖面图。初步设计图的表现方法：绘图原理与方法与施工图一样，只是图样的数量和深度（包括表达的内容及尺寸）有较大的区别。同时，初步设计图图面布置可以灵活些，图样的表现方法可以多样些。例如可画上阴影、透视、配景，或用色彩渲染，或用色纸绘画等，以加强图面效果，表示建筑物竣工后的外貌，以便比较和审查。重要建筑有时还要做出小比例的模型来表示建筑物...
