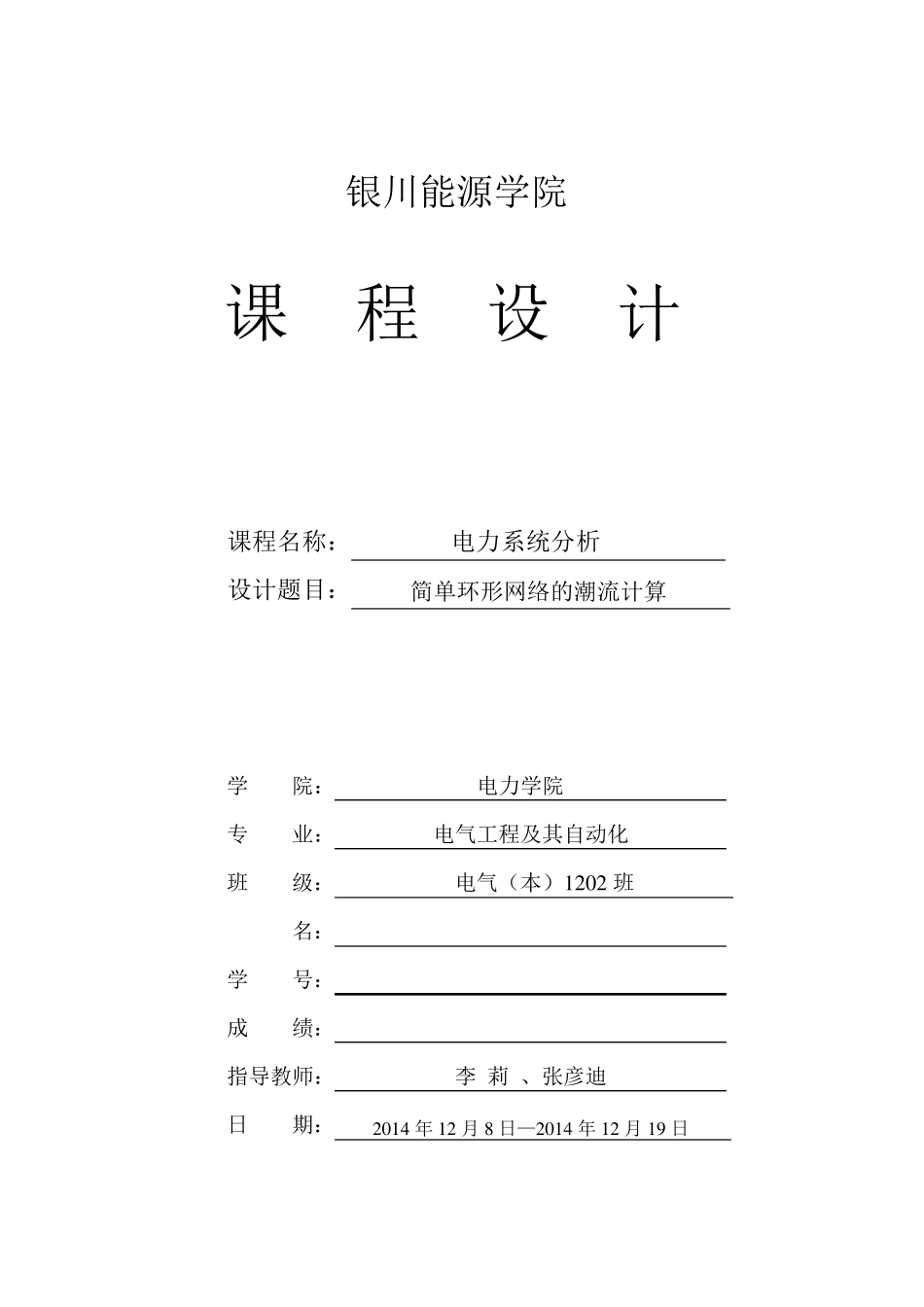

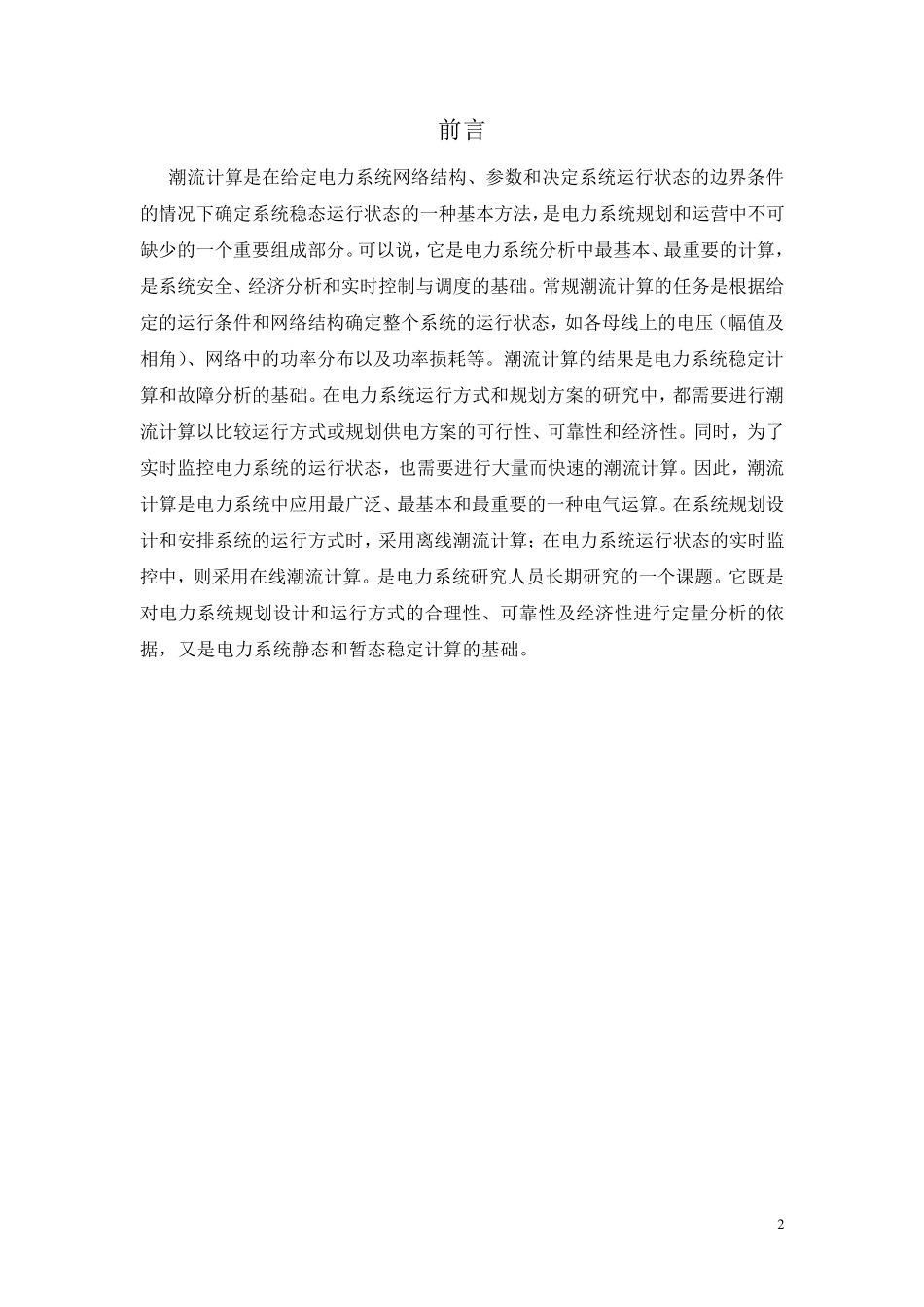

银川能源学院 课 程 设 计 课程名称： 电力系统分析 设计题目： 简单环形网络的潮流计算 学 院： 电力学院 专 业： 电气工程及其自动化 班 级： 电气（本）1 2 0 2 班 * 名： ** 学 号： ********** 成 绩： 指导教师： 李 莉 、张彦迪 日 期： 2 0 1 4 年1 2 月8 日—2 0 1 4 年1 2 月1 9 日 2 前言 潮流计算是在给定电力系统网络结构、参数和决定系统运行状态的边界条件的情况下确定系统稳态运行状态的一种基本方法，是电力系统规划和运营中不可缺少的一个重要组成部分。可以说，它是电力系统分析中最基本、最重要的计算，是系统安全、经济分析和实时控制与调度的基础。常规潮流计算的任务是根据给定的运行条件和网络结构确定整个系统的运行状态，如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等。潮流计算的结果是电力系统稳定计算和故障分析的基础。在电力系统运行方式和规划方案的研究中，都需要进行潮流计算以比较运行方式或规划供电方案的可行性、可靠性和经济性。同时，为了实时监控电力系统的运行状态，也需要进行大量而快速的潮流计算。因此，潮流计算是电力系统中应用最广泛、最基本和最重要的一种电气运算。在系统规划设计和安排系统的运行方式时，采用离线潮流计算；在电力系统运行状态的实时监控中，则采用在线潮流计算。是电力系统研究人员长期研究的一个课题。它既是对电力系统规划设计和运行方式的合理性、可靠性及经济性进行定量分析的依据，又是电力系统静态和暂态稳定计算的基础。 3 目录 前言 ------------------------------------------------------------------------------------------ 2 第一章：简单环形网络的潮流计算原理 -------------------------------------- 4 1 .1 电力线路和变压器上的功率损耗、电压降落及电能损耗 --------------- 4 1 .2 电压降落、电压损耗、电压偏移及电压调整的概念 ---------------------- 5 1 .3 闭环网的潮流计算步骤 ---------------------------------------------------------- 6 第二章：简单环形网络的潮流计算过程 -------------------------------------- 7 2 .1 参数整理 ---------------------------------------------------------------------------- 7 2 .2 计算网络参数及等效电路 ------------------------------------------------------- 8 2 .3 ...
