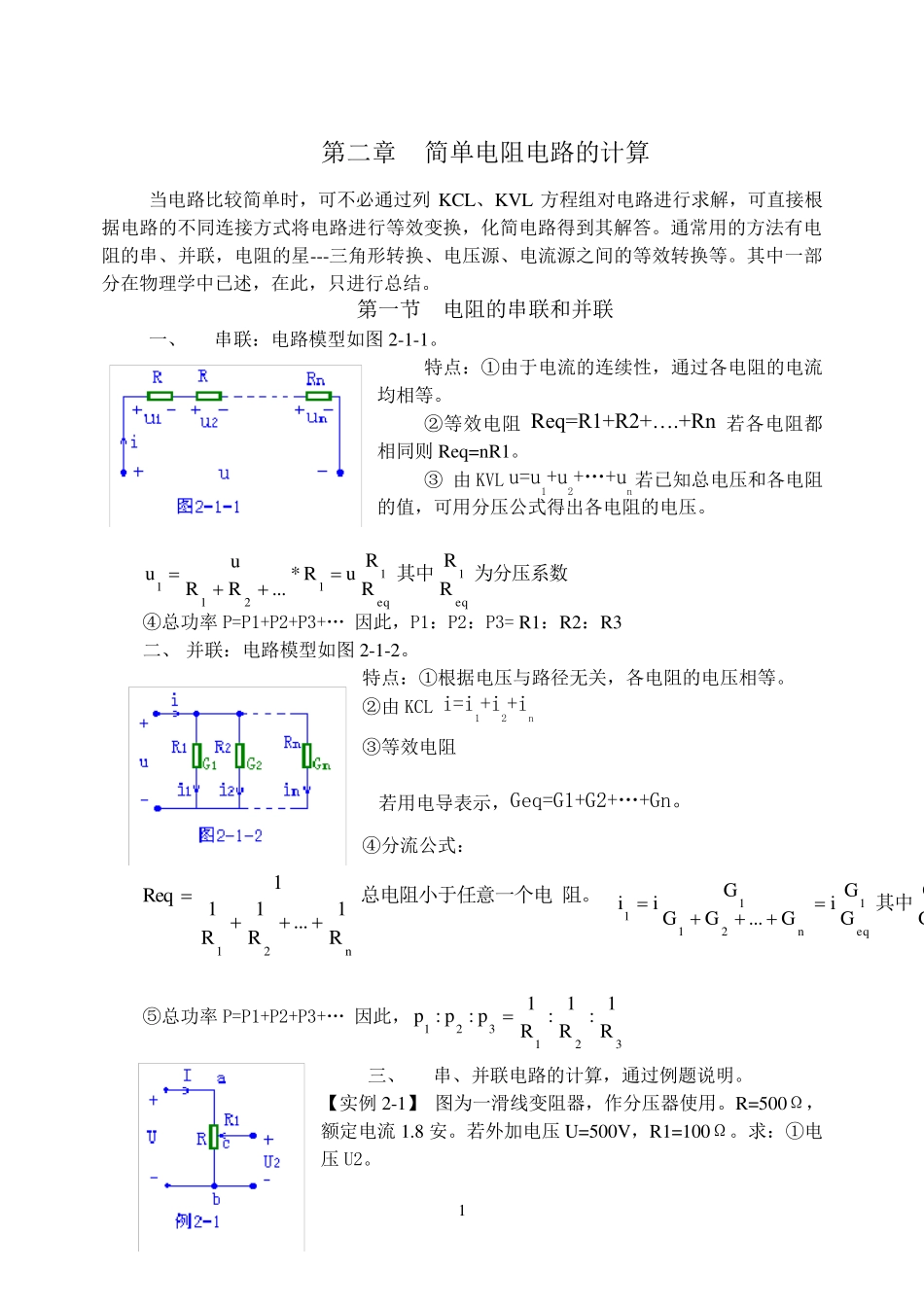

1 第 二 章 简 单 电 阻 电 路 的 计 算 当 电 路 比 较 简 单 时 ， 可 不 必 通 过 列KCL、 KVL 方 程 组 对 电 路 进 行 求 解 ， 可 直 接 根据 电 路 的 不 同 连 接 方 式 将 电 路 进 行 等 效 变 换 ， 化 简 电 路 得 到 其 解 答 。 通 常 用 的 方 法 有 电阻 的 串 、 并 联 ， 电 阻 的 星 ---三 角 形 转 换 、 电 压 源 、 电 流 源 之 间 的 等 效 转 换 等 。 其 中 一 部分 在 物 理 学 中 已 述 ， 在 此 ， 只 进 行 总 结 。 第 一 节 电 阻 的 串 联 和 并 联 一 、 串 联 ： 电 路 模 型 如 图 2-1-1。 特 点 ： ① 由 于 电 流 的 连 续 性 ， 通 过 各 电 阻 的 电 流均 相 等 。 ② 等 效 电 阻Req=R1+R2+… .+Rn 若 各 电 阻 都相 同 则 Req =n R1。 ③ 由 KVL u=u1+u2+… +un 若 已 知 总 电 压 和 各 电 阻的 值 ， 可 用 分 压 公 式 得 出 各 电 阻 的 电 压 。 ④ 总 功 率 P=P1+P2+P3+… 因 此 ， P1： P2： P3= R1： R2： R3 二 、 并 联 ： 电 路 模 型 如 图 2-1-2。 特 点 ： ① 根 据 电 压 与 路 径 无 关 ， 各 电 阻 的 电 压 相 等 。 ② 由 KCL i=i1+i2+in ③ 等 效 电 阻 若 用 电 导 表 示 ， Geq=G1+G2+… +Gn。 ④ 分 流 公 式 ：其 中 GG GGiG...GGGiieq1n2111 ⑤ 总 功 率 P=P1+P2+P3+… 因 此 ，321321R1:R1:R1p:p:p 三 、 串 、 并 联 电 路 的 计 算 ， 通 过 例 题 说 明 。 【 实 例 2-1】 图 为 一 滑 线变 阻 器， 作分 压 器使用 。 R=500Ω，额定电 流 1.8 安。 若 外加电 压 U=500V， R1=100Ω。 求 ： ① 电压 U2。 R1...R1R11Reqn21阻 。总 电 阻 小于 任意一 个电为 分 压 系数其 中eq1eq11211RR RRuR*...RRuu 2 ②若用内阻Rv=800Ω的电压表测量输出电压，问电压表的读数多大。③若误将内阻0.5Ω的电流表当电压表去测量输出电压，会有何后果。 解：①根据分压公式：v400500100500500RRRUU12 ②用内阻800Ω的电压表测量输出电压，相当于...
