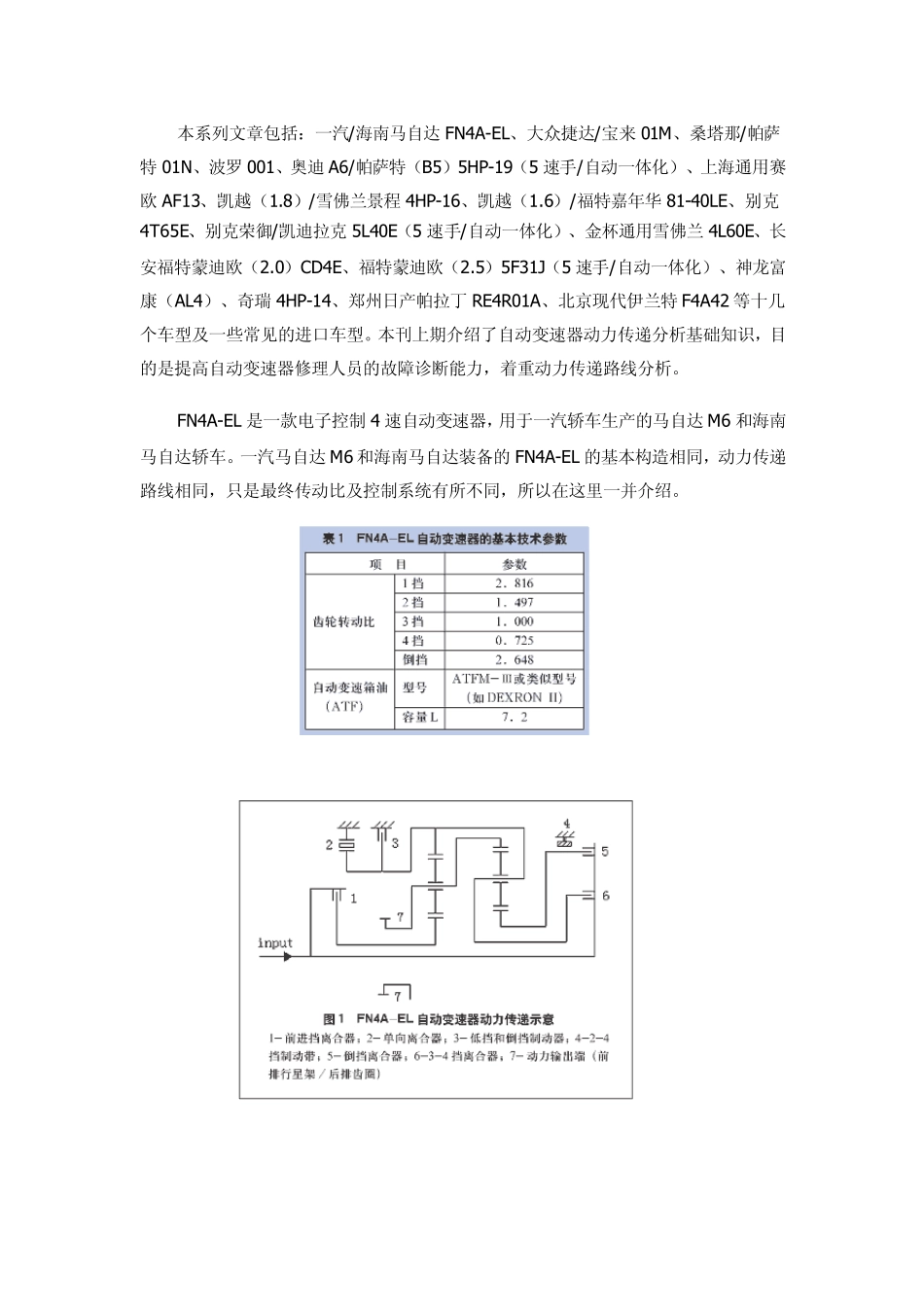

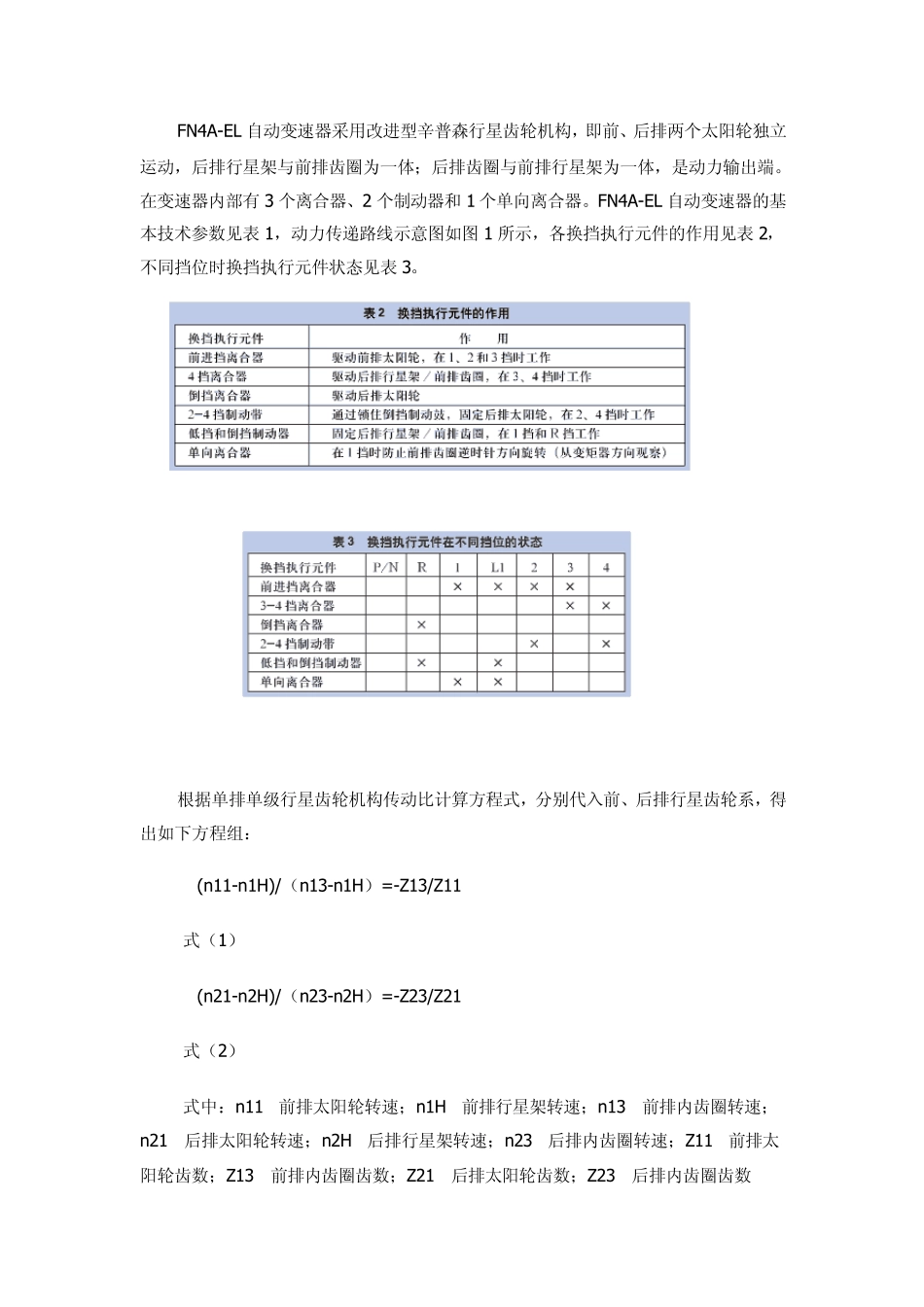

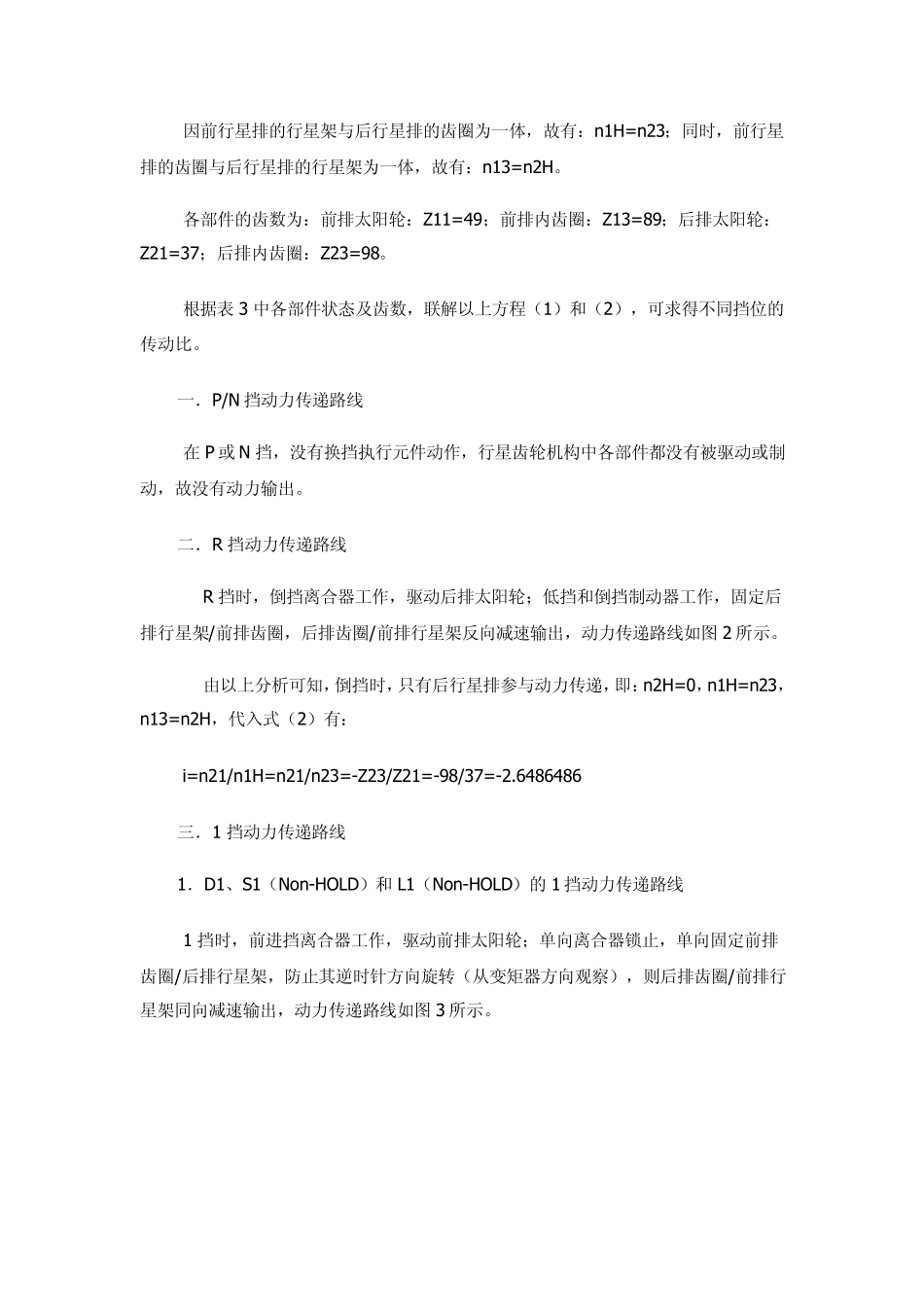

本系列文章包括:一汽/海南马自达FN4A-EL、大众捷达/宝来 01M、桑塔那/帕萨特 01N、波罗 001、奥迪 A6/帕萨特(B5)5HP-19(5 速手/自动一体化)、上海通用赛欧 AF13、凯越(1.8)/雪佛兰景程 4HP-16、凯越(1.6)/福特嘉年华 81-40LE、别克4T65E、别克荣御/凯迪拉克 5L40E(5 速手/自动一体化)、金杯通用雪佛兰 4L60E、长安福特蒙迪欧(2.0)CD4E、福特蒙迪欧(2.5)5F31J(5 速手/自动一体化)、神龙富康(AL4)、奇瑞 4HP-14、郑州日产帕拉丁 RE4R01A、北京现代伊兰特 F4A42 等十几个车型及一些常见的进口车型。本刊上期介绍了自动变速器动力传递分析基础知识,目的是提高自动变速器修理人员的故障诊断能力,着重动力传递路线分析。 FN4A-EL 是一款电子控制 4 速自动变速器,用于一汽轿车生产的马自达M6 和海南马自达轿车。一汽马自达M6 和海南马自达装备的 FN4A-EL 的基本构造相同,动力传递路线相同,只是最终传动比及控制系统有所不同,所以在这里一并介绍。 FN4A-EL 自动变速器采用改进型辛普森行星齿轮机构,即前、后排两个太阳轮独立运动,后排行星架与前排齿圈为一体;后排齿圈与前排行星架为一体,是动力输出端。在变速器内部有 3 个离合器、2 个制动器和 1 个单向离合器。FN4A-EL 自动变速器的基本技术参数见表 1,动力传递路线示意图如图 1 所示,各换挡执行元件的作用见表 2,不同挡位时换挡执行元件状态见表 3。 根据单排单级行星齿轮机构传动比计算方程式,分别代入前、后排行星齿轮系,得出如下方程组: (n11-n1H)/(n13-n1H)=-Z13/Z11 式(1) (n21-n2H)/(n23-n2H)=-Z23/Z21 式(2) 式中:n11—前排太阳轮转速;n1H—前排行星架转速;n13—前排内齿圈转速;n21—后排太阳轮转速;n2H—后排行星架转速;n23—后排内齿圈转速;Z11—前排太阳轮齿数;Z13—前排内齿圈齿数;Z21—后排太阳轮齿数;Z23—后排内齿圈齿数 因前行星排的行星架与后行星排的齿圈为一体,故有:n1H=n23;同时,前行星排的齿圈与后行星排的行星架为一体,故有:n13=n2H。 各部件的齿数为:前排太阳轮:Z11=49;前排内齿圈:Z13=89;后排太阳轮:Z21=37;后排内齿圈:Z23=98。 根据表3 中各部件状态及齿数,联解以上方程(1)和(2),可求得不同挡位的传动比。 一.P/N 挡动力传递路线 在P 或N 挡,没有换挡执行元件动作,行星齿轮机构中各部件都没有被驱动或制动,故没有动力输出。 二.R 挡动...
