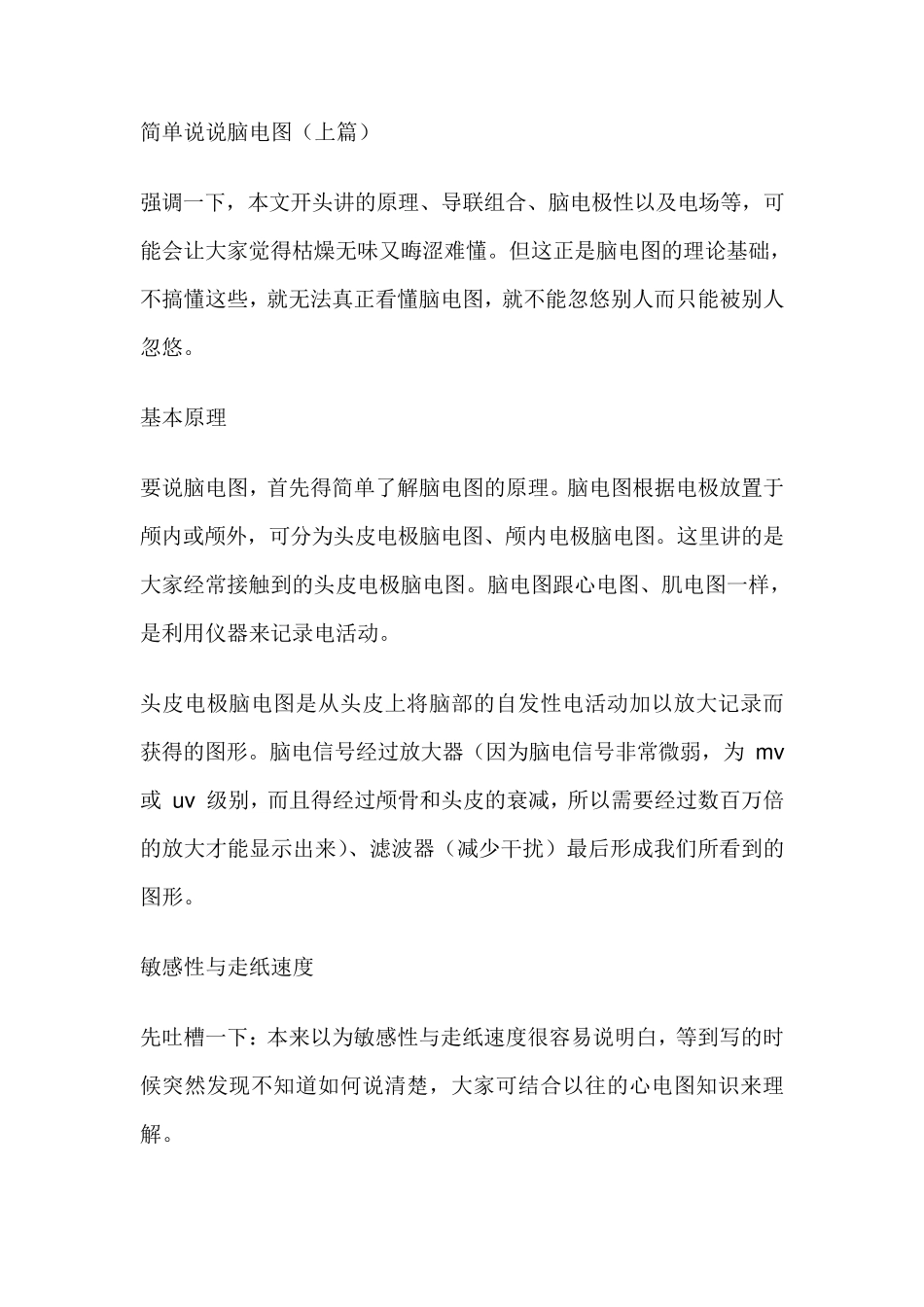

简单说说脑电图_第1页
1/21

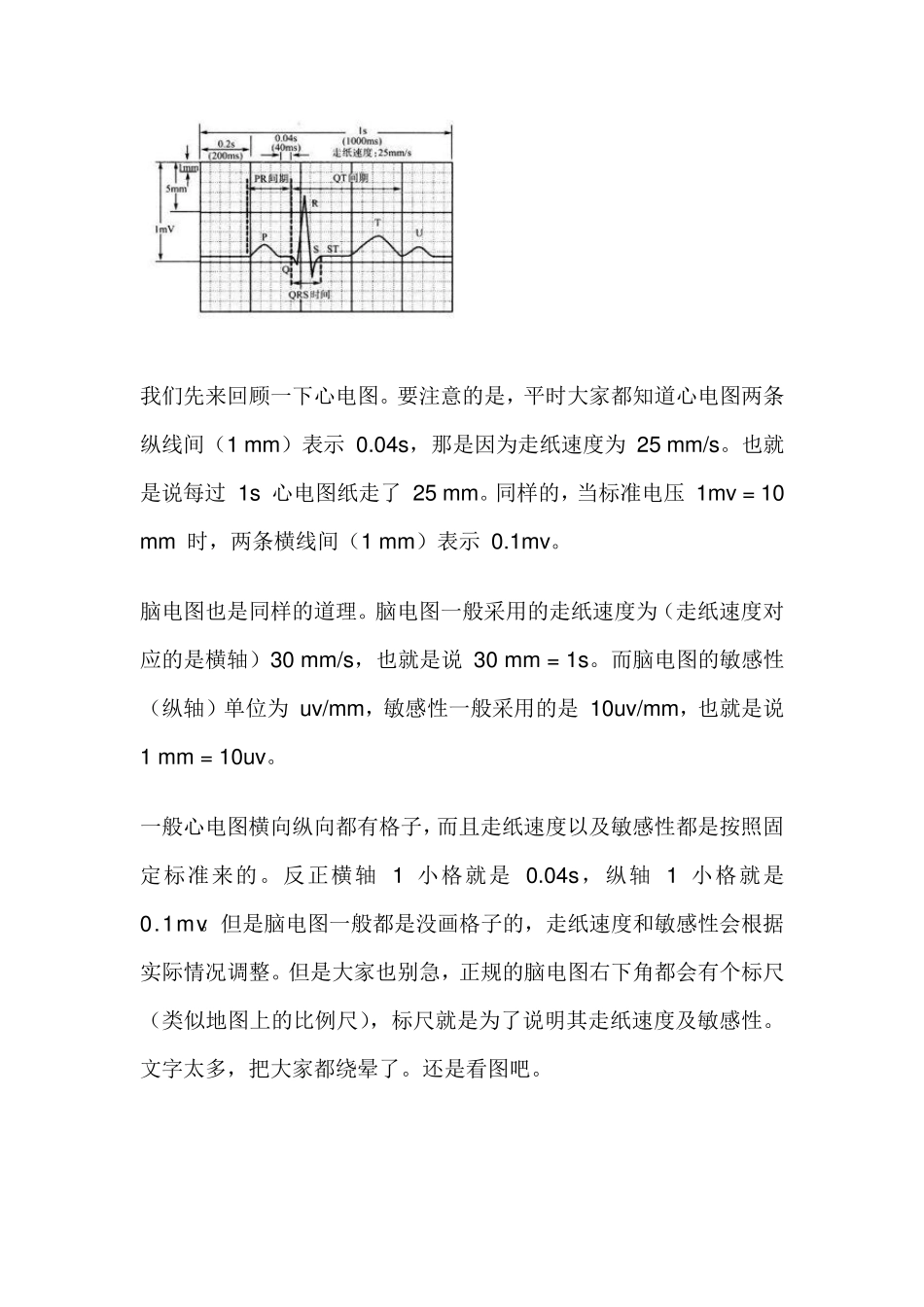

简单说说脑电图_第2页
2/21

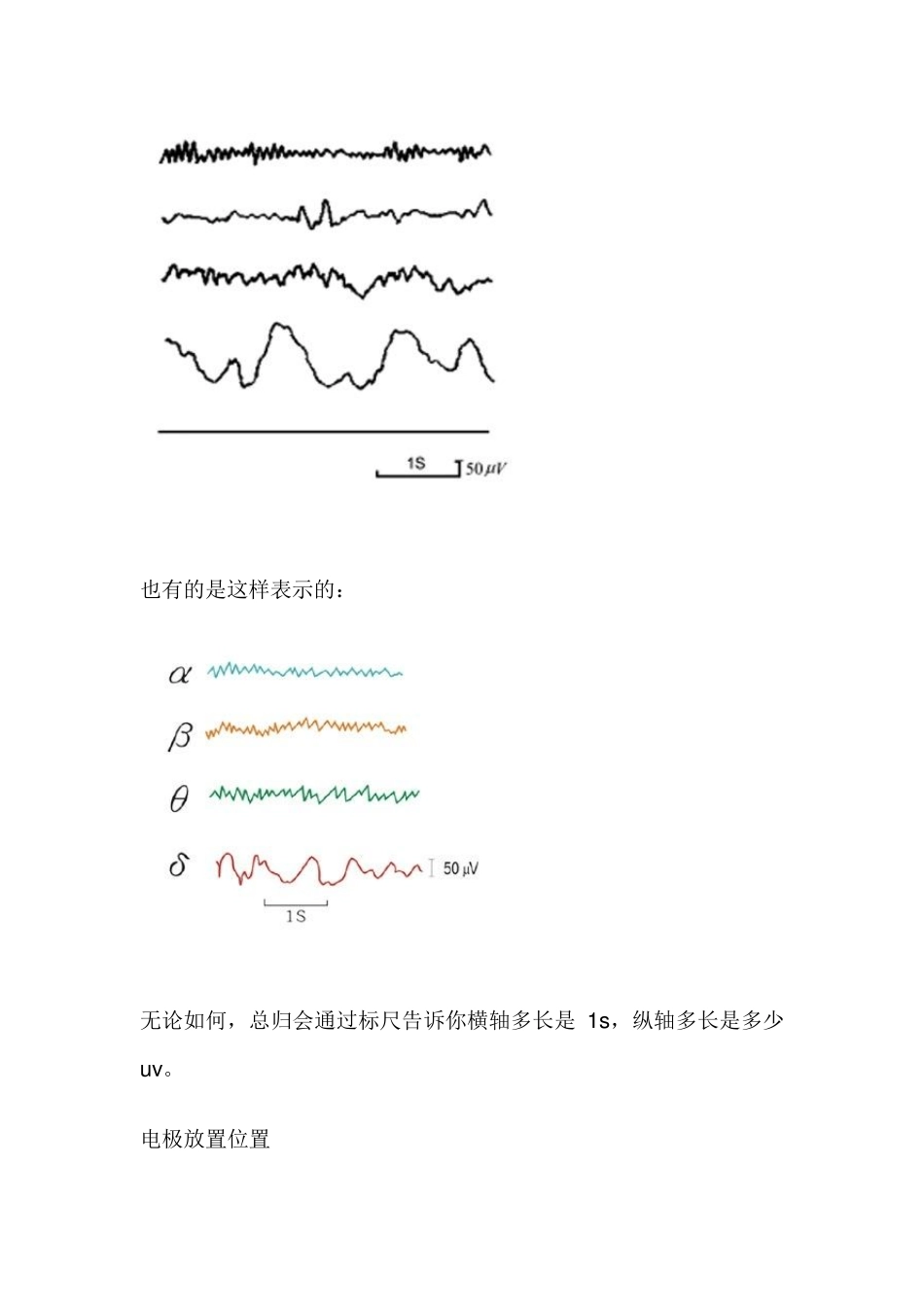

简单说说脑电图_第3页
3/21
简单说说脑电图(上篇) 强调一下,本文开头讲的原理、导联组合、脑电极性以及电场等,可能会让大家觉得枯燥无味又晦涩难懂。但这正是脑电图的理论基础,不搞懂这些,就无法真正看懂脑电图,就不能忽悠别人而只能被别人忽悠。 基本原理 要说脑电图,首先得简单了解脑电图的原理。脑电图根据电极放置于颅内或颅外,可分为头皮电极脑电图、颅内电极脑电图。这里讲的是大家经常接触到的头皮电极脑电图。脑电图跟心电图、肌电图一样,是利用仪器来记录电活动。 头皮电极脑电图是从头皮上将脑部的自发性电活动加以放大记录而获得的图形。脑电信号经过放大器(因为脑电信号非常微弱,为 mv 或 uv 级别,而且得经过颅骨和头皮的衰减,所以需要经过数百万倍的放大才能显示出来)、滤波器(减少干扰)最后形成我们所看到的图形。 敏感性与走纸速度 先吐槽一下:本来以为敏感性与走纸速度很容易说明白,等到写的时候突然发现不知道如何说清楚,大家可结合以往的心电图知识来理解。 我们先来回顾一下心电图。要注意的是,平时大家都知道心电图两条纵线间(1 mm)表示 0.04s,那是因为走纸速度为 25 mm/s。也就是说每过 1s 心电图纸走了 25 mm。同样的,当标准电压 1mv = 10 mm 时,两条横线间(1 mm)表示 0.1mv。 脑电图也是同样的道理。脑电图一般采用的走纸速度为(走纸速度对应的是横轴)30 mm/s,也就是说 30 mm = 1s。而脑电图的敏感性(纵轴)单位为 uv/mm,敏感性一般采用的是 10uv/mm,也就是说 1 mm = 10uv。 一般心电图横向纵向都有格子,而且走纸速度以及敏感性都是按照固定标准来的。反正横轴 1 小格就是 0.04s,纵轴 1 小格就是 0.1mv。但是脑电图一般都是没画格子的,走纸速度和敏感性会根据实际情况调整。但是大家也别急,正规的脑电图右下角都会有个标尺(类似地图上的比例尺),标尺就是为了说明其走纸速度及敏感性。文字太多,把大家都绕晕了。还是看图吧。 也有的是这样表示的: 无论如何,总归会通过标尺告诉你横轴多长是 1s,纵轴多长是多少 uv。 电极放置位置 现在头皮电极脑电图常规使用的是国际 10-20 系统。10-20 系统包括 19 个记录电极和 2 个参考电极。 首先在头皮表面确定两条线,一条为鼻根至枕外粗隆的前后连线为 100%,另一条为双耳前凹之间的左右连线为 100%。两者在头顶的交点为 Cz 电极的位置。从鼻根向后 10% 处为 FPz(额极中线),从 FPz 向后每...
