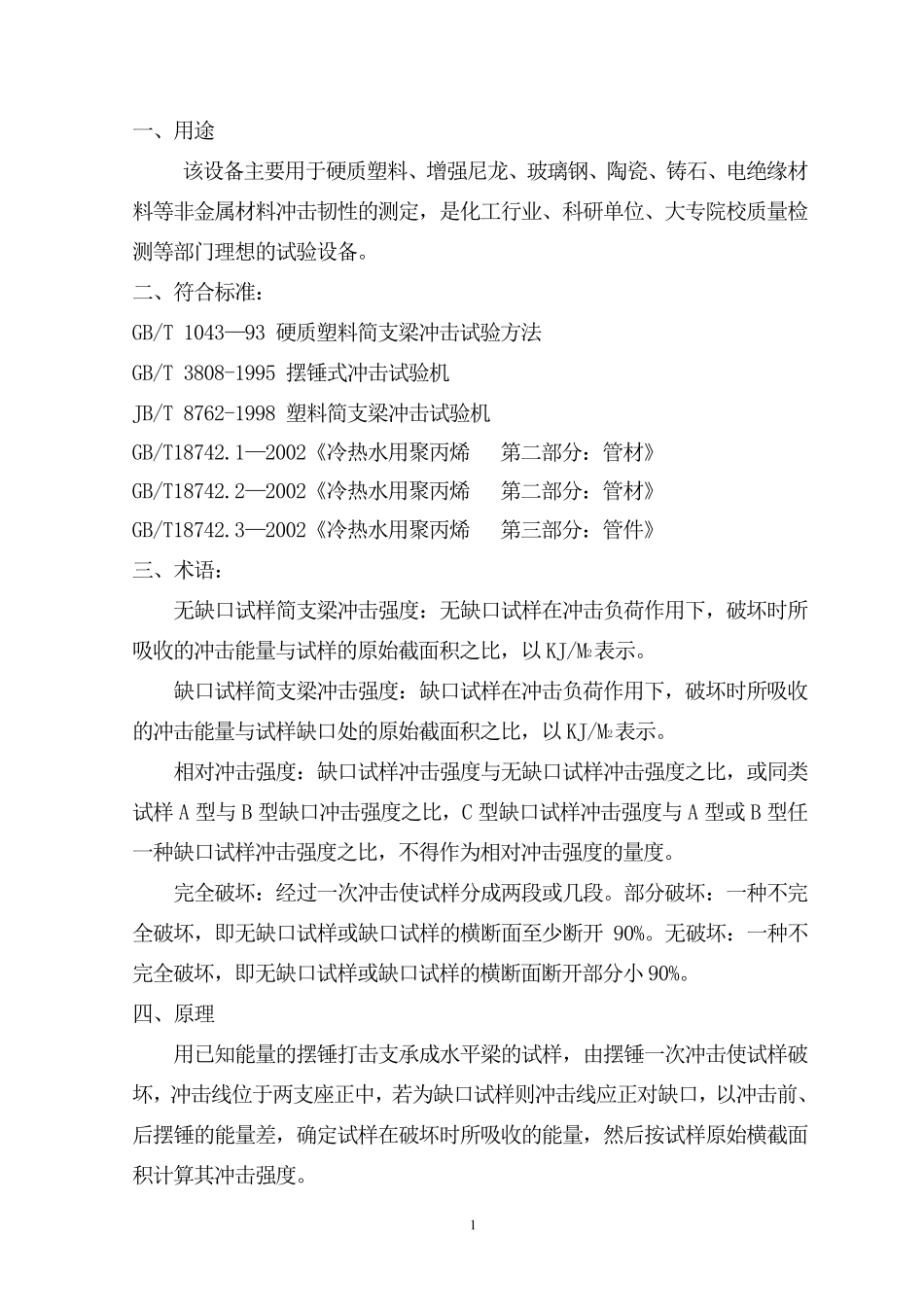

XJJ-50 塑料冲击试验机 使 用 说 明 书 济南科汇试验设备有限公司 1 一、用途 该设备主要用于硬质塑料、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料冲击韧性的测定，是化工行业、科研单位、大专院校质量检测等部门理想的试验设备。 二、符合标准： GB/T 1043—93 硬质塑料简支梁冲击试验方法 GB/T 3808-1995 摆锤式冲击试验机 JB/T 8762-1998 塑料简支梁冲击试验机 GB/T18742.1—2002《冷热水用聚丙烯 第二部分：管材》 GB/T18742.2—2002《冷热水用聚丙烯 第二部分：管材》 GB/T18742.3—2002《冷热水用聚丙烯 第三部分：管件》 三、术语： 无缺口试样简支梁冲击强度：无缺口试样在冲击负荷作用下，破坏时所吸收的冲击能量与试样的原始截面积之比，以 KJ/M2表示。 缺口试样简支梁冲击强度：缺口试样在冲击负荷作用下，破坏时所吸收的冲击能量与试样缺口处的原始截面积之比，以 KJ/M2表示。 相对冲击强度：缺口试样冲击强度与无缺口试样冲击强度之比，或同类试样 A 型与 B 型缺口冲击强度之比，C 型缺口试样冲击强度与 A 型或 B 型任一种缺口试样冲击强度之比，不得作为相对冲击强度的量度。 完全破坏：经过一次冲击使试样分成两段或几段。部分破坏：一种不完全破坏，即无缺口试样或缺口试样的横断面至少断开90%。无破坏：一种不完全破坏，即无缺口试样或缺口试样的横断面断开部分小90%。 四、原理 用已知能量的摆锤打击支承成水平梁的试样，由摆锤一次冲击使试样破坏，冲击线位于两支座正 中 ，若 为缺口试样则 冲击线应 正 对缺口，以冲击前 、后 摆锤的能量差 ，确 定试样在破坏时所吸收的能量，然 后 按 试样原始横截面积计 算 其 冲击强度。 2 五、机器组成 试验机应为摆锤式，并由摆锤、试样支座、能量指示机构和机体等主要构件组成，能指示试样破坏过程中所吸收的冲击能量。 六、特点： 该设备结构简单、操作方便、性能可靠的冲击试验仪器。 七、技术指标： 1、 冲击能量（客户任选其一）：见表 1 冲击能量 J 冲击速度 允许最大摩擦损失% 校正后允差 J 基本速度 m/s 极限偏差% 0.5 1.0 2.0 4.0 2.9 10 4 2 1 0.5 0.01 0.01 0.01 0.02 7.5 15.0 25.0 50.0 3.8 10 0.5 0.05 0.05 0.10 0.10 2、钳口支距：40mm 70mm 3、钳口圆角：R2+0.5mm 4，摆锤预扬角： 160 度 5、试样: 试样表面应平整、无气包、裂纹、分层和...
