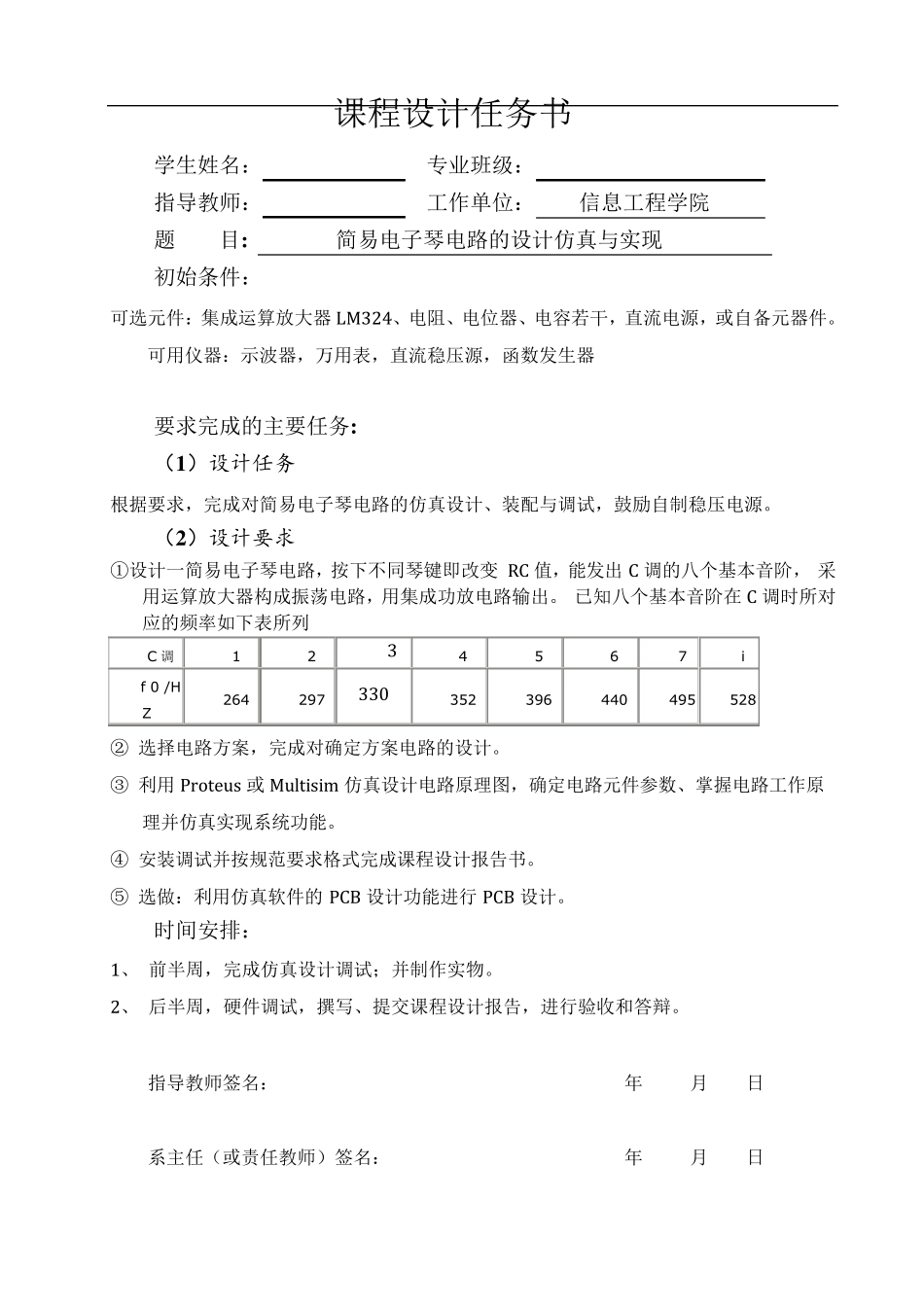

课程设计任务书 学生姓名： 专业班级： 指导教师： 工作单位： 信息工程学院 题 目: 简易电子琴电路的设计仿真与实现 初始条件： 可选元件：集成运算放大器LM324、电阻、电位器、电容若干，直流电源，或自备元器件。 可用仪器：示波器，万用表，直流稳压源，函数发生器 要求完成的主要任务: （1）设计任务 根据要求，完成对简易电子琴电路的仿真设计、装配与调试，鼓励自制稳压电源。 （2）设计要求 ①设计一简易电子琴电路，按下不同琴键即改变 RC 值，能发出 C 调的八个基本音阶， 采用运算放大器构成振荡电路，用集成功放电路输出。 已知八个基本音阶在 C 调时所对应的频率如下表所列 C 调 1 2 3 4 5 6 7 i f 0 /H Z 264 297 330 352 396 440 495 528 ② 选择电路方案，完成对确定方案电路的设计。 ③ 利用Proteu s 或Mu ltisim 仿真设计电路原理图，确定电路元件参数、掌握电路工作原理并仿真实现系统功能。 ④ 安装调试并按规范要求格式完成课程设计报告书。 ⑤ 选做：利用仿真软件的PCB 设计功能进行 PCB 设计。 时间安排： 1、 前半周，完成仿真设计调试；并制作实物。 2、 后半周，硬件调试，撰写、提交课程设计报告，进行验收和答辩。 指导教师签名： 年 月 日 系主任（或责任教师）签名： 年 月 日 目录 1.模电课设概述……………………………………………………………………(1） 1.1 设计背景……………………………………………………………………(1） 1.2 设计目的及意义……………………………………………………………(1) 1.3 开发环境 proteus 简介……………………………………………………(1) 2.电路原理…………………………………………………………………………(3) 2.1 RC 桥式振荡电路及频率选择………………………………………………(3) 2.2 振荡条件……………………………………………………………………(4) 3.总体方案设计……………………………………………………………………(5) 3.1 实验电路设计思路…………………………………………………………(5) 3.2 设计电路图…………………………………………………………………(6) 3.3 实验参数选择………………………………………………………………(6) 4.仿真曲线及结果分析……………………………………………………………(7) 4.1 仿真操作过程及曲线……………...
