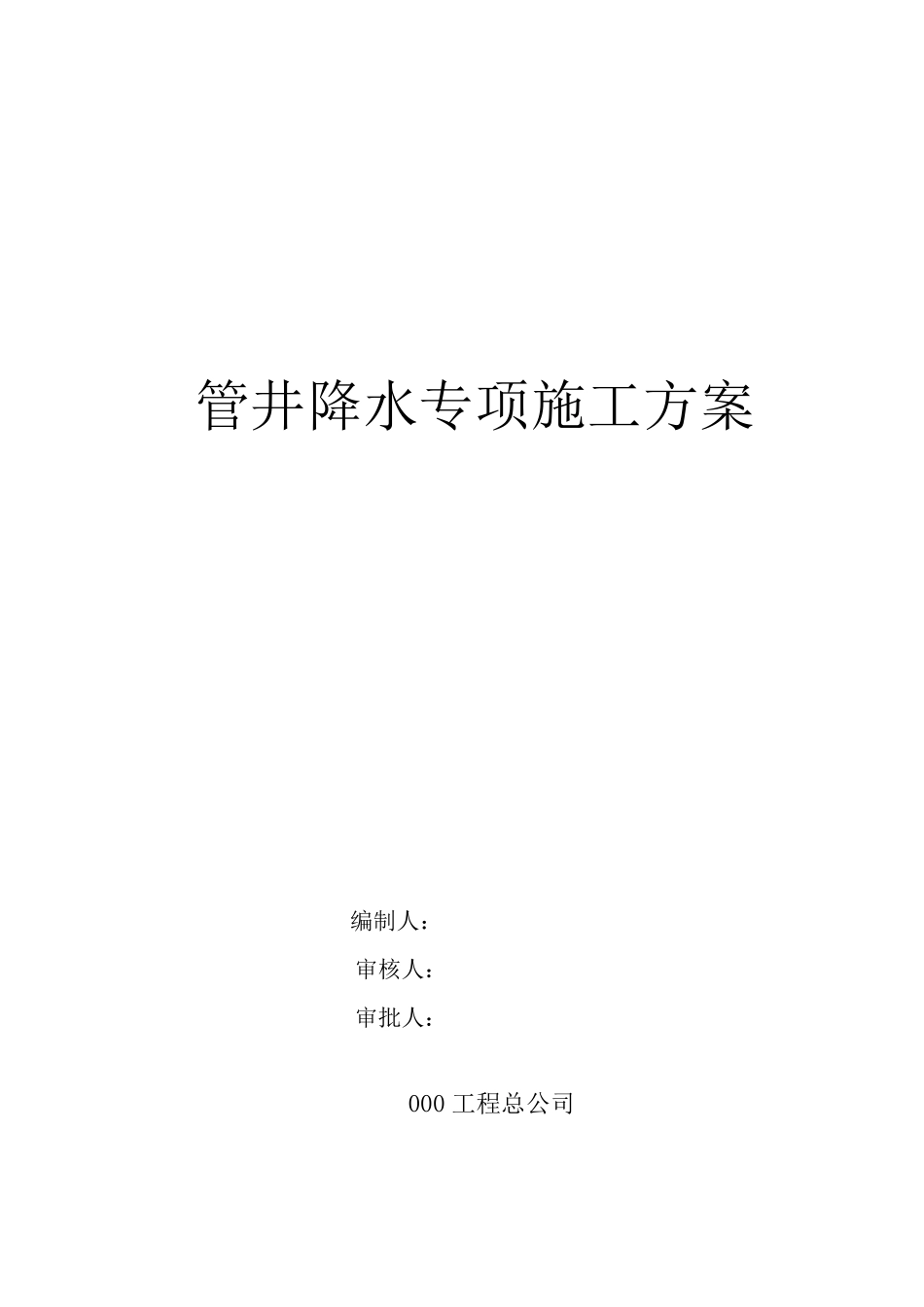

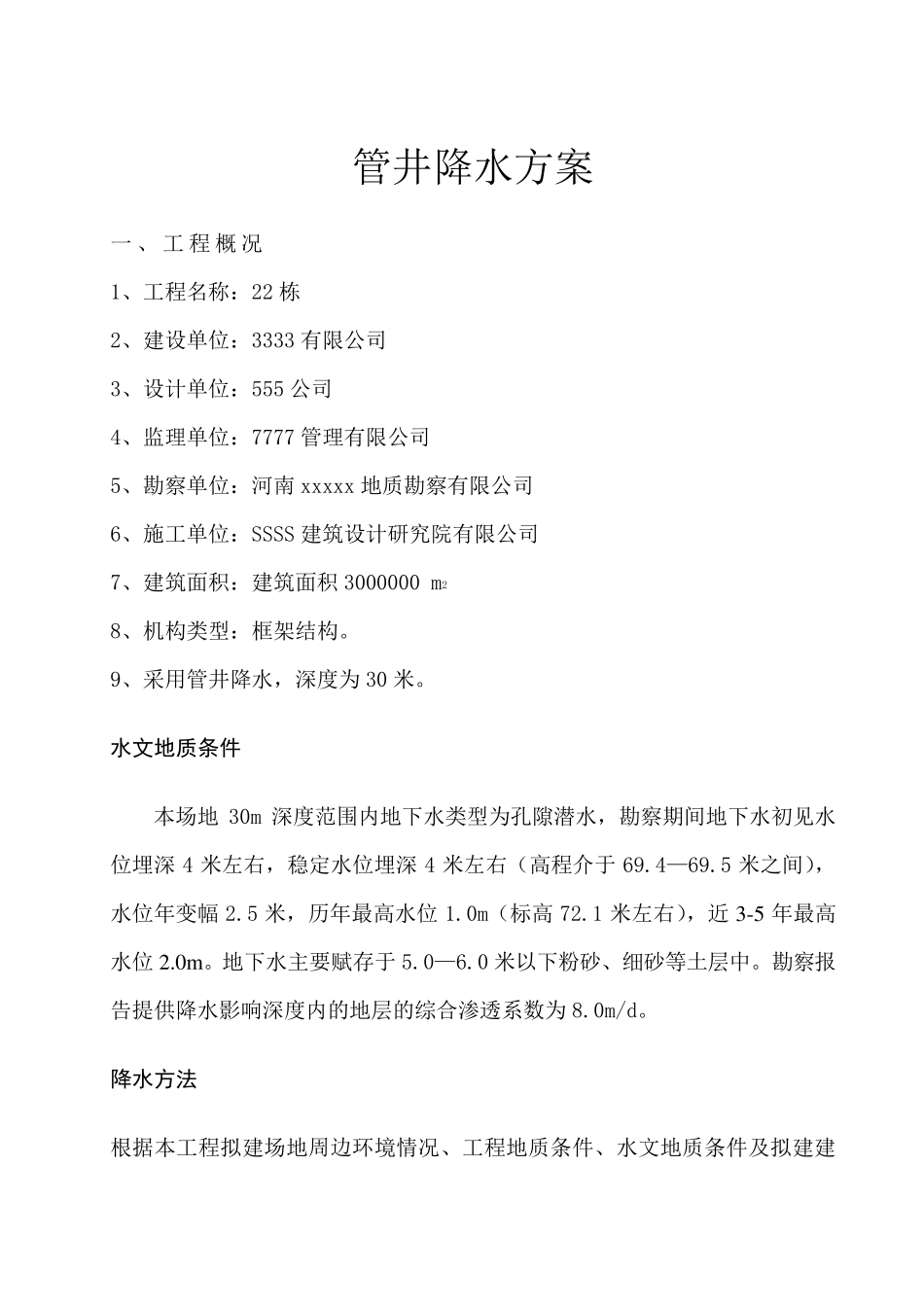

管井降水专项施工方案 编制人： 审核人： 审批人： 000 工程总公司 管井降水方案 一、工程概况 1、工程名称：22 栋 2、建设单位：3333 有限公司 3、设计单位：555 公司 4、监理单位：7777 管理有限公司 5、勘察单位：河南xxxxx 地质勘察有限公司 6、施工单位：SSSS 建筑设计研究院有限公司 7、建筑面积：建筑面积3000000 m2 8、机构类型：框架结构。 9、采用管井降水，深度为30 米。 水文地质条件 本场地30m 深度范围内地下水类型为孔隙潜水，勘察期间地下水初见水位埋深4 米左右，稳定水位埋深4 米左右（高程介于69.4—69.5 米之间），水位年变幅 2.5 米，历年最高水位1.0m（标高72.1 米左右），近 3-5 年最高水位2.0m 。地下水主要赋存于5.0—6.0 米以下粉砂、细砂等土层中。勘察报告提供降水影响深度内的地层的综合渗透系数为8.0m/d。 降水方法 根据本工程拟建场地周边环境情况、工程地质条件、水文地质条件及拟建建 筑物的特征，结合地区降水经验，采取管井降水经济合理，便于施工和质量控制。 降水方案设计 ① 含水层厚度（H）和水位降深（S） : 根据岩土工程勘察勘察报告提供的资料和基础埋深，按近 3-5 年的最高水位考虑确定，H=23m ② 综合渗透系数（k）：根据我单位本地区降水经验，降水影响深度内的地层的综合渗透系数 K 值宜为 12.0m/d。 ③ 环形降水范围的等效半径（r0）：根据基坑范围尺寸按公式 r0=A计算，环形降水范围的等效半径（r0）为 14.9m。 ④ 井点系统的影响半径（R0）: 根据公式 R0= R+ r0 计算, R0 为 434.7m其中 R=2S（Hk）1/2。 基坑涌水量计算及降水井数量确定 根据上述参数，依基坑总涌水量公式： Q=1.366k（H2-hm2）/［lg（1+R0/ r0）+（hm -L）lg(1+0.2 hm/r0)/ L］ 按照潜水非完整井、远离边界模型，计算出各基坑总涌水量Q（m3/d），本根据地区降水经验确定各个基坑所需井点数量n(个)，其结果见下表： 基坑涌水量及降水井数量 22 栋地下室基坑涌水量Q（m3/d；2 2 9 3 .2 ） 井眼数（4 眼）井点位置（附图） 降水施工工艺 ①施工方法 A 根据轴线测量放井位，然后钻机就位。 B 采用回转钻机成孔，成孔直径600～700mm，成井直径500mm，孔深23m。 C 成孔后冲孔换浆，之后安装钢筋砼管。做好井管之间的连接。 D 井管安装完毕后，在管井与孔壁之间填入直径为5-10 的米石。 E 成井后及时进行洗井，达到水清砂净。 ...
